При автосмещении с резистором в катоде 300 Ом и ультралинейном включении (когда по постоянному току вторая сетка соединена с анодом), там все меняется не очень сильно. Смещение гуляет в пределах 19-22 В. а ток катода остаться примерно 70 мА. Сделано специально чтобы можно было менять лампы как перчатки. Хотя конечно если использовать лампы помощней ток можно было бы и увеличит, хуже точно не было.
Так получилось что перепутал и привез на доработку к Владу усилитель с лампами 6П3С. С ними все делалось и мерялось.
Слушаю же в основном с советскими EL34 либо Г807.
Выше описывал итоговый заук.
Если коротко, то после доработки звук стал сильно лучше.

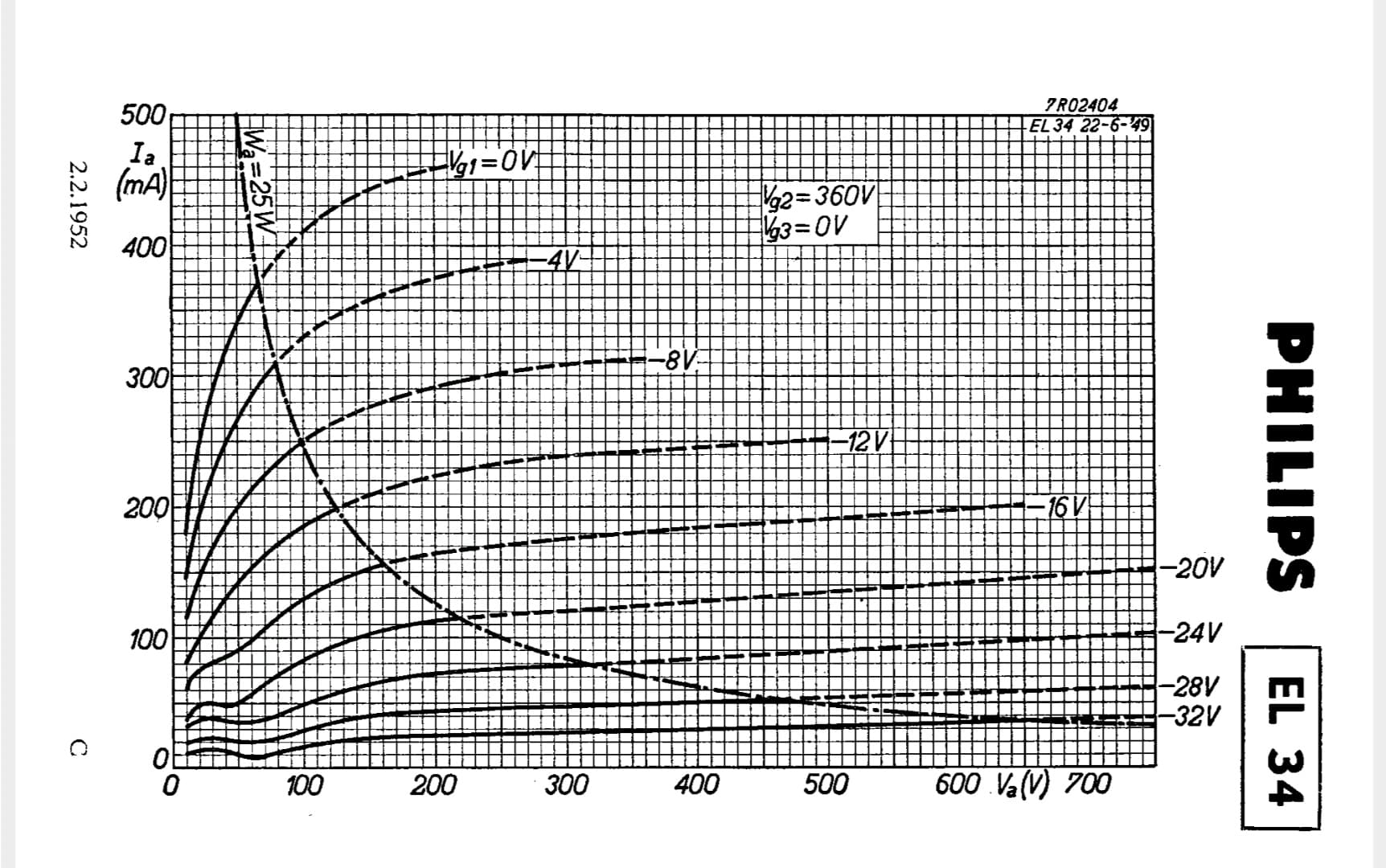

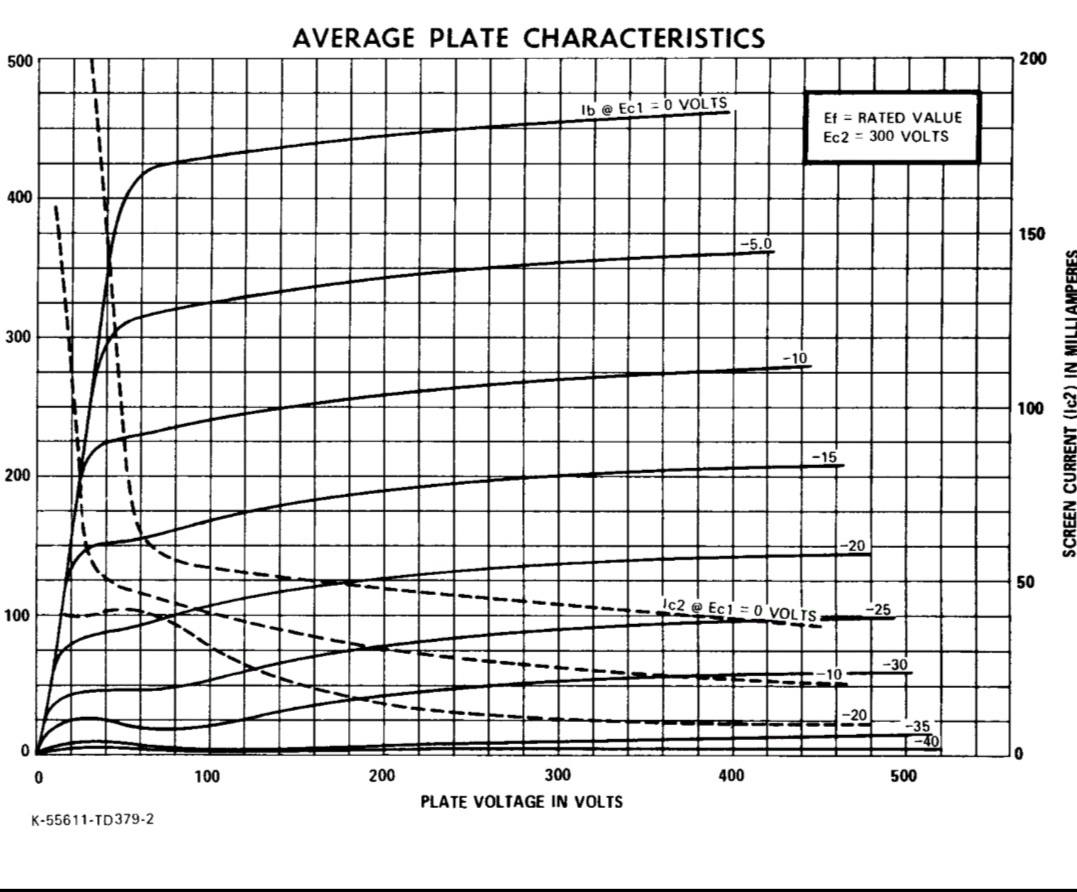

Все правильно, характеристики для пентода, у нас режим по постоянному току для триода! А в триоде у них крутизна уже не так сильно отличаеться. Вторая сетка и анод вместе под одним потенциалом.
триодное в стоковом варианте или переделали ?

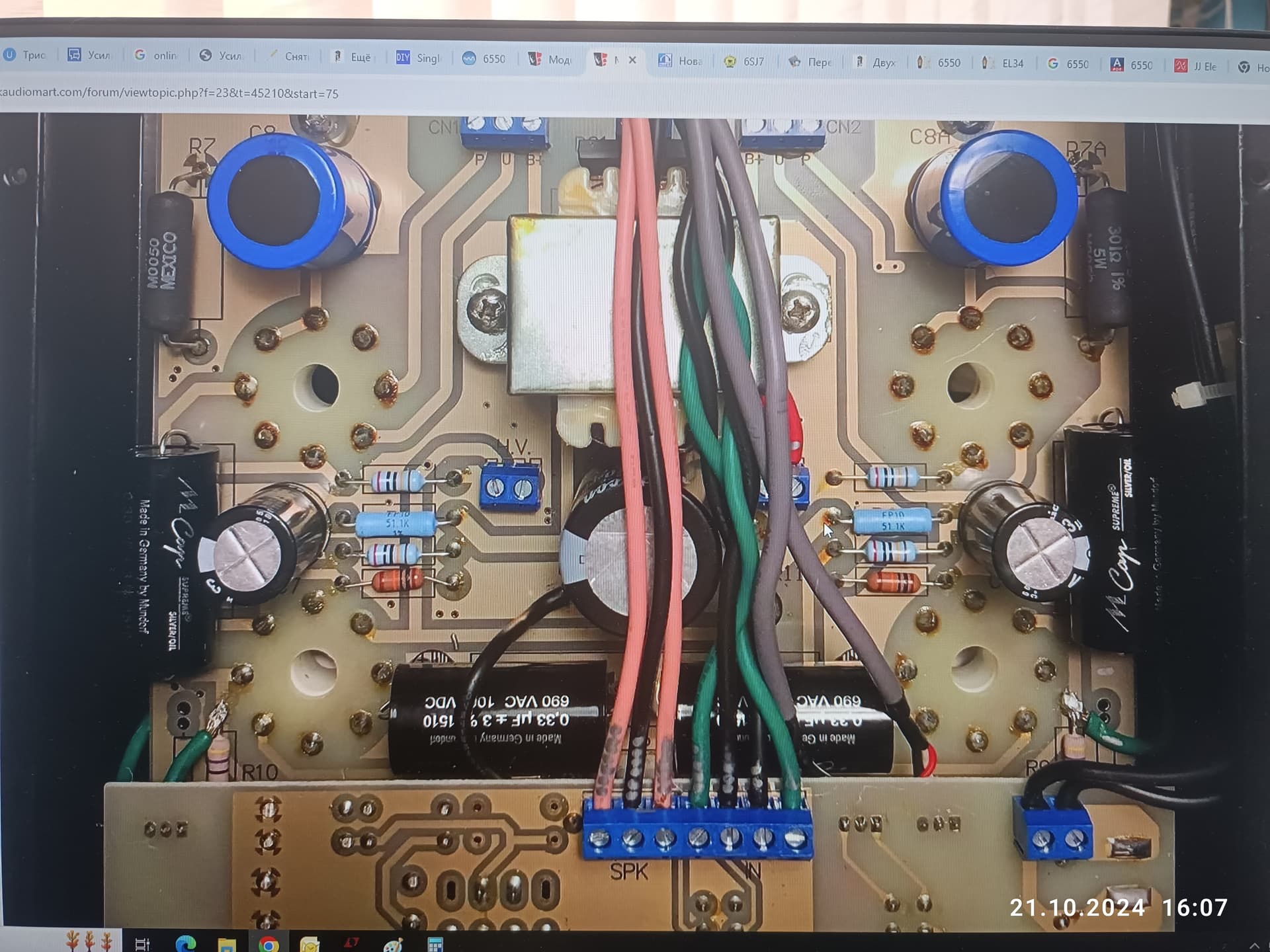

судя по фото в стоке ультралинейное?
судя по двум отводам на выходной трансформатор ( любопытно какое привнденное сопротивление первички) в стоке ультралинейное
Ультралинейное включение если рассматривать режимы лампы по постоянному току это триодное включение ( вторая сетка и анод находиться под одним потенциалом). Поэтому при замене ламп в данном усилителе режим меняется не очень сильно. Ток анода остаться в пределах 60-80 мА. Посмотрите описание на этот усилитель и список выходных ламп для установки и все это без какой либо подстройки.
При однотактной реализации ультралинейный режим это крайне редкое явление.
Обычно используется триодное включение , где дополнительная сетка вешается на анод.
не факт, что в данном усилителе триодное.
трансформатор (размер)не соответствует se triod.
и судя по измерениям скорее всего ульталинейное

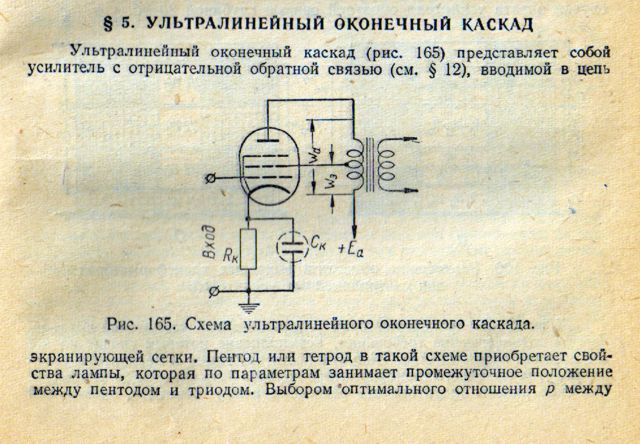

Еще раз. Выходной пентод по переменному току в данном усилителе включен с общим катодом, в ультралинейном режиме. Ультралинейное включение лампы, если рассматривать режим по постояннному току, соответствует триодному включению пентода, потому что вторая сетка и анод находиться под одним потенциалом. У выходных пентодов, включеных триодами разброс характеристик существенно меньше, чем если бы они были включены пентодами. Поэтому резистор автоматического смещения в катоде практически нивелирует этот разброс. И ток ламп при замене практически не меняется.
Вопрос:
в стоковом варианте ультралинейное включение или триодное?
" анод находиться под одним потенциалом"
отчасти соглашусь,но …
ультралинейный отвод трансформатора (какое % соотношение?) имеет место быть
Это когда хотят создать наиболее линейный усилитель. Для триода амплитуда раскачки нужна выше, да и выходное сопротивление у драверного каскада нужно поменьше, то есть сделать усилитель на двух лампах уже может не получиться. Поэтому для двухкаскадного усилителя логично на выход поставить либо пентод либо ультралинейное включение. А вот зачем первую лампу тут пентодом поставили, да еще с такими маленькими токами? Это загадка.
2 лайка
Мы же говорим про режим лампы по постоянному току. Трансформатор с точки зрения постоянного напряжения это перемычка. Соотношение витков на отводе УЛ трансформатора влияет на работу лампы по переменному току.
2 лайка
У пентода иная ВАХ иной спектр гармоник, возможно звучание пентода более благозвучно в данном случае.
2 лайка
Ух! Вот хоть бы 5% понять о чем вы говорите! )
3 лайка
Приведите ВАХ для El34 в данном режиме.
p.s

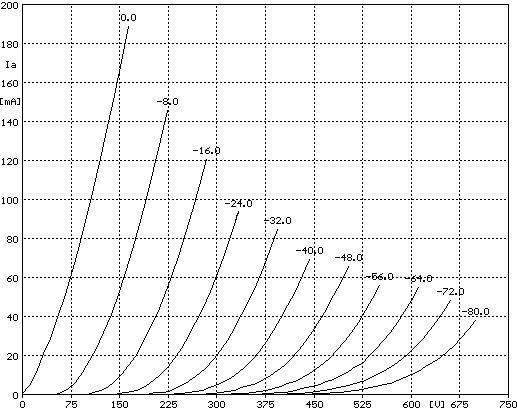

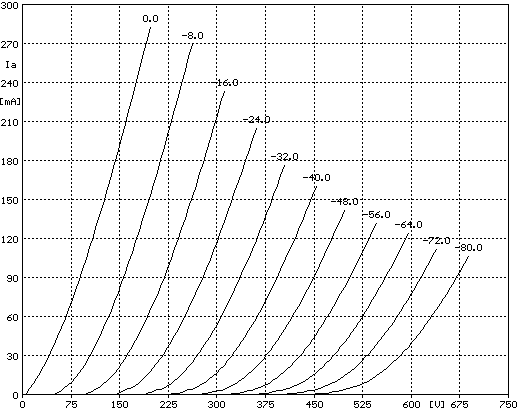

“чисто” триодные(анод+сетка) вах имеются в даташите.
приведите именно для ульталинейного включения трансформатора.
До этой переписки был уверен, что входные и выходные лампы работают в пентодном режиме.
При твике входные лампы были переведены в триодный режим и введена небольшая обратная связь. Выходные лампы в твике не участвовали.
Так мне по простому, как особо одаренному, объяснил Владислав.
А тут вон чего, без бутылки не разберешься. А к бутылке ещё профильное образование не помешает.
триодный режим был с пересчетом коэффициента усиления необходимого для раскачки оконечной лампы с учетом сопротивления утечки ?
компенсация нивелирования взаимных искажений учитывалась ?
Еще раз, для постоянного тока, ВАХ лампы для триодного режима совпадают с ВАХ лампы для ультралинейного режима.
Переключите вторую сетку на анод и вы увидите что режим лампы для постоянного тока останется прежним.
