Времени сегодня хватило только на проверку самой простой платы - переходника, “превращающего” лисёнка в BBB в части сигналов, указанных в заглавном посте ветки, кроме I2C (но по схеме и плате будет видно, что эти сигналы несложно бросить двумя перемычками). Не обошлось без двух дефектов - по счастью, легко устраняемых.

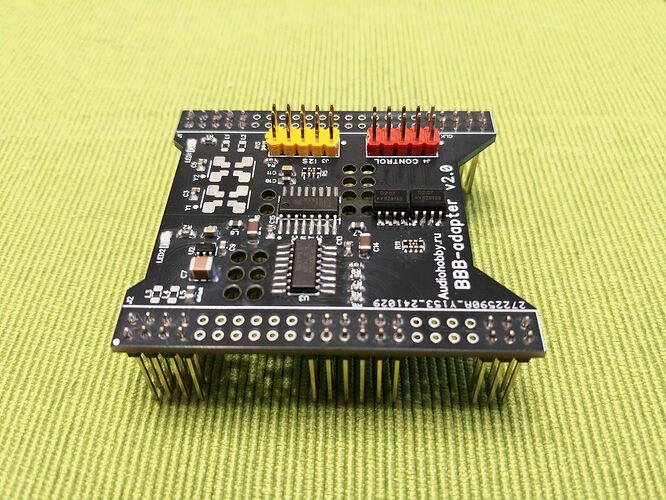

Сама плата в собранном виде
Лиса с распаянными пинами прекрасно влезает в предназначенные для неё отверстия и отлично держится даже без пайки (видны пины снизу переходника)
Так как в имеющейся у меня прошивке сигналы Mute и DSD_On не реализованы и не подтянуты к массе, то чтобы имеющаяся BBB-шляпа нормально работала, пришлось бросить эти подтяжки простыми перемычками
Также видно на другом фото
Дефект первый: имеющаяся у меня шляпа с разъемами по умолчанию упирается в сетевой разъем, поэтому пришлось поднять её, использовав пины двойной длины:
Дефект второй: на 0.1 дюйм расстояние между разъемами для шляпы уже, чем нужно. Так как правый разъем нужен только для крепления, решается этот дефект смещением на это расстояние при установке шляпы вот таким образом
(видно, что правый разъем смещён - шляпа висит не на двух рядах, а на одном, второй ряд висит в воздухе).
Итого получилась вот такая конструкция
Проверено на указанной шляпе на PCM-материале.
Ссылка на исходники и герберы для самостоятельного заказа плат: BBB_Adapter — Яндекс Диск
