These LDOs are designed to be stable using low equivalent series resistance (ESR), ceramic capacitors at the
input, output, and at the noise reduction pin (NR, pin 14). Multilayer ceramic capacitors have become the industry
standard for these types of applications and are recommended here, but must be used with good judgment.
Ceramic capacitors that employ X7R-, X5R-, and COG-rated dielectric materials provide relatively good
capacitive stability across temperature, but the use of Y5V-rated capacitors is discouraged precisely because the
capacitance varies so widely. In all cases, ceramic capacitance varies a great deal with operating voltage and the
design engineer must be aware of these characteristics. It is recommended to apply a 50% derating of the
nominal capacitance in the design

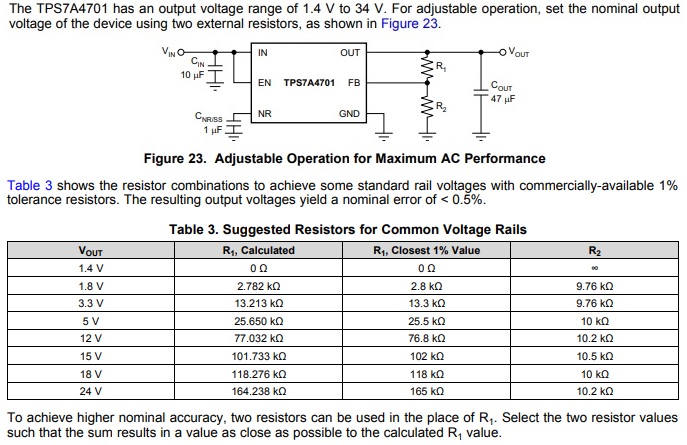

The TPS7A4701 has an output voltage range of 1.4 V to 34 V. For adjustable operation, set the nominal output
voltage of the device using two external resistors

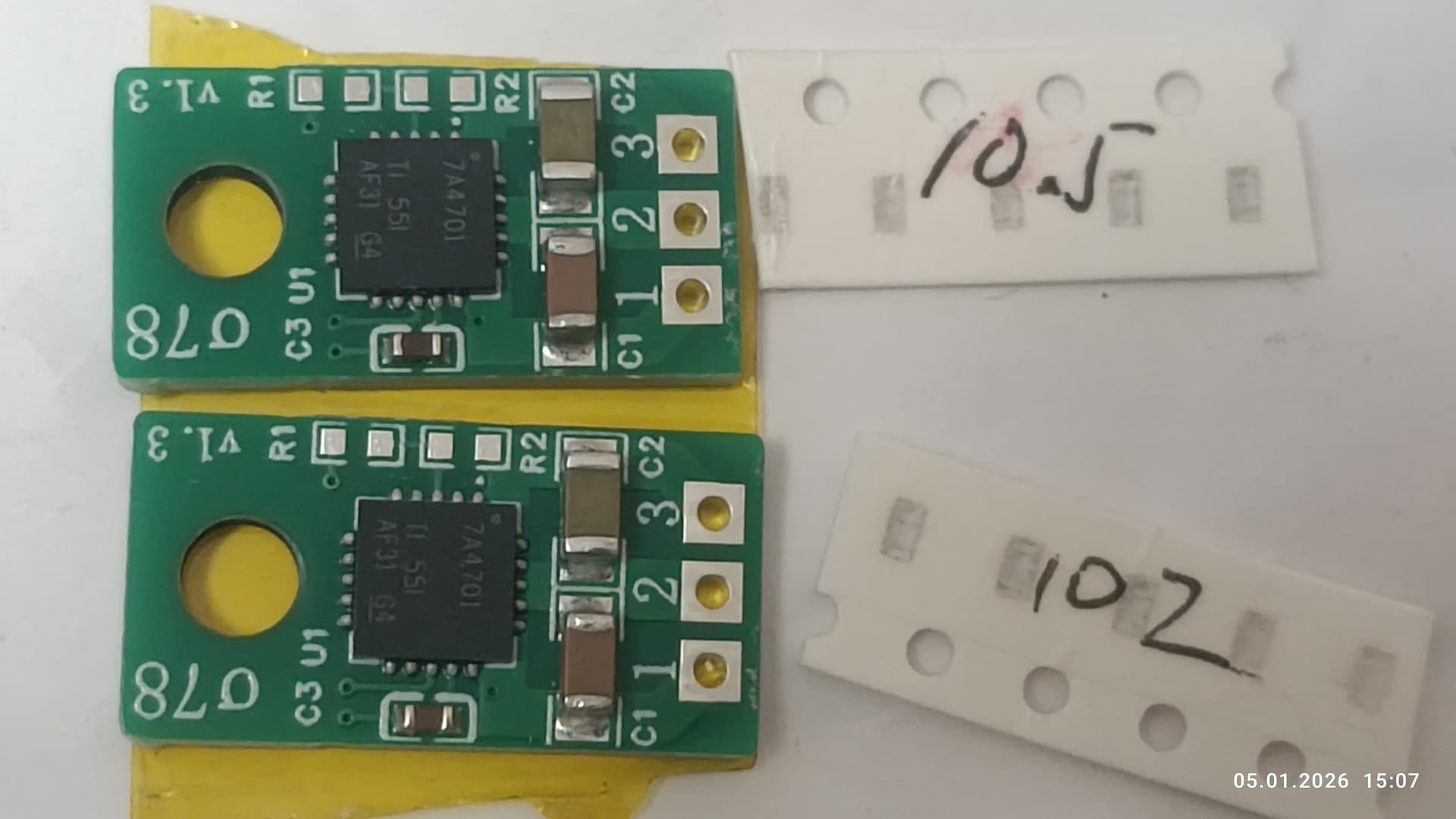

настроить возможно под необходимый вольтаж, благо smd есть в наличии разный номинал
Более подробно о методологии данной разработки https://www.amb.org/audio/sigma78_sigma79/

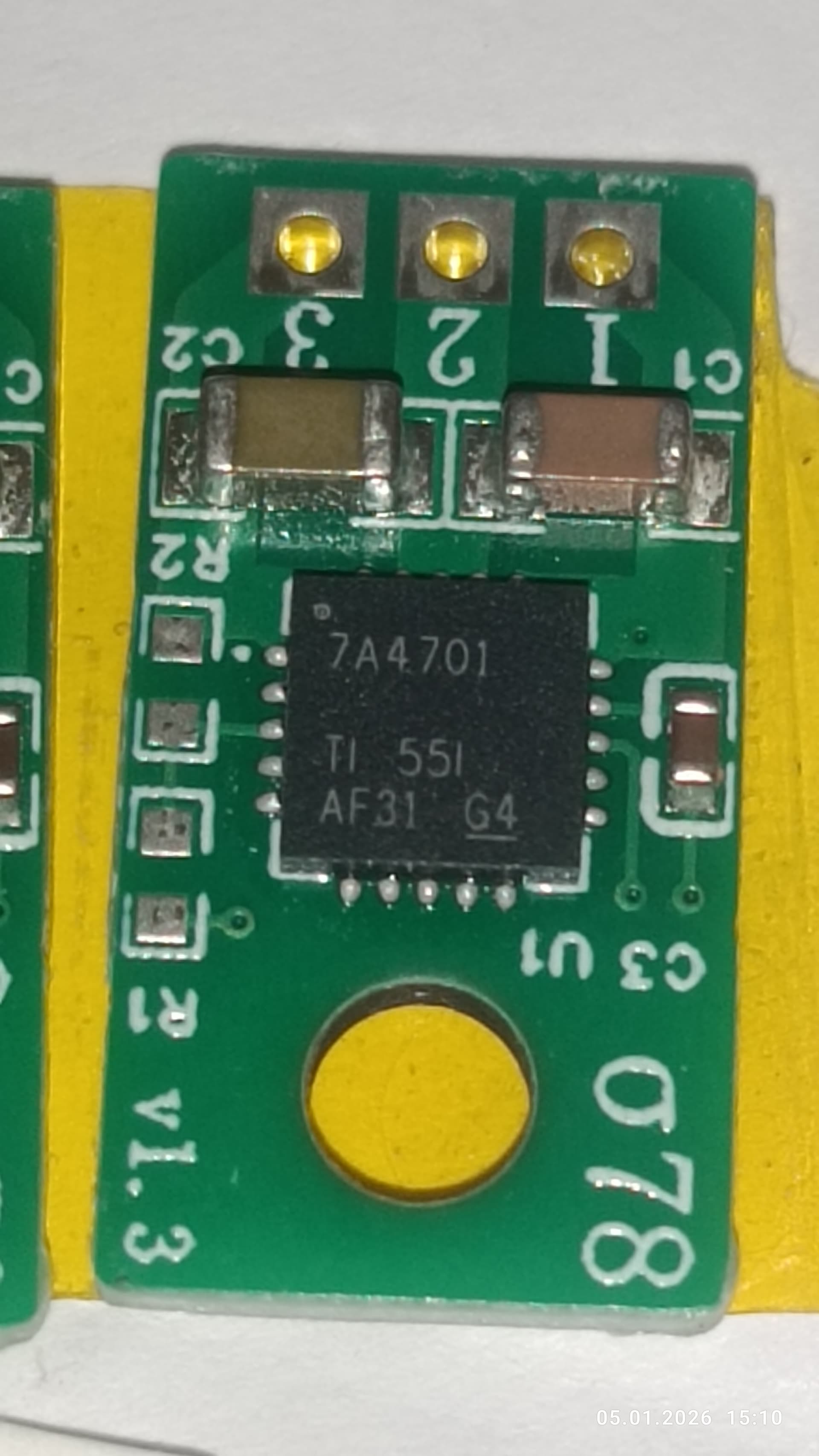

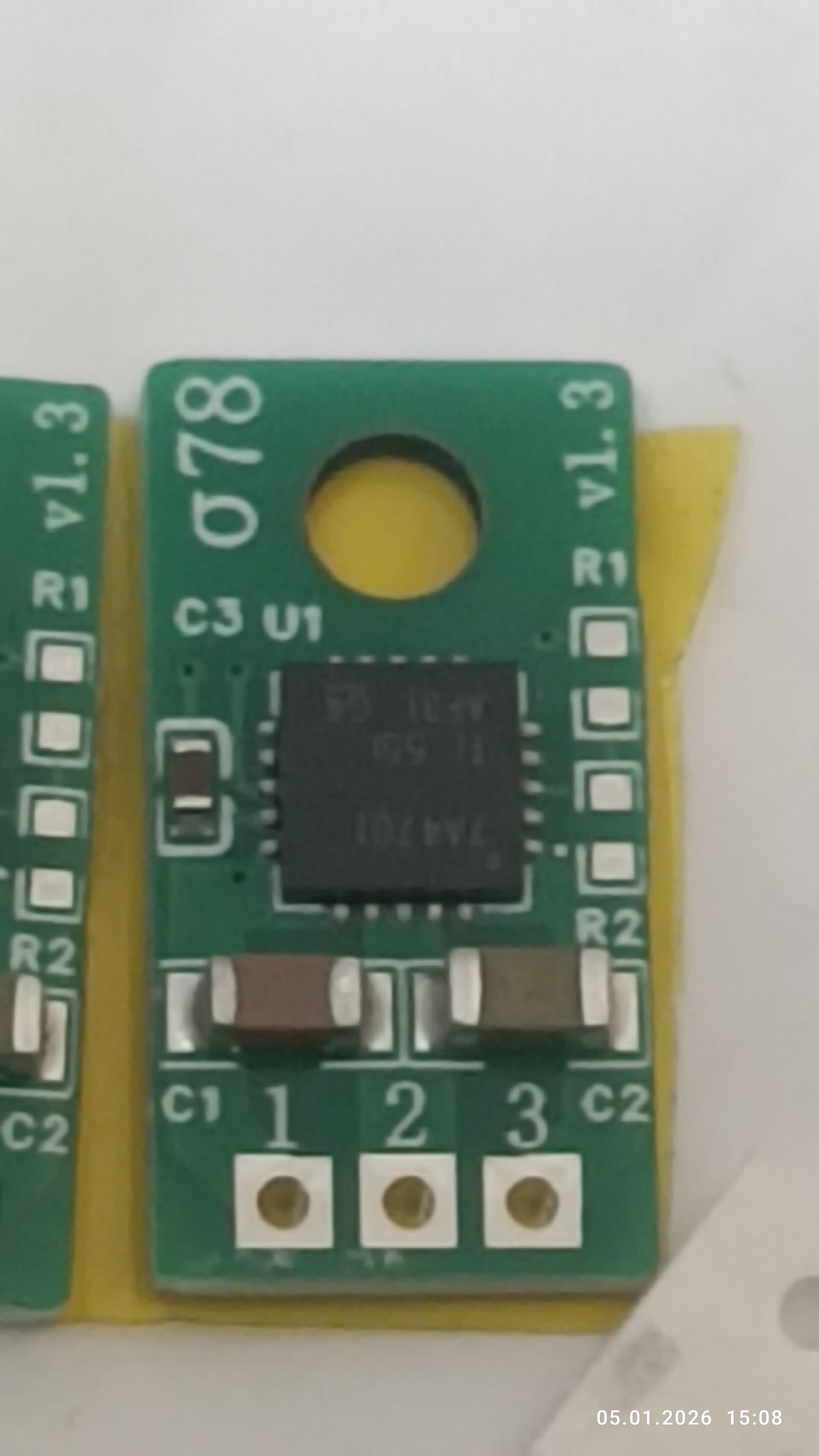

очень похожи на приобретенные на али

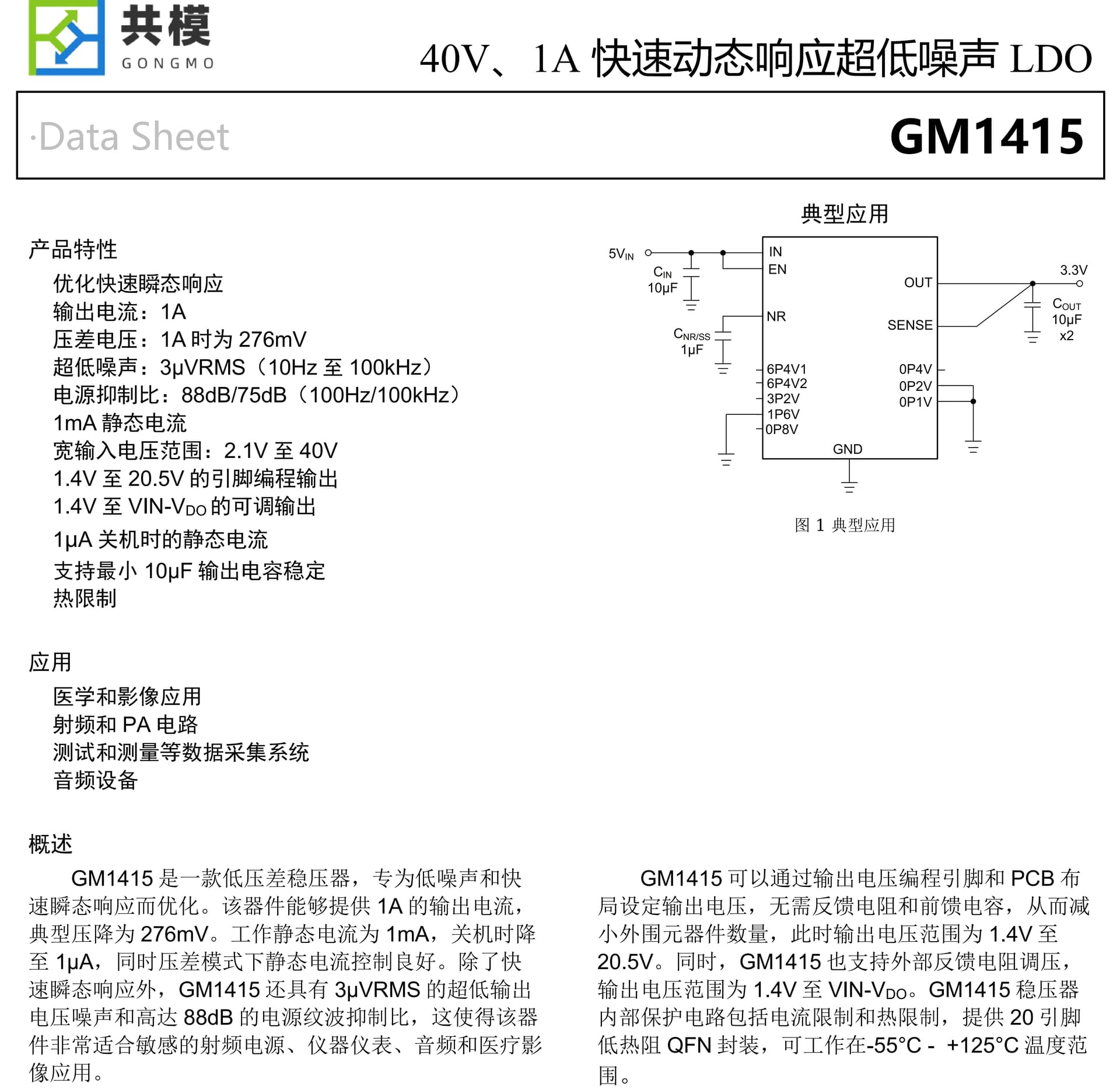

p.s. и таки да - свершилось ! китайские товарищи научились делать аналог чипа tps7a4701 под маркировкой GM1415_40V

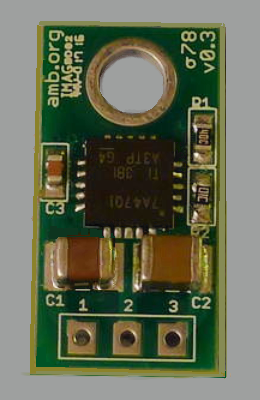

Это на Ali платы “очень похожи” на оригинальную σ78.
Обратите внимание, на оригинале (который стоит кстати 30$) выходные емкости 1210 (есть вероятность что они будут работать без возбудов) , у китайцев 1206 непонятной емкости, происхождения и качества.
Далее, пару комментариев об оригинальном дизайне σ78, он вроде бы красиво, разведен но.
-
Размер - плата разрабатывалась для замены TO220 оригинальных габаритах, но разработчики похоже совсем не озаботились вопросами охлаждения. Есл коротко, в большинстве реальных сценариев потребуется радиатор намного большего размера, чем сама плата, но зачем тогда заниматься миниатюризацией.
-
Попытка уместить все в габариты TO220 привела к необходимости использования делителя напряжения, а значит качество выходного сигнала будет зависить от качества резисторов (никому неизвестно что ставят китайцы), но даже с суперпупер резисторами все равно будет сильно хуже, чем если устанавливать напряжение перемычками (при больших напряжениях на порядок хуже) . Кстати, если в референсном кронтуре стоит переменный резистор, можно даже не рассматривать это изделие как малошумящий регулятор.
-

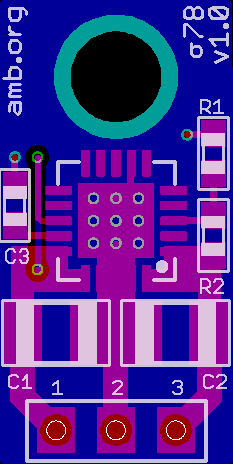

Топология σ78.

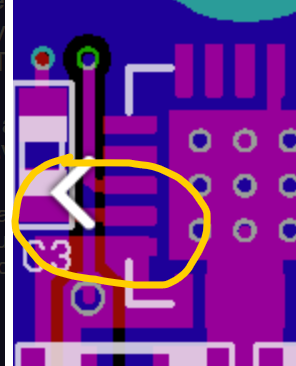

Cnr - соединение контакта конденсатора с регулятором с противоположной стороны пересекается с проводником (EN) - это совсем не правильно.
5 лайков
Пока это сферический конь в вакууме (купить не получится)
2 лайка
Впрочем как использование luckfox pico max/ultra в аудиоиндустрии ))))
Все Ваши доводы по оспариванию метода инженерной мысли разработчиков данной “платки” вполне приемлемы и несут в себе здравый смысл , но …
далее по Вашим коментариям :
1)
приведенное входное напряжение ,с учетом напряжения стабилизации и напряжения выходного (применимо к лису - 5v/0,5A(с запасом на переходные процессы) ), можно применить в пределах 6-9 v учитывая рассеиваемую тепловую мощность, чего вполне достаточно для данной конструкции ( при желании можно установить теплоотвод/радиатор).
соглашусь с данным мнением, но "имея то что имеем " за ₽/$ (в моем частном случае две платы обошлись в 8,1$ вместо 60$ оригинала) можно пренебречь данным аспектом и прижелании и умении (наличия опыта и инструментария) задействовать ANY-OUT Programmable Output Voltage.
-3) сомнительная претензия .
Спойлер
“Весьма порой мешает мне заснуть
волнующая, как ни поверни,
открывшаяся мне внезапно суть
какой-нибудь немыслимой херни.”
p.s
за сим заканчиваю полемику и прошу откланяться.
Благодарю за настойчивость в обсуждении алишной “поделки” !!!
Впрочем нечто подобное имеется на авито по приемлемой $
2 лайка
Это откуда вдруг выскочил такой вывод? И какое отношение он имеет к китайским игрушкам из деталей со свалки? )
Поражает конечно желание сэкономить одну копейку при цене целых три, и в итоге отобедать кактусами всех видов (и потом сообщить, что устрицы ужасны. )))
8 лайков
Старуха Шапокляк проголодалась и вышла прославлять своего носителя
по первым двум пунктам тоже закончу полемику, но “немыслимая херня” это вполне обычный “возвратный путь тока”, который “имеет значение”
5 лайков
Так как в теме поднимался вопрос организации питания для Luckfoх, расскажу как это сделано в BBFox (ну и возможно станет понятно, как это сделать самостоятельно)
- Основная плата, формфактор Beaglebone Black (желательно качественное питание на входе)
На плате установлены
DC разъем
Синфазный дроссель (фильтр питания)
Малошумящий регулятор 5V (питание USB и процессора )
Ультра малошумящий двухкаскадный регулятор 3.3V (процессор)
Дополнительный регулятор 3.3V для питания BBB шляп
USB фильтр
USBA Разъем
Этой платы достаточно для организации качественного питания LuckFox PioMax
(ориентировочная стоимость 5000р, доставка оплачивается отдельно, стоимость доставки 1000р)
- Дополнительная плата питания
Включается между DC разъемом и входами регуляторов основной платы. Обеспечивает дополнительную фильтрацию и позволяет запитывать BBFOX недорогими источниками 9-19В
На плате установлены
DC фильтр питания
Малошумящий мпульсный преобразователь (Silent Switcher)
Дополнительный ультрамалошумящий двухкаскадный регулятор 5V для раздельного питания процессора (питание USB отвязывается от шумной шины питания процессора)
Стоимость 5000р при условии покупки вместе основной платой
- LuckFox Pico Max 256GB - цена на Aliexpress около 2000руб с доставкой
- Корпус для BBB - цена на Aliexpress около 1200руб с доставкой
9 лайков
На Main плате очень не достает мультиплексора на i2S выходах, хотя бы разводки под него, если кому оно не нужно
А так получается навороченное питание для юсбистов онли.
Мультиплексор и клоки, если потребны, на плаще)) подойдет плащ от бигля.
1 лайк
Зачем этот огород для крутого PLL?
Плащи и кепки от биглей это для тех у кого они завалялись У кого то еще с малин завалялись.
Питание мне нравится но форм-фактор …
Если кого интересует данная платка , то спешу уведомить общество о возможной покупке по приемлемой цене : общаюсь с продавцом на али - возможно лот сделает по 2 шт и как вариант может предложить просто pcb без компонентов.
на данный момент цена примерно 1000₽ лот из 1 шт( изначально лот был 650-2шт).
По возможности отслеживайте данную ссылку
2 лайка
Форм фактор такой был выбран из-за корпуса за " тыщу" и по причине наличия проектов под бб.
1 лайк
Я отлично понимаю почему BBFox и i2FOX именно такие.
Очередная попытка повторить или продлить успех того что уже ушло и не вернется
1 лайк
Что значит " очередная попытка" а как надо было делать?
1 лайк
Как делать дело того кто делает. Автору решать. Я не в праве что то советовать.
Но лично мне уже не интересны коробочки с разъемами во все стороны и для встройки не интересны, хоть мне и нравится питание на bbfox.
На нынешней плате предпочел бы вместо отдельного разъема i2s на этом месте мультиплексор.
Мне нравится PPL у MAX.
а зачем китайские если оригинальные по 100 руб. можно?
