Для таких ТН “зеленушек-недомотышей” коммутация логичная, но они всё-равно излучают много - их лучше ставить подальше или экранировать. Напряжение на вторичке будет чуть ниже номинального, около 6.2В (для 5-вольтового БП маловато, а вот для накала электронных ламп - то, что нужно).
Здесь можно глянуть
1 лайк
Для ldo стабилизатора хватит чтоб на выходе 5 вольт получить.
Что есть то есть, у торов поля рассеяния минимальные в сравнении с другими. Но мы же не фонокорректор питаем, пусть свистят в эфир.
1 лайк
Да, если брать что-то типа MIC29302WT (например, из легкодоступных), то получится, куда-то ставил такие. Впрочем, с таким копеечным током, как у лисёнка, можно с ТН просто последовательно выдать две обмотки на 12+В и норм будет.
1 лайк
Да я вот к этому и клоню.. но что может быть то? И как это найти. Но… тогда все должны греться и в усилителя и в цапах по идее.. стоит еще фильтр Эми и постоянки, но я и без него пробовал тот же эффект.
1 лайк

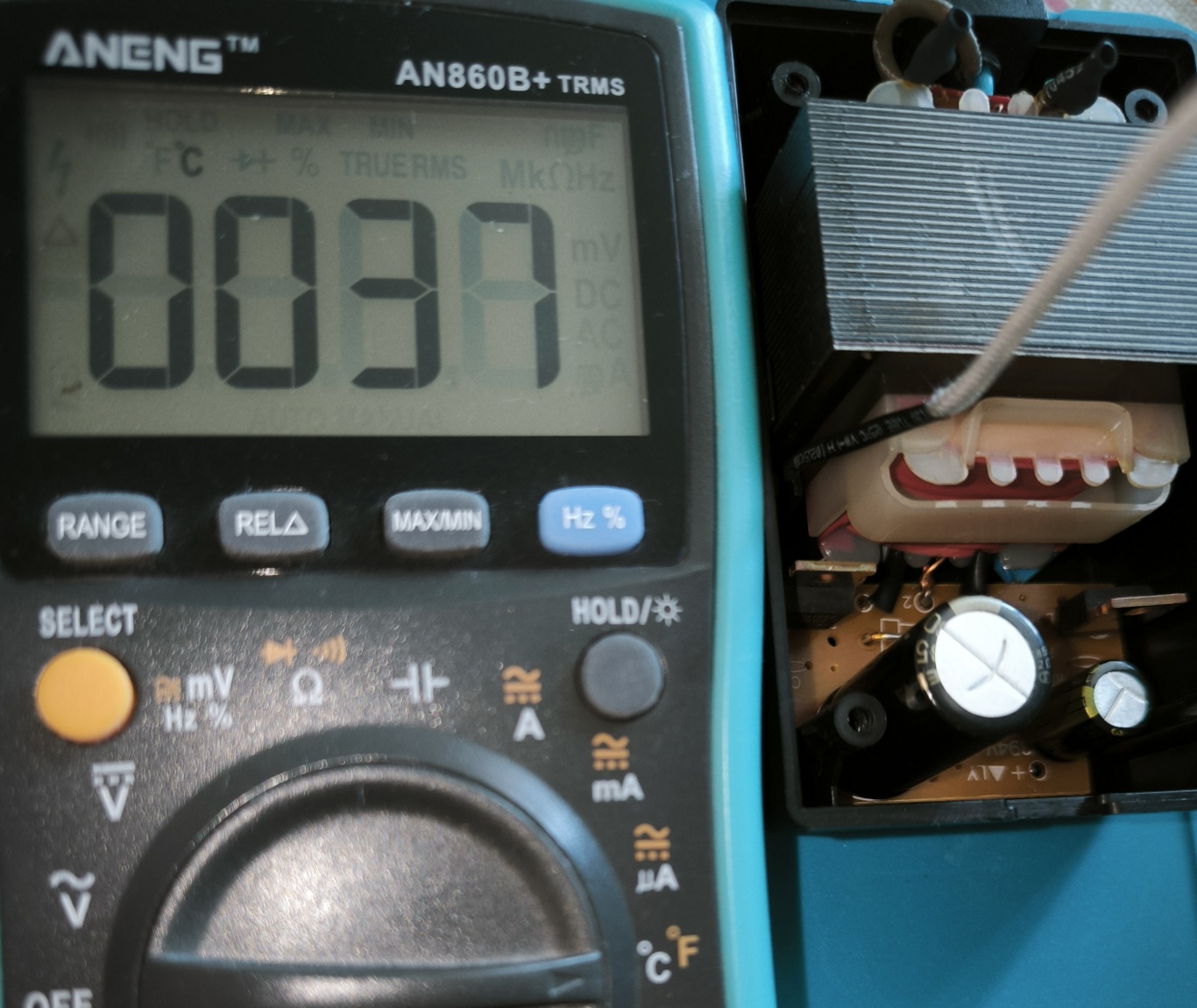

Поддержу флешмоб “нагрей свой трансформатор”. ХХ пару часов, на ощупь “он горячий”, а термометр показывает всего то 37.
2 лайка
Понимаю.. Человеческая рука терпит температуру до 70 градусов плюс минус. Два первых нагревались что держать долго их не мог, делайте вывод.
1 лайк
Увы, но болевой порог на тепло у всех рук разный, и плюс минус там реальный лапоть, градусов 15, термометр всяко надёжнее. Я пока термощупом не ткнул для себя тактильно “определял” температуру этого транса в 45 градусов.
1 лайк
Я сколько не пробовал, но разогреть этот свой мелкий транс не мсог ничем, из того что пользую.
С NEO3 этот же источник напрягается немного только на стороне стаба, но в пределах 60 градусов за много часов а транс и до 45 не доходит.
С Лисами он даже не выходит на номинальное напряжение, которое около 7 вольт.
Но у меня в розетке редко за 220 переваливает напряжение. Сейчас например 215 всего.
2 лайка

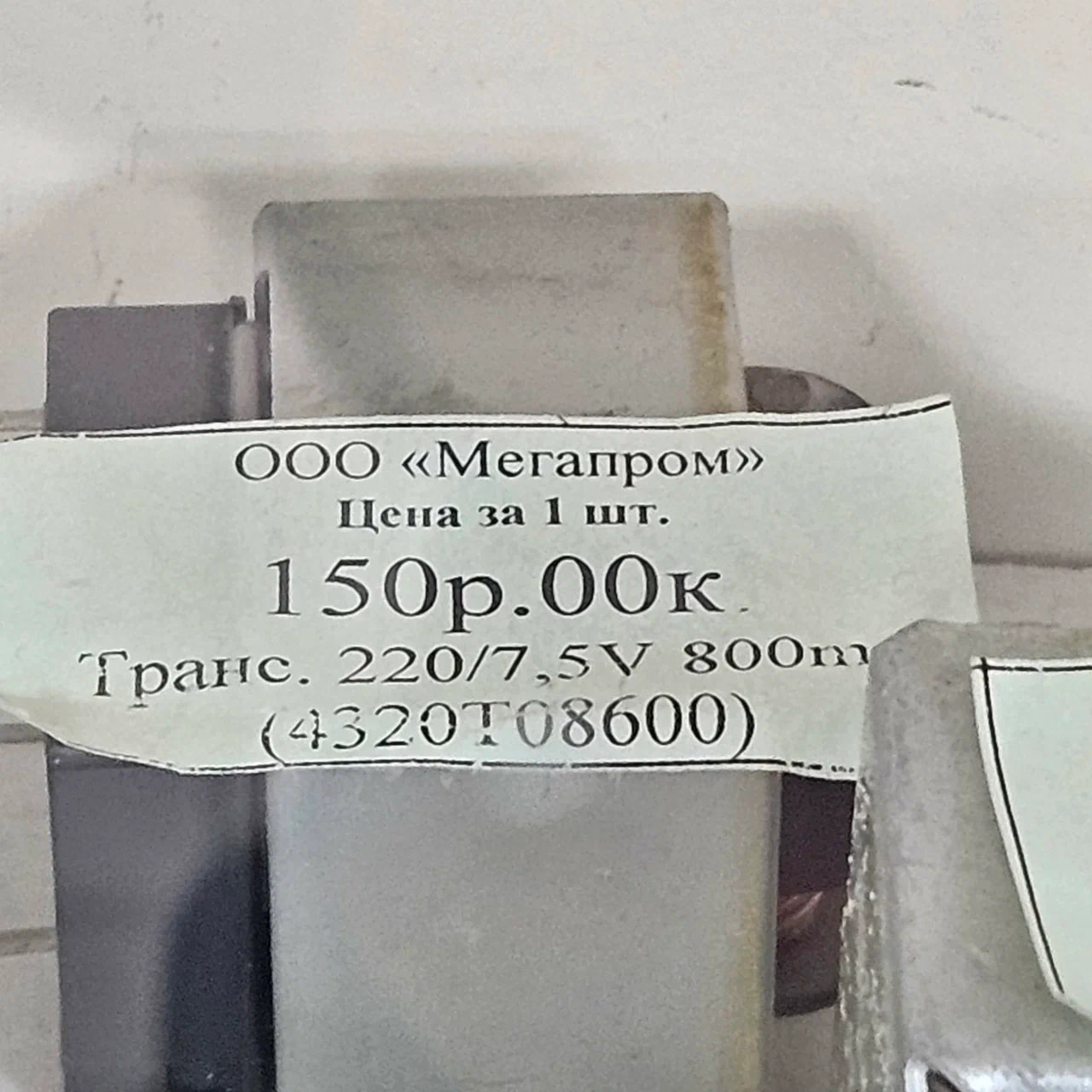

С помощью ИИ вычислил таки производителя.
- Производитель: KDUK (Kwang Sung Electronics) — это крупный корейский производитель моточных изделий, который поставляет компоненты для таких гигантов, как Samsung, LG и Daewoo.
- Серия: U41 указывает на типоразмер сердечника (EI-41). Это стандартный размер для маломощных сетевых трансформаторов.
Подтвержденные параметры для EI-41:
При таких габаритах (ширина сердечника 41 мм) его характеристики обычно следующие:
- Мощность: около 5–7 ВА (Ватт).
- Напряжение: Как вы и определили, вторичная обмотка выдает 7–7.5 В.
- Ток нагрузки: Номинально он рассчитан примерно на 600–800 мА.
2 лайка
Заинтересовала такая штука, есть 380, но нет 230))) постоянно скачет и моргает, частный дом. Бывало ниже 190 падало. Вот парадокс три фазы а толку ноль. А тут вот вроде средство. Но на сколько оно для наших целей подойдёт?
Я бы для аудио кустарный девайс такого типа не поставил - а вдруг оно глюканёт и спалит что? Одно дело пассивный фильтр помех, другое дело - инвертор…
Из фабричных рекомендовали что-то типа
но личного опыта не имею - у нас в медведках питание не скачет.
2 лайка
Да спасибо, знаю. Тут посыл немного другой, меня интересовало как использовать именно несколько фаз питания, чисто ради интереса а тут вот увидел.. Сам не спец((
2 лайка

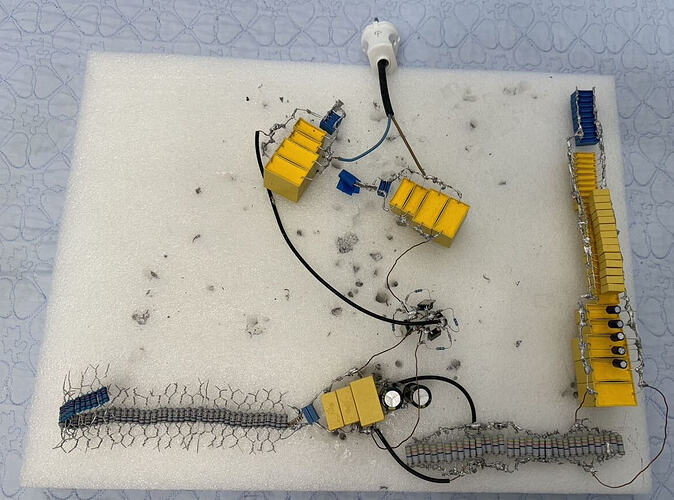

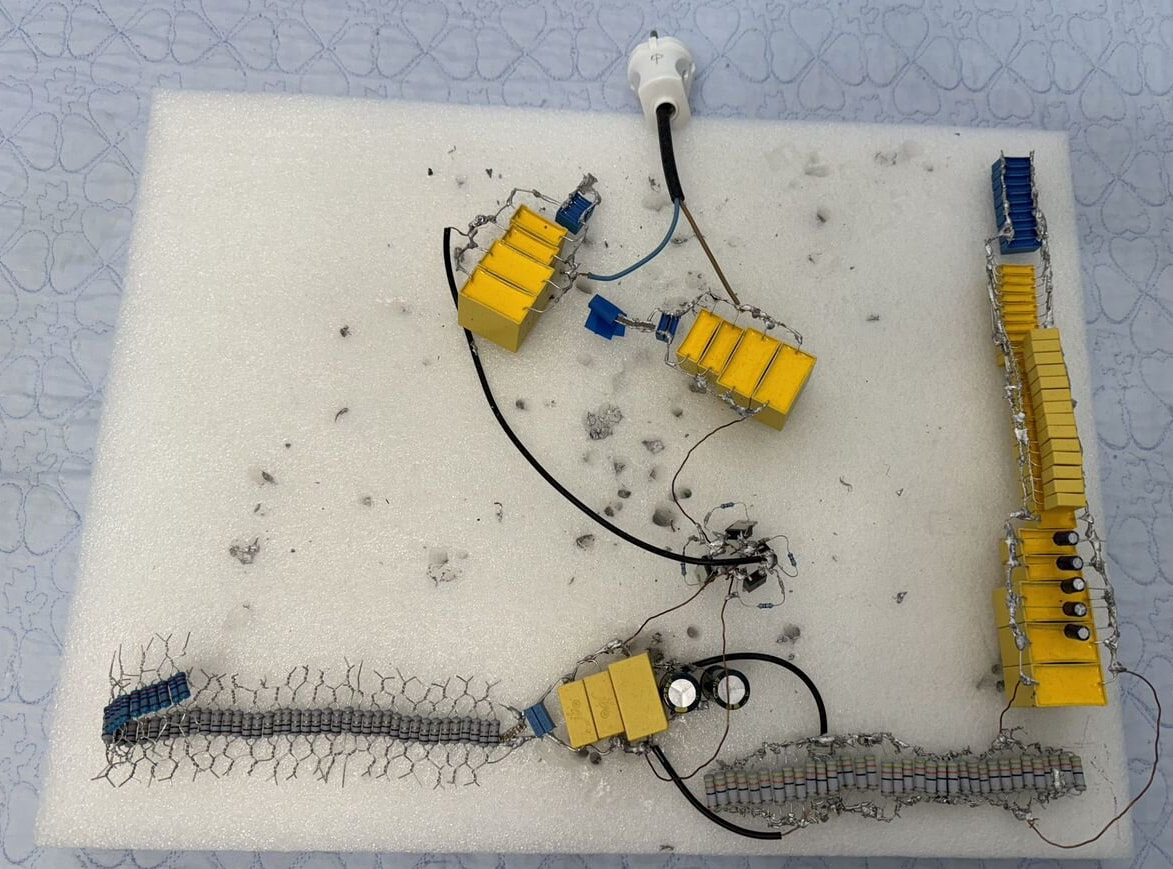

нет слов … пушистый зверек pi сец)))
3 лайка
В смысле на какое напряжение, если там стандартная сетевая вилка
2 лайка
На нагрузке
1 лайк
Ну так если в розетке 230, и там несколько диодов в то220 корпусе, допустим мост (вряд ли удвоитель или умножитель, эти х2 кондеры по стандарту до 275 переменки), то на нагрузке 320, ну а ток от сопротивления этой грозди резисторов
1 лайк
А импеданс конденсаторов?
Резисторами похоже подгонял ток, конденсаторами импеданс, чтобы на конденсаторах падало почти все сетевое напряжение. На нагрузке хоть 5 вольт может быть, теоретически.
1 лайк
Я от такого же по хорошему примитивного ЛБП питаю МиниПК, с которого сейчас музыку слушаю. 15ВА Ш-транс со средней точкой, ДППВ на двух хексфредах и пара электролитов, обычный емкостью 3300мкФ и шунт ему low-esr 330 мкФ, и снаббер прямо на выводы вторички.
2 лайка
а просветите тёмного человека: какое влияние на звук оказывает нестабилизированный бп по сравнению со стабилизированным?
