Ну да, этож импульсный ДС…с ldo перепутал.
Нет, такие не пробовал. Меня пока устраивают решения с копеечными отдельными дросселями. Понапаивал их.

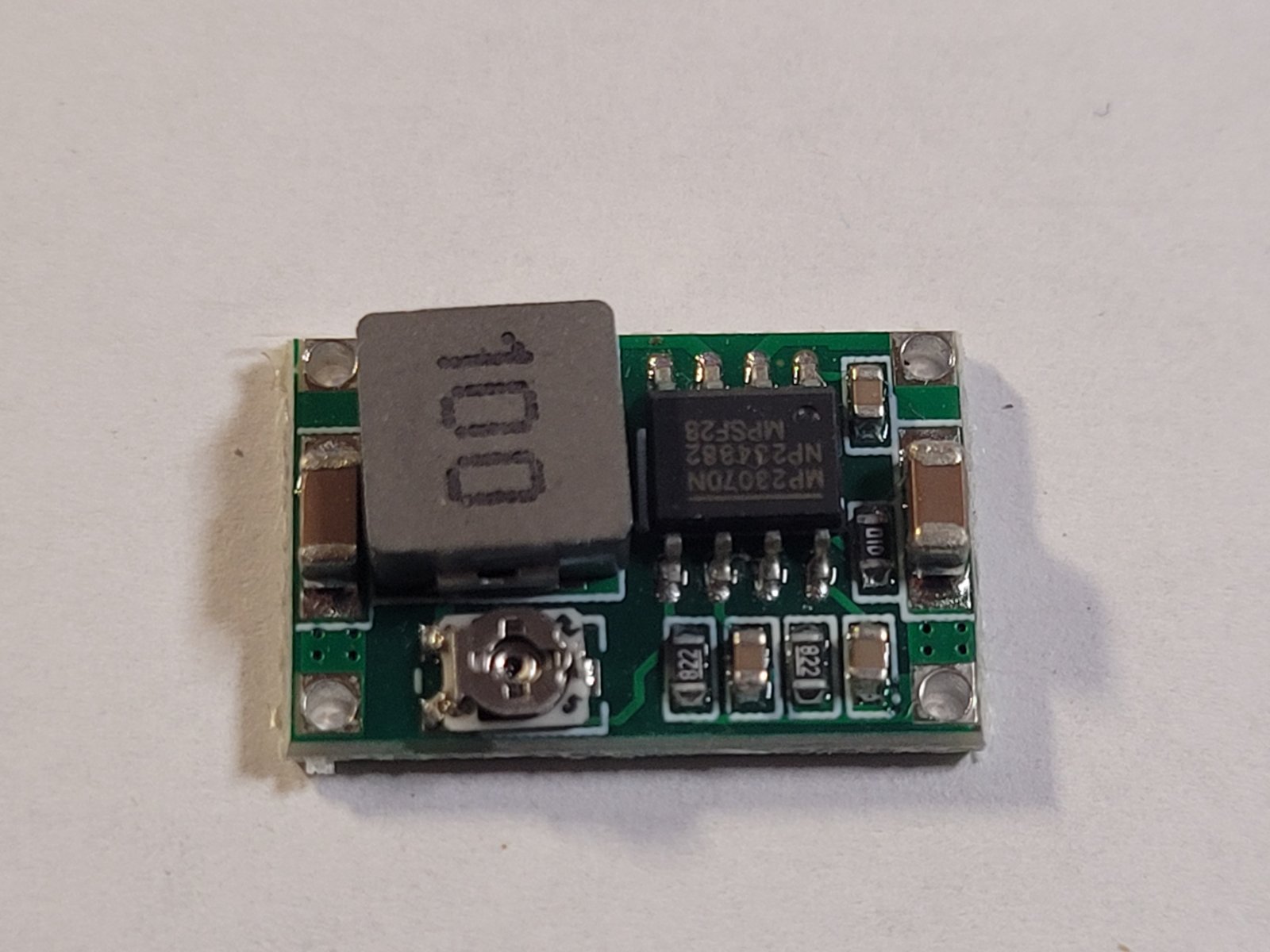

Даже китайская всем известная платка CLC , которая стоит чуть больше чем нисколько, вместе с dc-dc за еще меньшие деньги (MH-mini-360), и вместе с самым мусорным розеточным адаптером уже демонстрирует приличный результат.
Например.

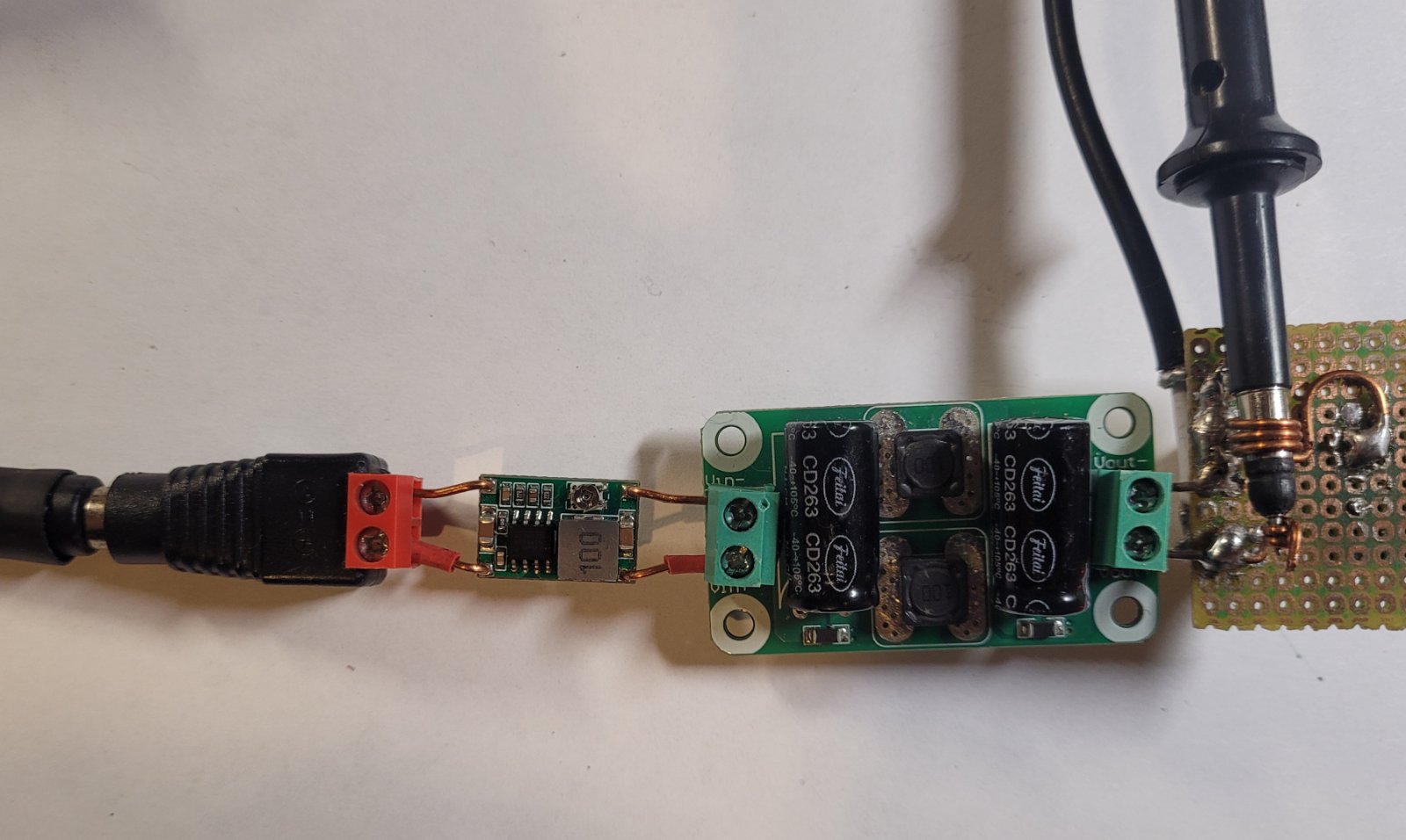

Стенд из понятно чего. Из ничего
На входе от сетевого адаптера цирк из собственных пульсаций и пинков от самого конвертера. Емкости фактически нет кроме керамики. Такого еще не видел. Просто хаос как буд то отвалился щуп. Но щуп не отваливался.

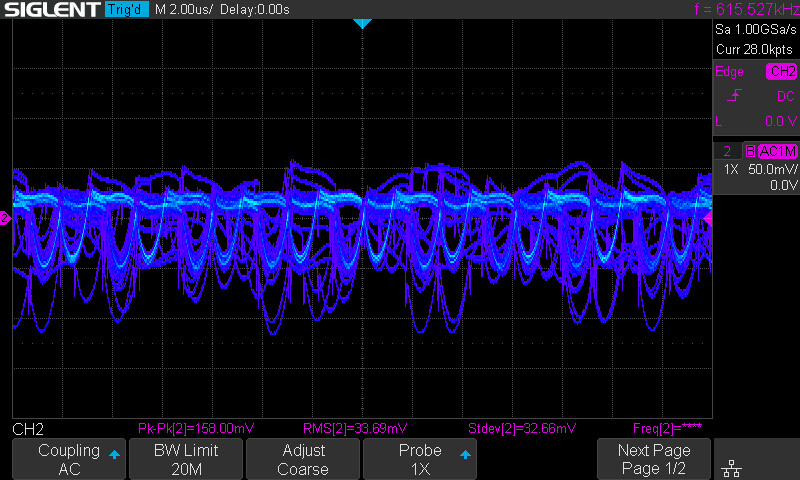

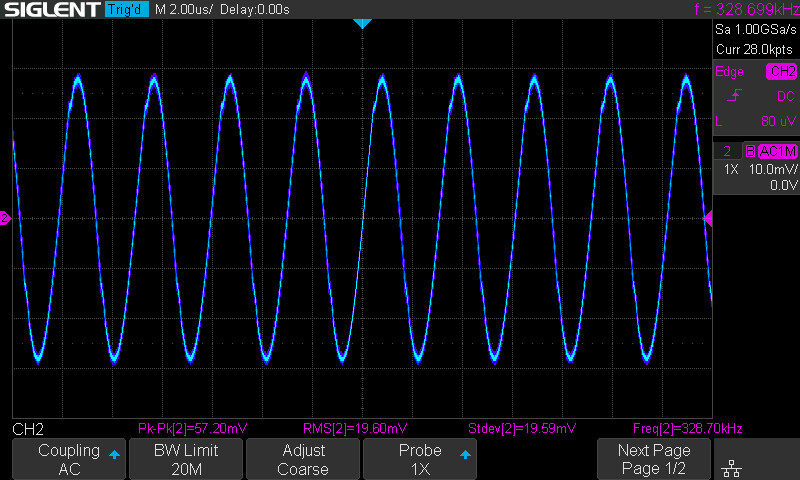

На выходе из платки DC-DC и соответственно на входе фильтра такая картина. Вот нравится мне, что это все хоть и имеет агропупезный размах, но вполне конкретной мирной формы и частотой преобразователя.

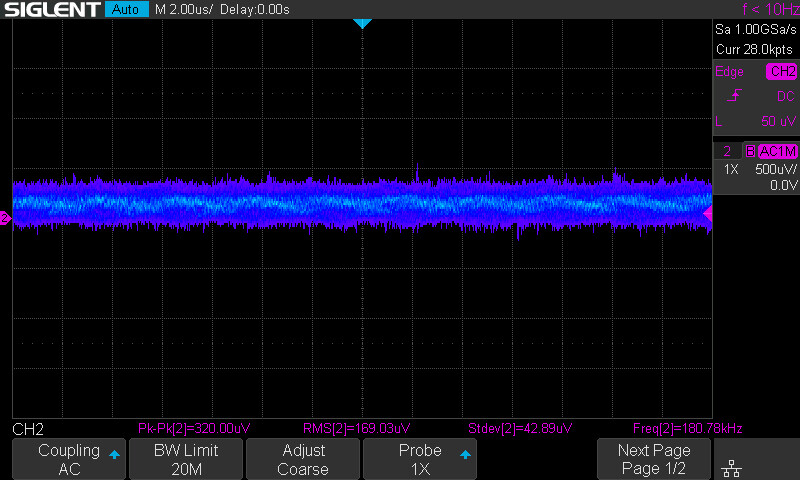

И вот что на выходе зелёного копеечного фильтра. И это при токе 300mA.
Это нужно зачем. За тем, что бы выставив на копеечной платке 7V и подать на линейный стаб. Стаб будет просто холодный и в некоторых случаях вообще без радиатора.

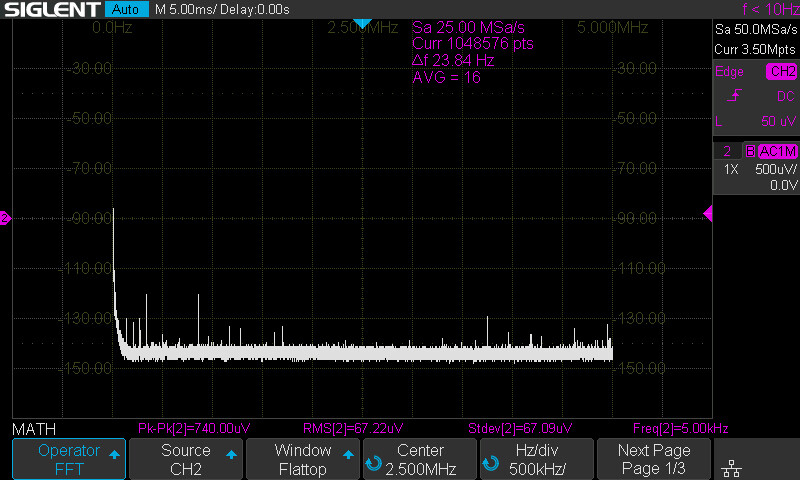

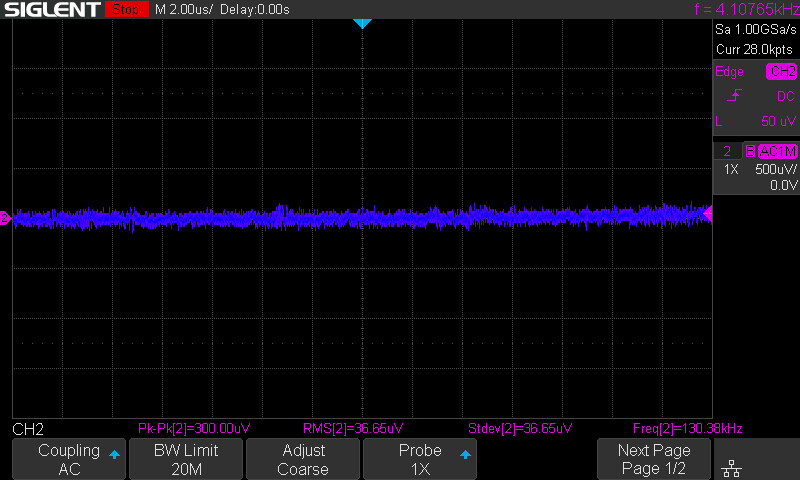

Вот так. Больше телескоп не регистрирует, надо диф пробник доставать но не буду. Да и смысла особого не вижу глубже копать с диф пробником.

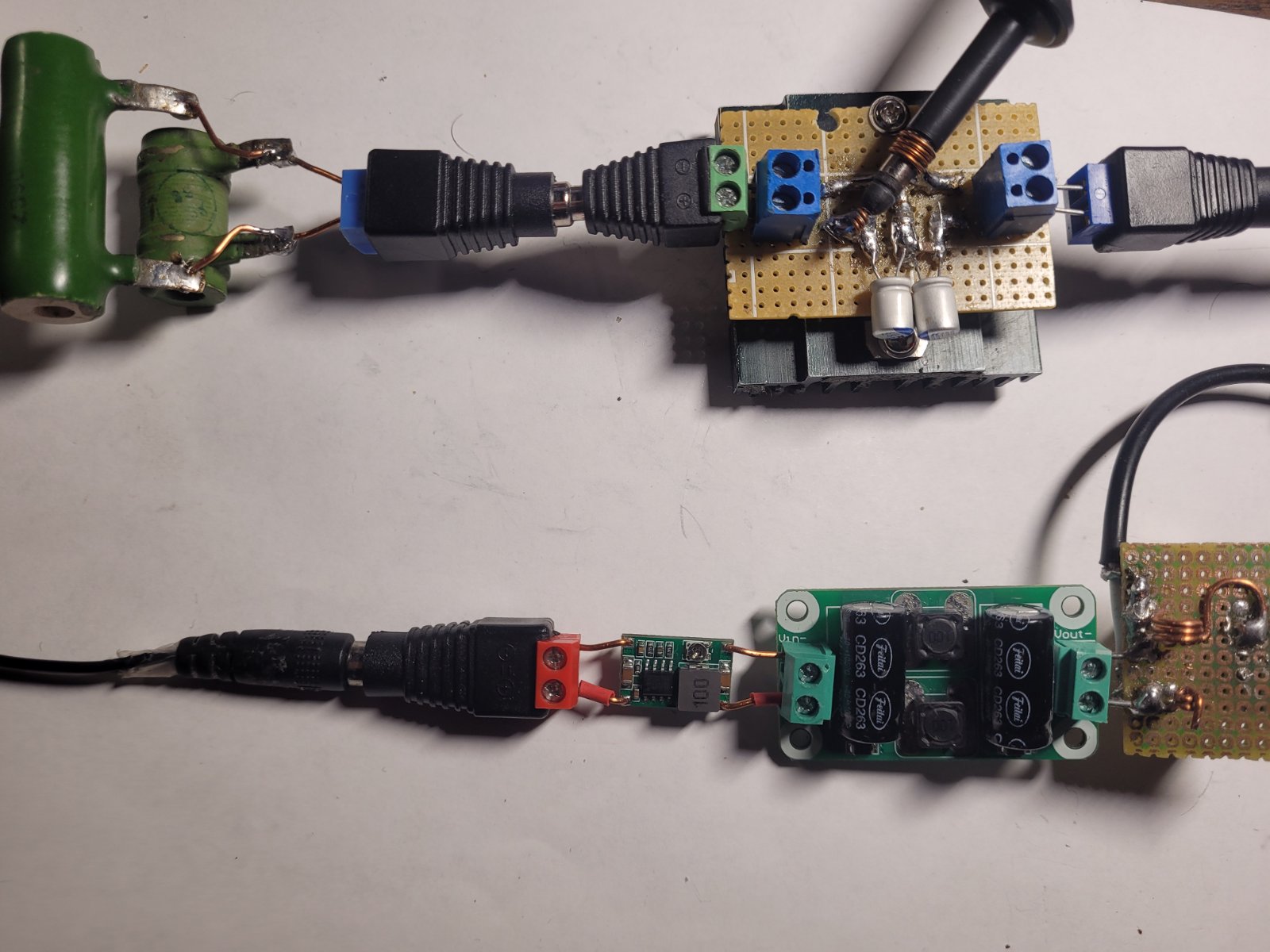

Ток 300mA. На dc-dc платке вход тот же от шумного адаптера12V и на выходе выставил подстроечником 7V. На выходе линейного 5V. Нагрузка таже, 300mA на 16 ом.
Стабилизатор просто холодный, откручен от радиатора на экспериментальной плате, видно наверно.
Это стоит около 2 долларов. Все холодное кроме нагрузки. И уменьшить можно до миниатюрных размеров.
8 лайков
Вот примерно так и планирую Фокса запитать - импульсник 8-9В, потом линейник на LT3045 на 5В. Посмотрим…
Это я с расчётом на линейный стаб, в ситуации без особой возможности отводить тепло и как то меньше вкладываться в первичный источник.
На нагрузке 0.8A стаб пришлось прикрутить к радиатору обратно.
Хотя вот другой стенд с другим стабом ( 7805 ) на 0.8А не спешит греться.
Конечно, с другим dc-dc будет интересней, но все же зацепился за это.

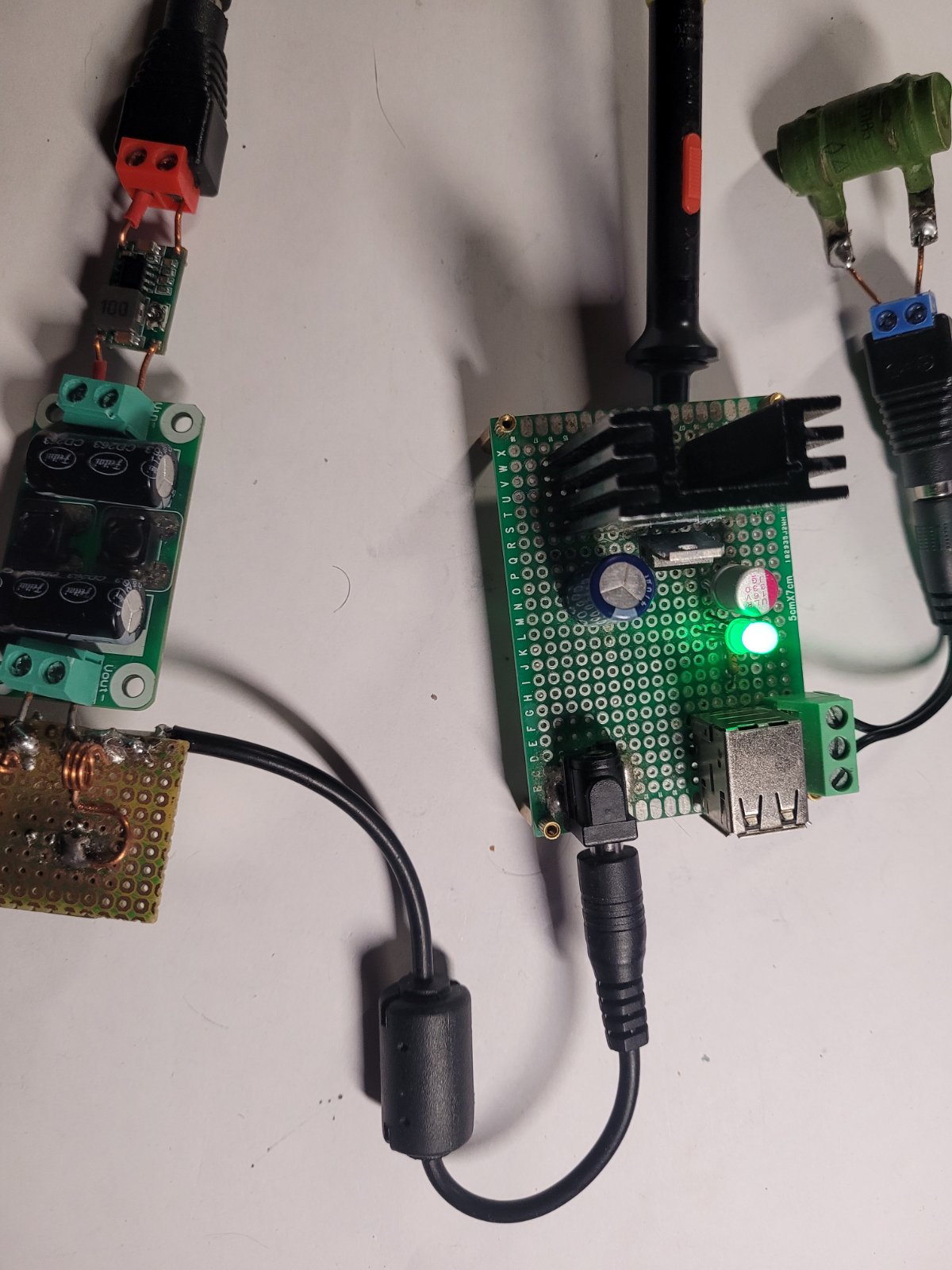

Все тот же мусорящий адаптер+ MH-mini-360+фильтр с али+7805 нагрузка 0.8A резистор 6 Ом.
mini-360 теплая но совсем немного, градусов 40. Радиаторчик тоже еле теплый. Нормально вроде.
Тпсочку лучше, 3045 это стаб локальный ( очень узкого применения) не надо из него делать бп внешний.
Если копеечная платка есть то да, а если все равно копейку тратить и покупать, можно обратить внимание на мои любимые Панасоники от телефонов. Те же копейки, трансы на Ш-железе, переходная емкость десятки пикушек. Есть на 500-600мА, есть еще меньше, на 350мА, выход 6,5 вольт под нормативной нагрузкой. Для лиса более чем хватит.
https://www.avito.ru/orenburg/audio_i_video/blok_pitaniya_2858909205
2 лайка
Я не буду, будет внутренний. Applications вроде подходит - Post-Regulator for Switching Supplies…Экспериментнем.
P.S; а в чем выражается узкость применения? Applications достаточно обширный…

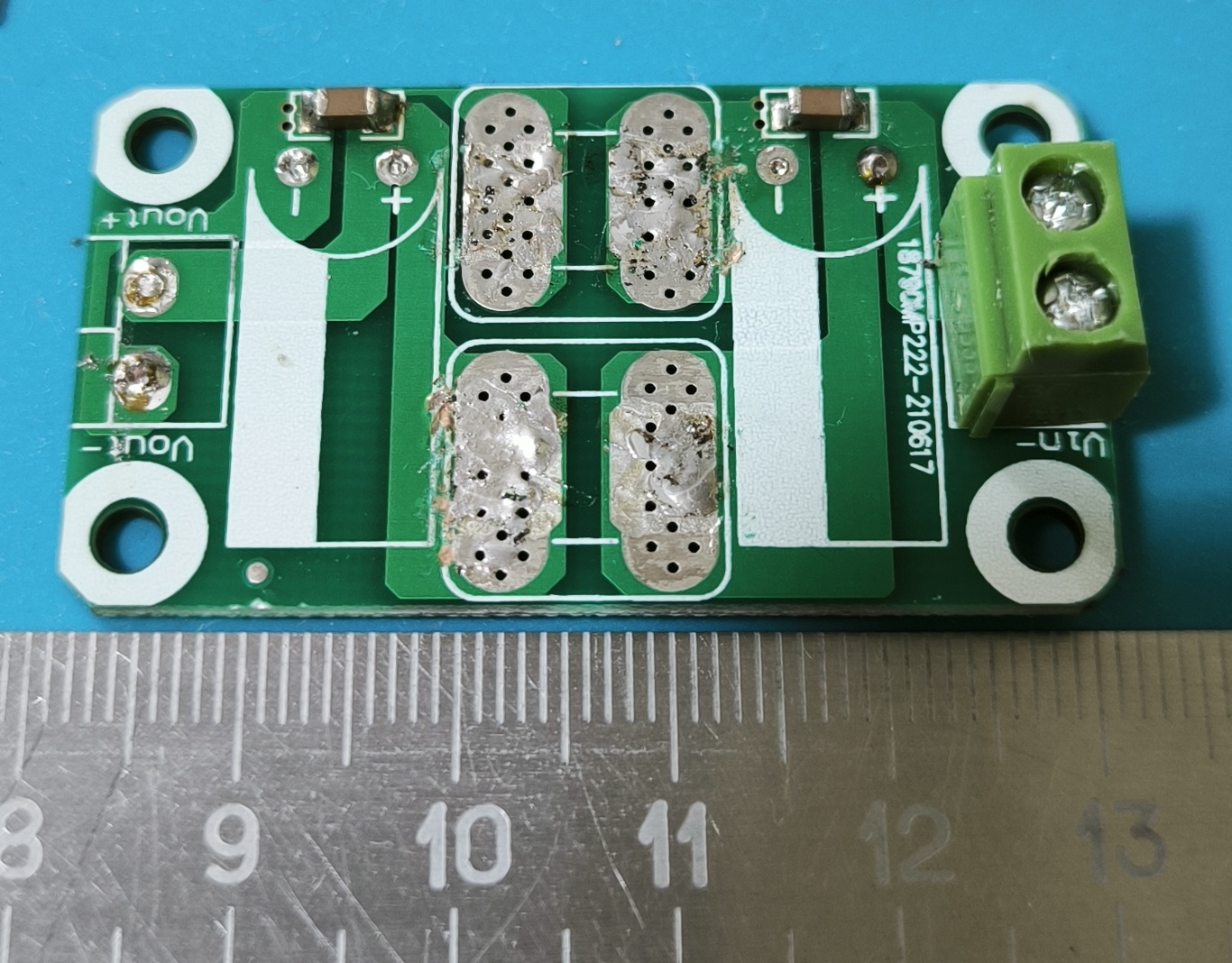

Раньше у китайцев в лотах с этими платками фильтров был выбор по силе тока, “на 2А” были именно с такими мелкими катушками, “на 4А” соответственно дроссели крупнее.

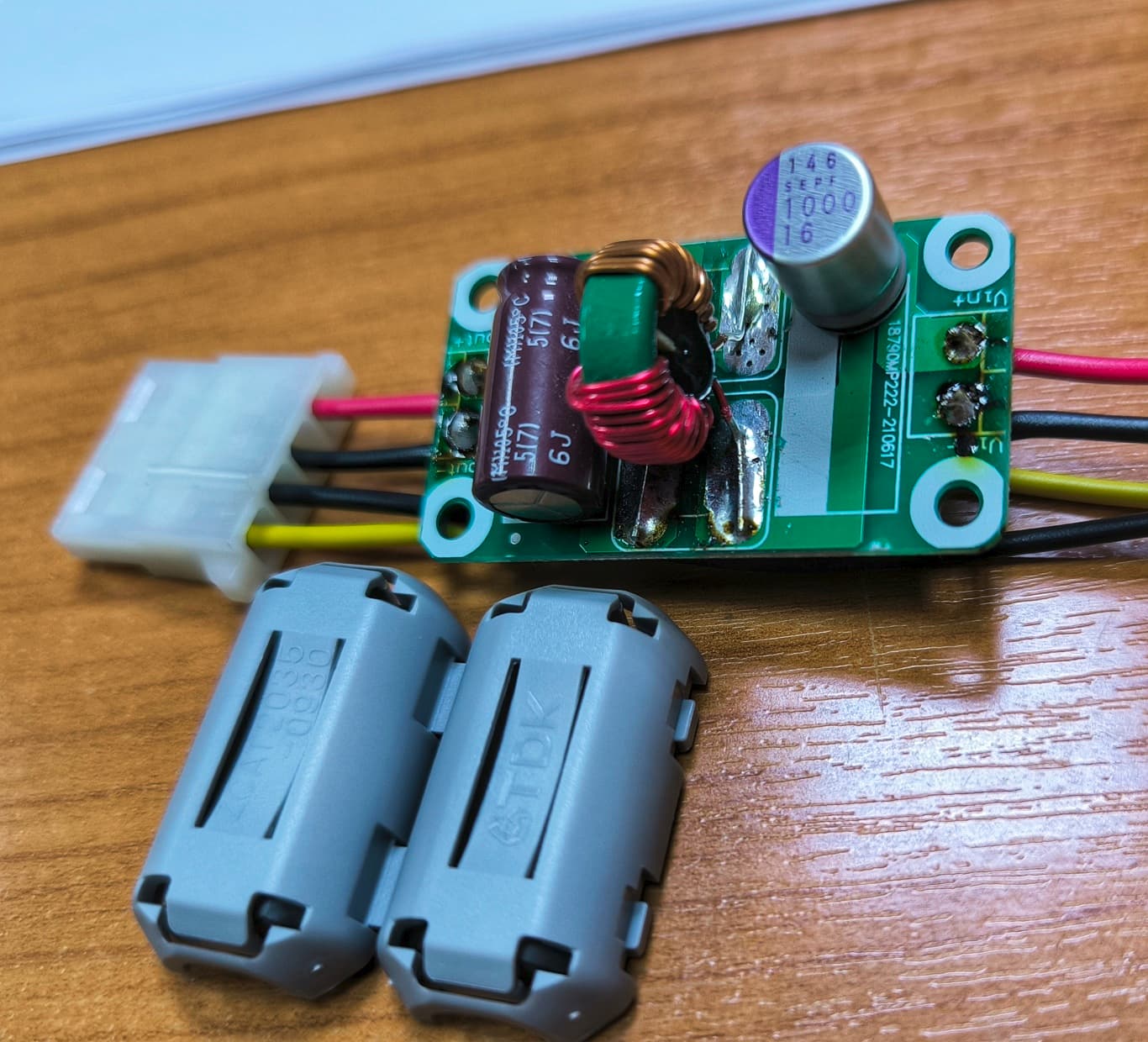

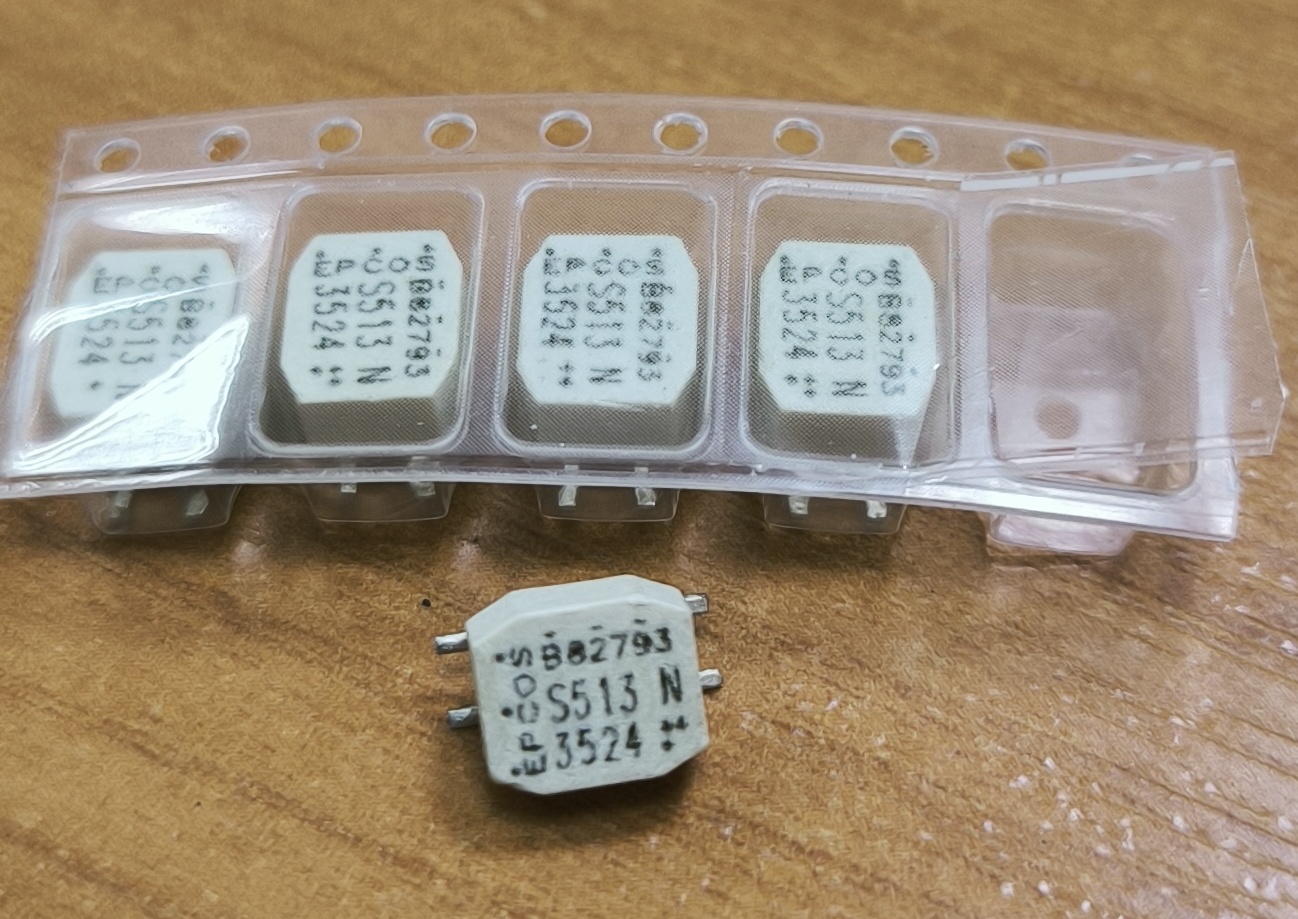

А еще вместо них удобно синфазный выводной запаивать. Скрутил в рабочий комп фильтр для питания юсб-карты.
1 лайк
Нет. Не перепаивал. Хотя на картинке в магазине они были крупнее.
Хорошая идея. Спасибо за наводку.

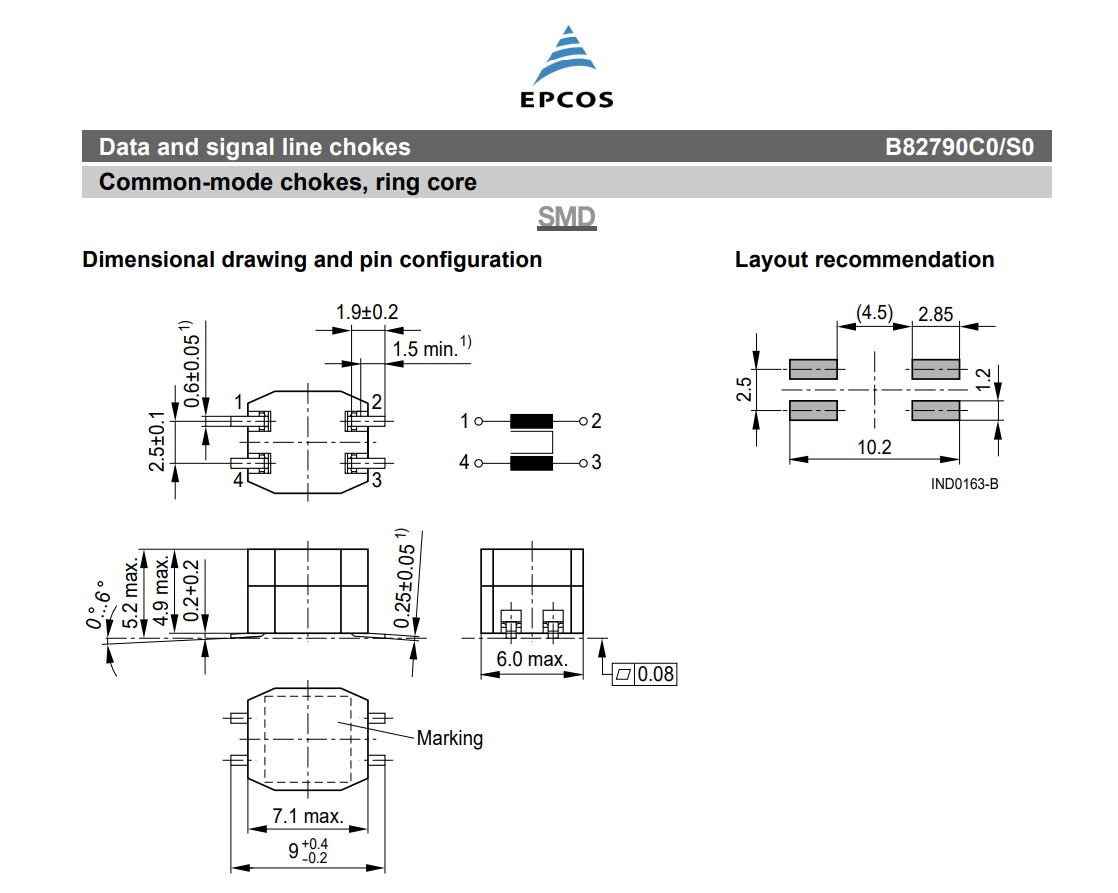

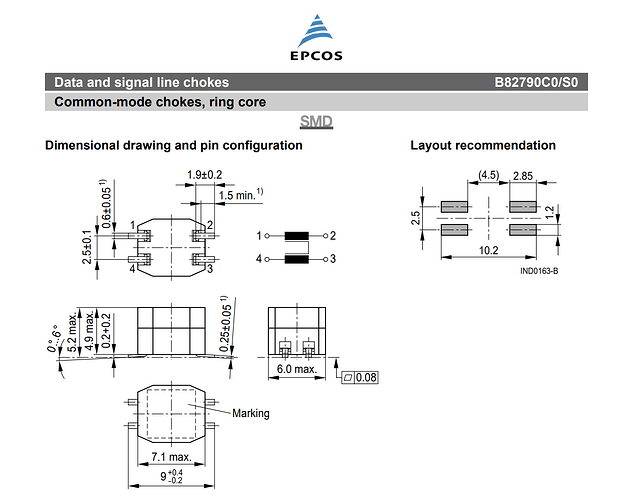

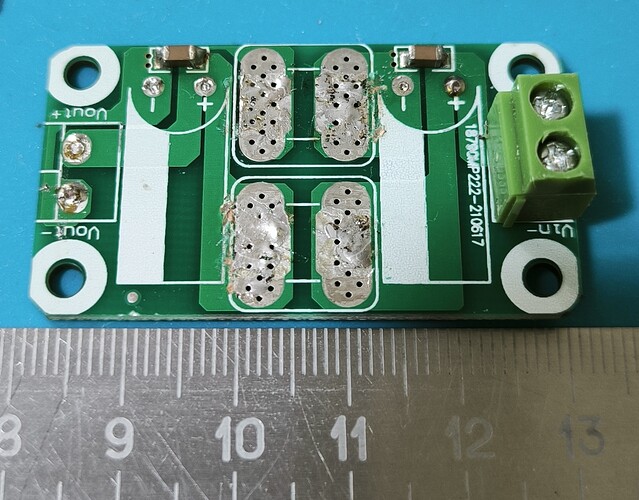

А на эту плату вот такой не встанет случаем?
Если в описании габариты верные, то нет. Но если подчистить маску со стороны “справа” на фото, с заходом под лежачий электролит, то думаю что войдёт. Но тогда ёмкость стоячкой надо будет запаять, иначе им там тесно будет.
1 лайк
Вкорячить туда другой дроссель по времени займет больше, чем сделать такую плату под нужный дроссель и конденсатор…2 параллельные дороги…
Такой мелкотравчатый, да, войдёт
Но неоптимально, лучше уж трухольный сильнотоковый.
А мелочь для сигнальных линий можно для платок с dcdc использовать. Вспомнил что у меня есть такая, пару керамики ей на выходе сменил, уже гораздо лучше чем было до того. Придется и остальные менять.
1 лайк

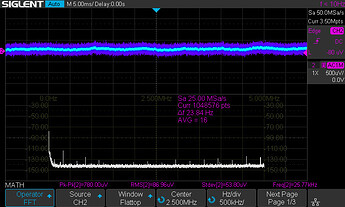

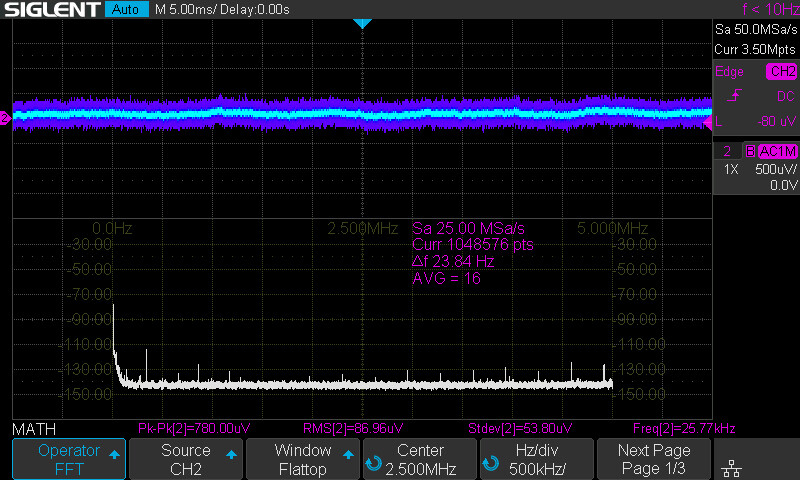

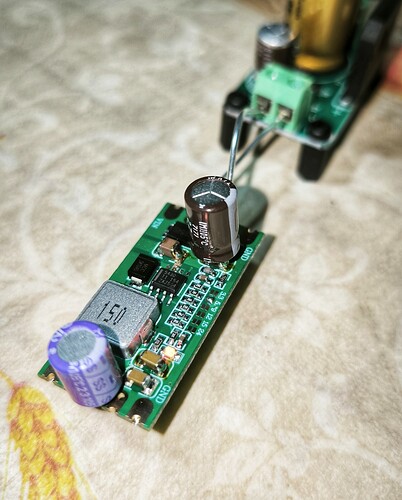

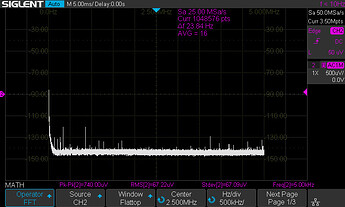

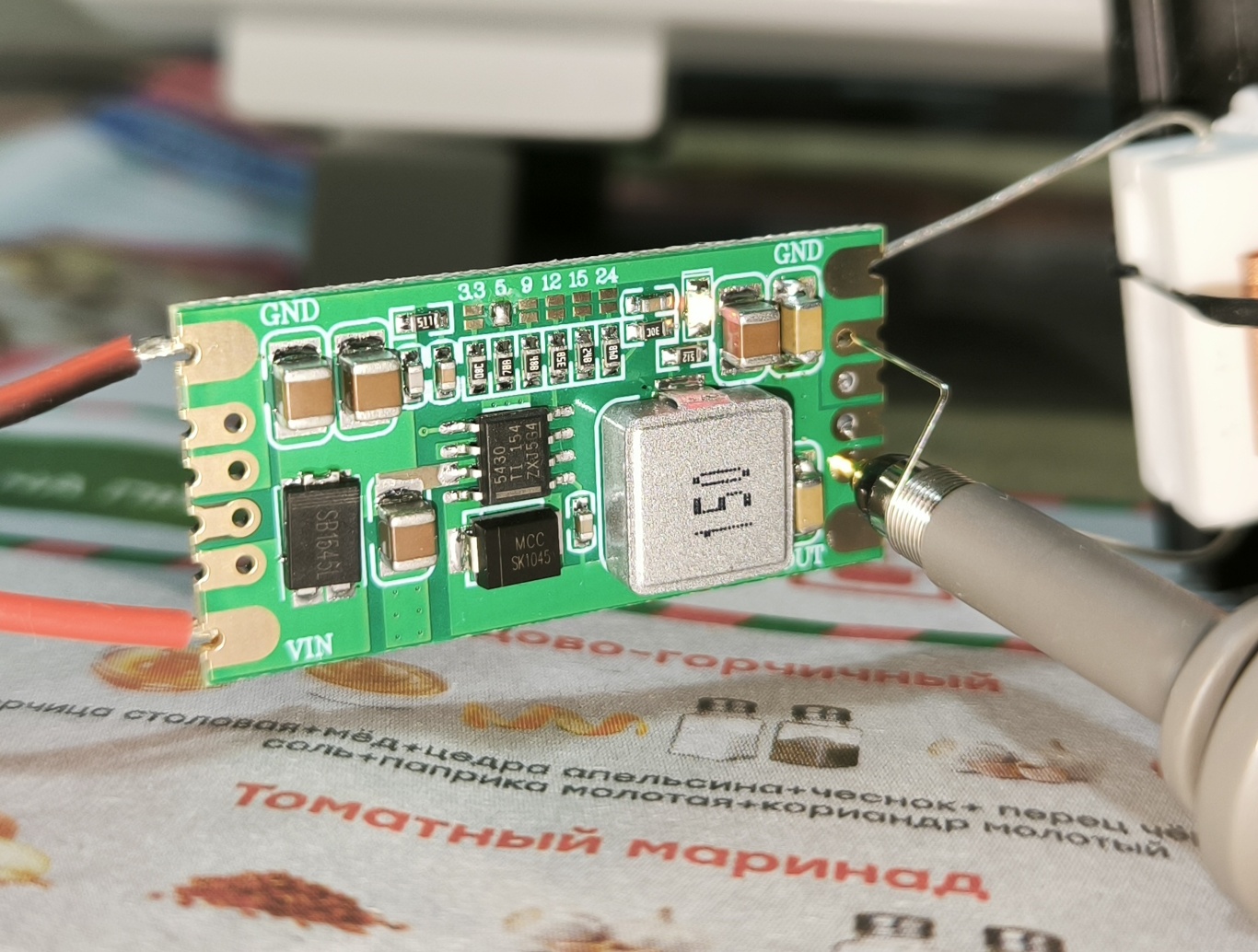

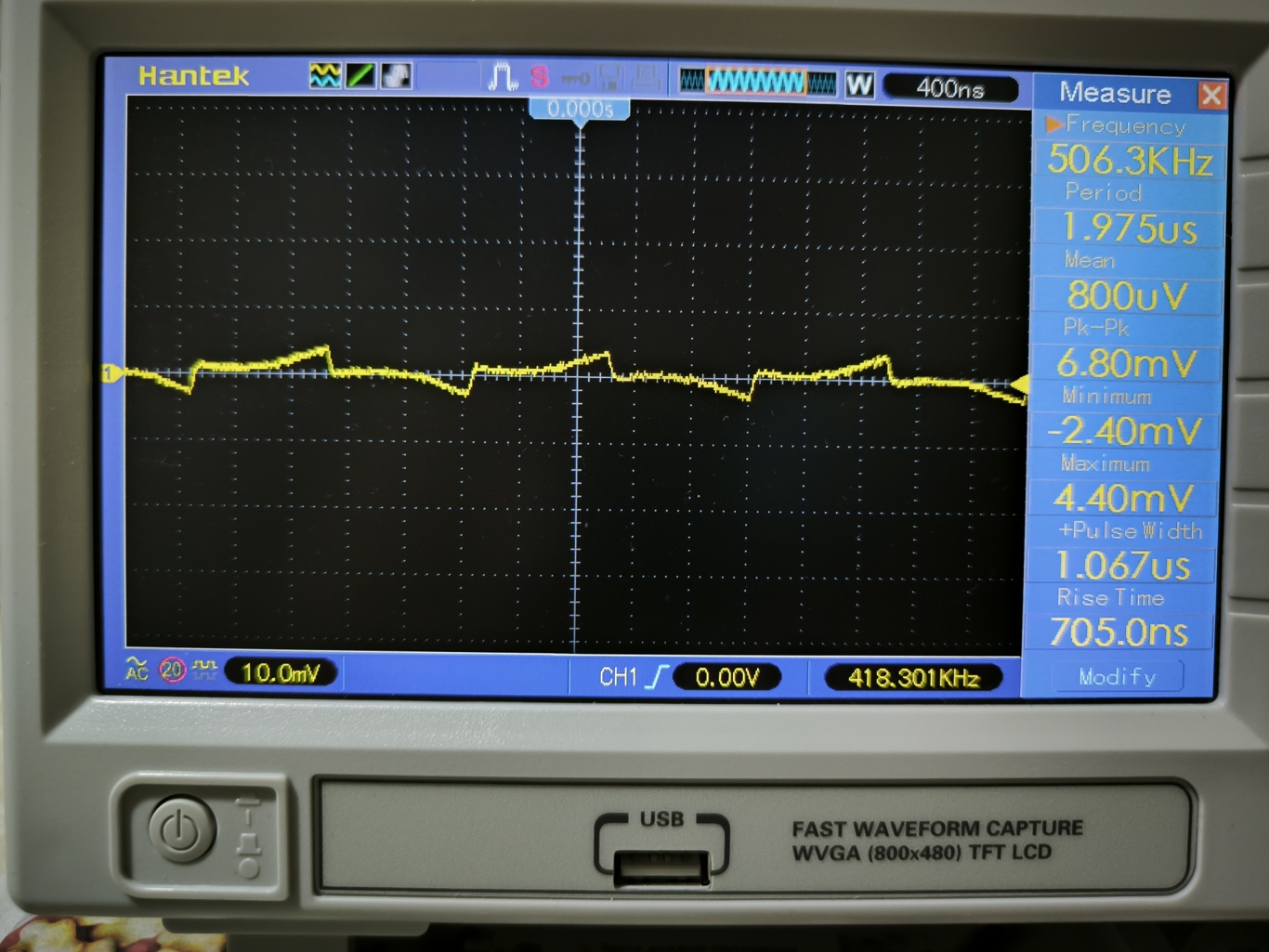

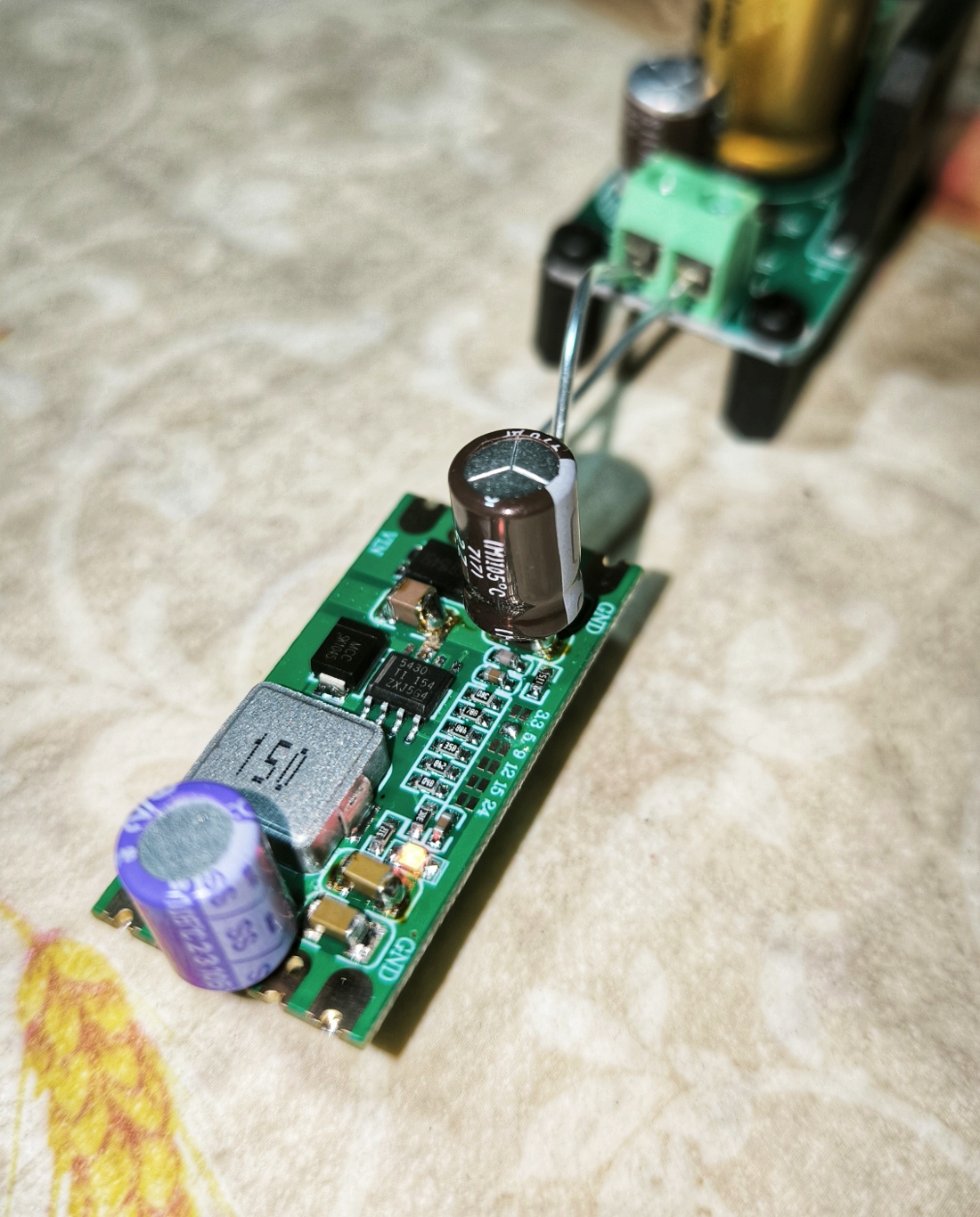

Для питания лиса вот эту платку выше причесываю, dcdc с фиксированной частотой 500КГц. TPS5430 в даташитной (почти) китайской обвязке. Тоже захотелось попробовать дерзкого но относительно чистого питания от импульсника. На выходе уже прибил до амплитуды меньше милливольта, осталось додавить пульсацию на входе преобразователя - на вход поставил простой выпрямитель на трансформаторе с мостом и банкой, кроме нормальной пилы 100Гц там и 500КГц с амплитудой 10мВ имеется.
4 лайка
Андрей, я всегда с интересом читаю Ваши исследования с питанием, но в этом случае позволю себе комментарий. Делать классический выпрямитель на трансформаторе, а после него шумный импульсный стаб и давить помехи ферритовыми индуктивностями, в корне не правильно. Правильнее и лучше для звука схема с импульсным блоком питания от сети и линейным стабилизатором после него. Сам стаб будет подавлять помехи и не нужен звукомерзкий феррит.
5 лайков
Вопрос - имеется платка Шокера, использую как dc-dc 12 в 5. Планировал ее домой, рекомендовали купить транс 220 к 12 для подключения к этой плате к переменному входу.
Лучше взять импульсный блок с 12в и к нему уже плату Шокера?
Или приличный ИБП , выдающий нужную напругу, без допстабилизаторов…Мне так кажется.
