Это специально обученная перемычка времен нестабильности распиновки data😂 но внешние клоки не прижились
1 лайк
Это как-то мне может помочь?
Ровно так и разведено, за исключением земли, которая взята с 28-го пина, а не с 23-го, как у вас.
Значит искать косяки, сопли непропаи.
Я выше в теме писал что эта плата, мягко говоря, неважно исполнена.
Берите флюс, паяльник и смартфон в качестве увеличилки, если нет увеличительных приборов типа микроскопа или стекол, и пропаивайте абсолютно все на этой плате.
Перед началом промойте как следует спиртом и после пропайки еще раз как следует промыть все со щеткой.
Они и отмыть то поленились, не только нормально испечь.
У моего экземпляра даже светодиод мигал
Белые сильно лучше исполнены а Mute у них можно завести прямо на HDMI разъем.
А какой в них чип стоит? Маркировку можете написать? И у приемника тоже.
Драйвер у них может быть любой в soic16
FIN1047
DS90LV047
SN65LVDS047
ADN4666
На белой у меня FIN1047 (ON Semi)
На черной DS90LV047 (Ti)
В цапе приемник DS90LV048 в корпусе TSSOP 16
Можно использовать аналоги FIN1048, ADN4667

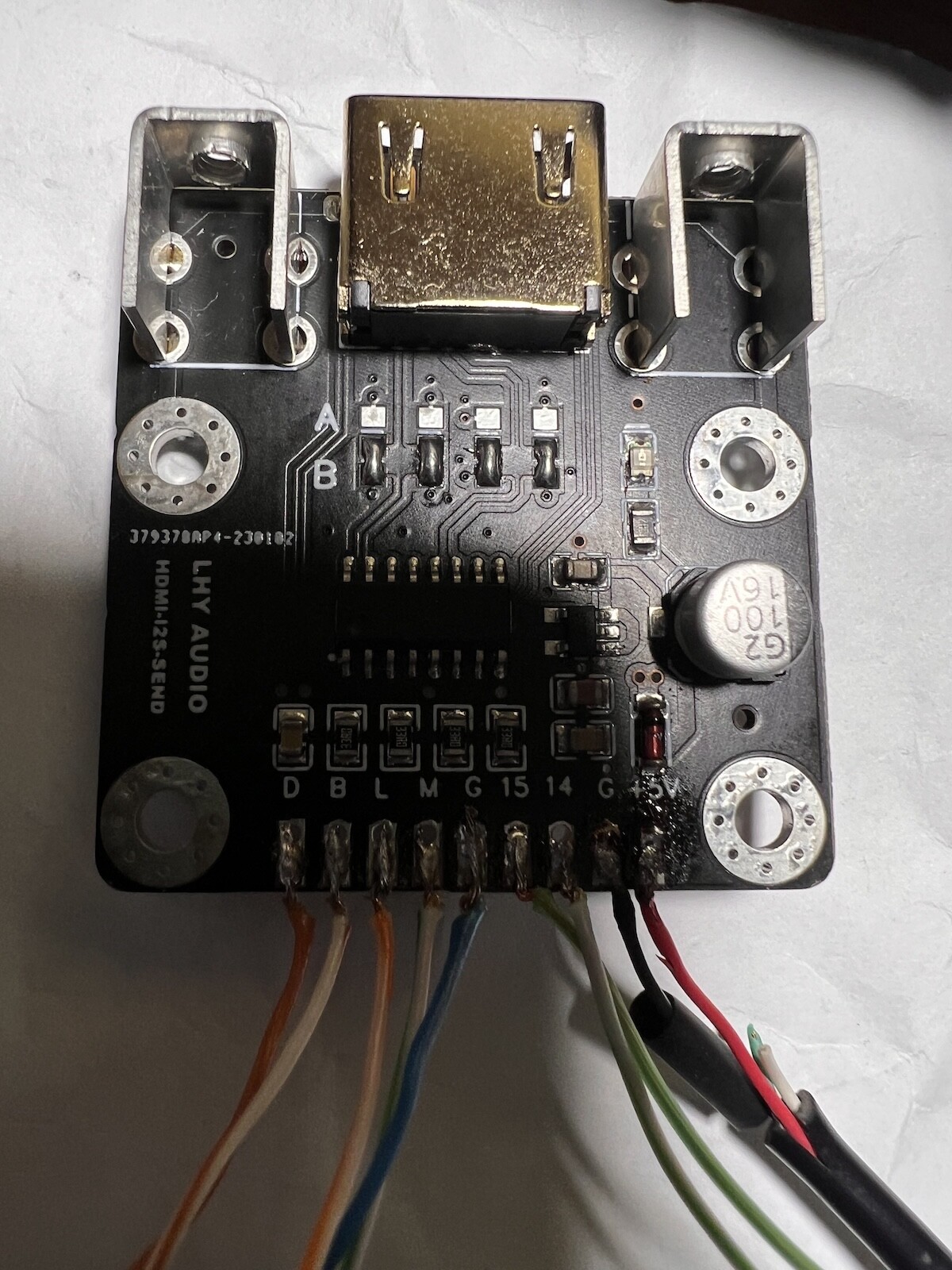

Спасибо за комментарии. Уточню - плата LHY - брал ее по хорошим отзывам, и у пары товарищей тоже от LHY, но большая, со всеми выходами, помимо HDMI, нормально работает.
Так и моя тоже запустилась, а после того, как пошевелил ее и поставил над лисенком - тишина.
Снял со стоек, все еще раз пропаял, прозвонил - нет звука.

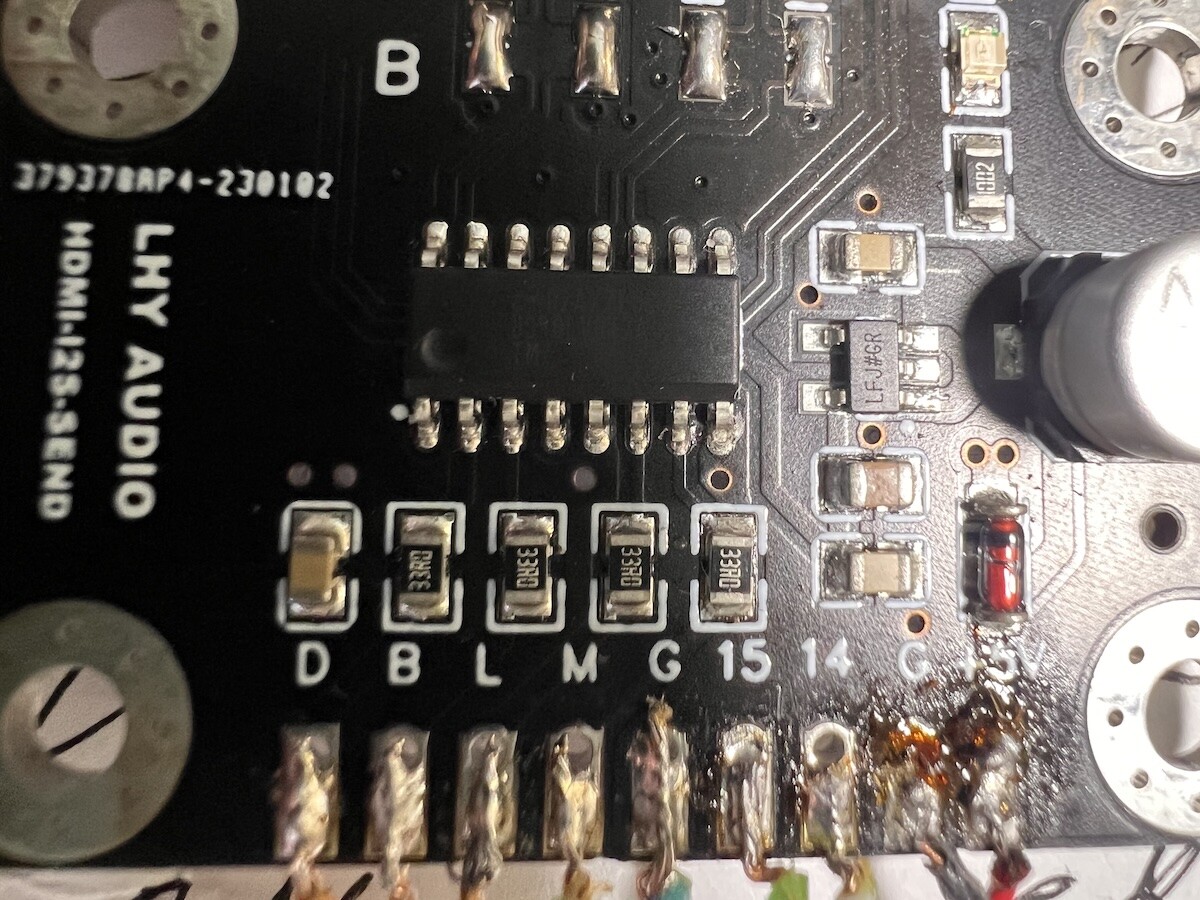

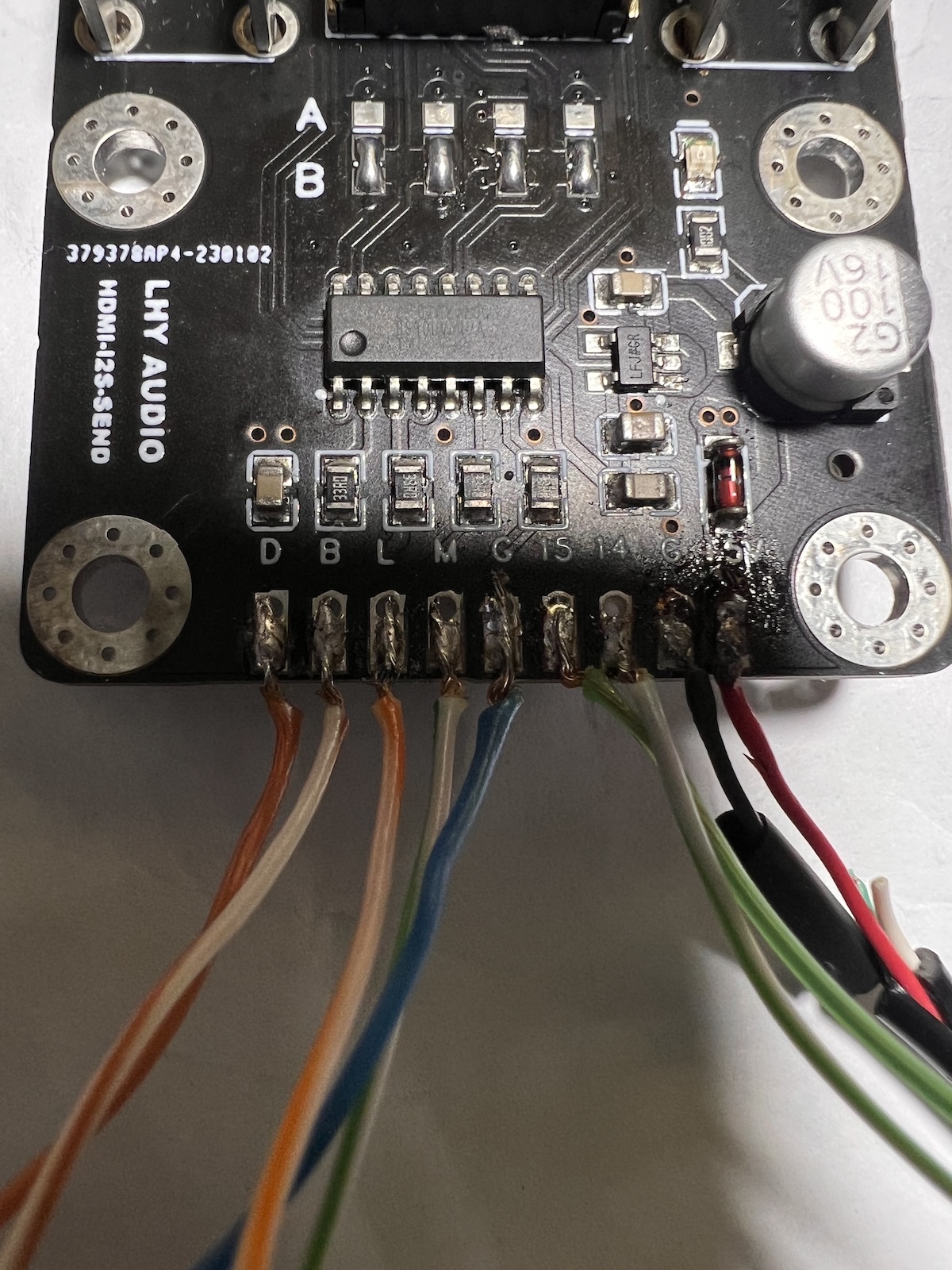

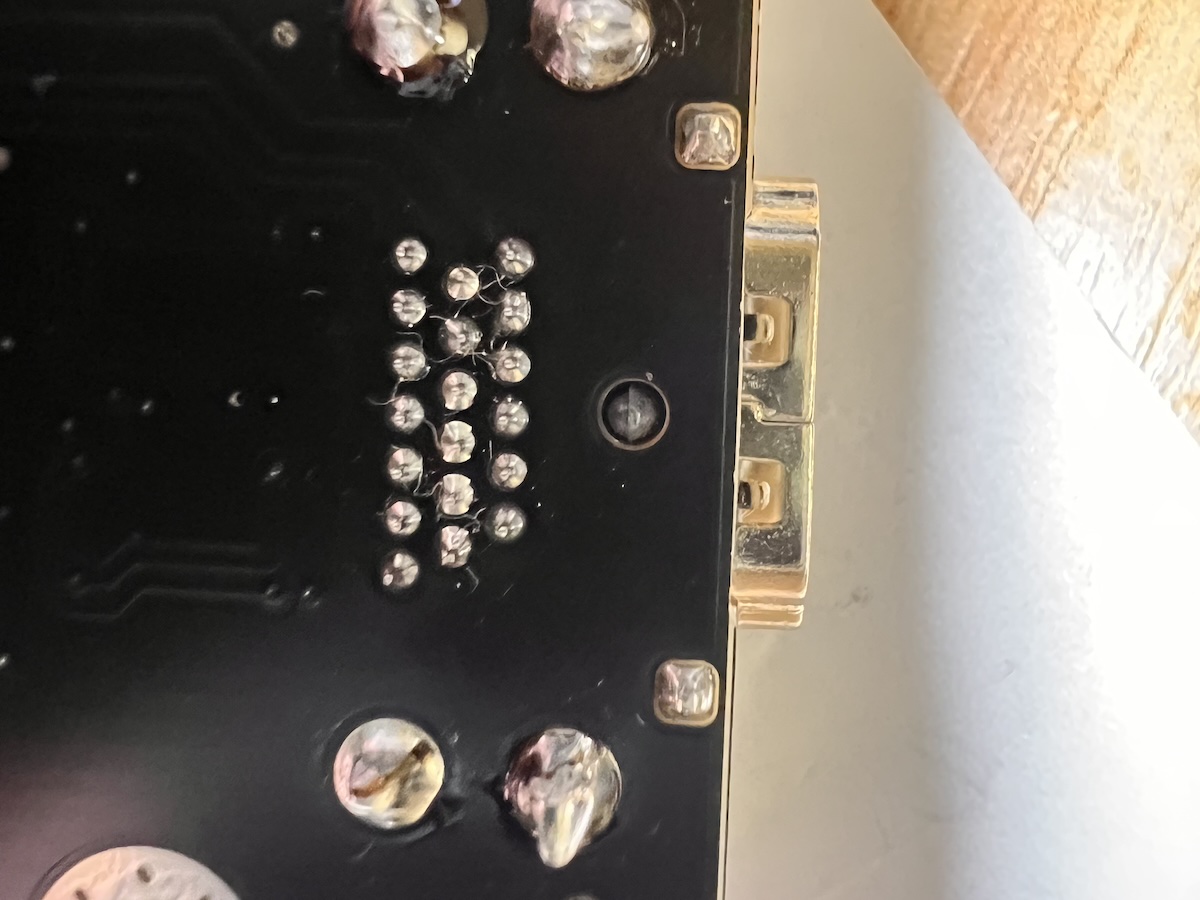

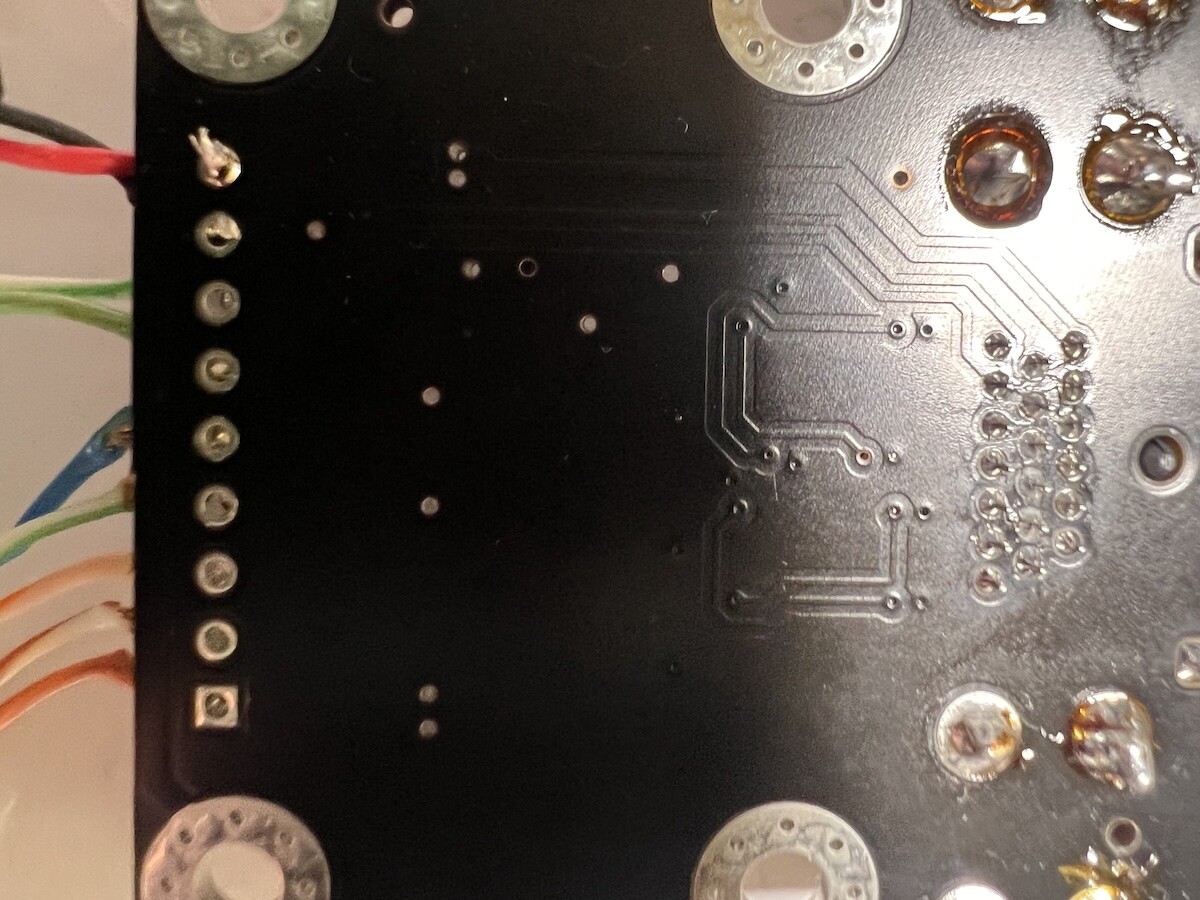

Вроде как все пропаяно на ней:
Ну, значит нужно заниматься диагностикой или новую покупать.
Кстати у меня черная другой версии, у нее HDMI не трухольный и без перемычек для смены фазы. Дороги сразу в разъем. И доп входы на 15 и 16 пин HDMI
https://ali.click/0dzptf
вот такая фиговина поможет в этом деле?
Или это днище вообще, и нужно за какие-то тыщи брать? Тогда проще белую плату заказать…
По поводу анализатора точно не ко мне. Тут я совсем ноль.
А как еще можно диагностировать? Осциллографа нет. Есть мультиметр, есть плата бигля - можно к ней попробовать подключить, чтобы исключить, что проблема в лисенке, правда, он в USB режиме работает.
А я нашел вот такой комплектик, на приемнике еще стоит 157 мультиплексор, так что можно еще один источник и2с подключить.
https://ali.click/saiqtk
Для dsd полезно.. Если это передатчик…
Но это приемник))
Полезно, если хочется например к фокусу, еще и аманеро, или блюзуб какойнить, или спдиф, не, мультиплексор вещь полезная.
Вопрос в том - насколько это качественное? Про мою LHY уж хоты бы много отзывов было на али, да и тут упоминали… а она одно подключение перенесла и ау(
Вы бы хоть минимальный набор диагностики провели. для начала ткните тестером после стаба, там 3,3 вольта должно быть.
1 лайк
Чтобы проверить хватит и тестера.Скачайте datasheet на установленную микросхему и пройдитесь в соответствии с ним по ногам (питание,масса,EN). В datasheet на D90LV047 даже схема проверки каналов нарисована.
спасибо за совет, попробую проверить
На многие микросхемы доки есть на сайте chipdip.ru.
тыкал на входе питание 5в есть, светодиод горит в полный рост.
после стаба - надо уже схему смотреть
