По началу все использовали, а потом дошло до перемычки
2 лайка
Там важно чтобы напряжение на этом пине было меньше некоторого порогового (не помню, какого именно, надо в даташите посмотреть). И чтобы ее было КЗ в случае какой-то аварии (и вообще, мы ведь не знаем, что туда ищ преобразователя выведено), я предпочёл резистор небольшого номинала, а не перемычку. Какого именно - не так уж важно.
100 Ом, при этом на пинах около 1 вольта остается

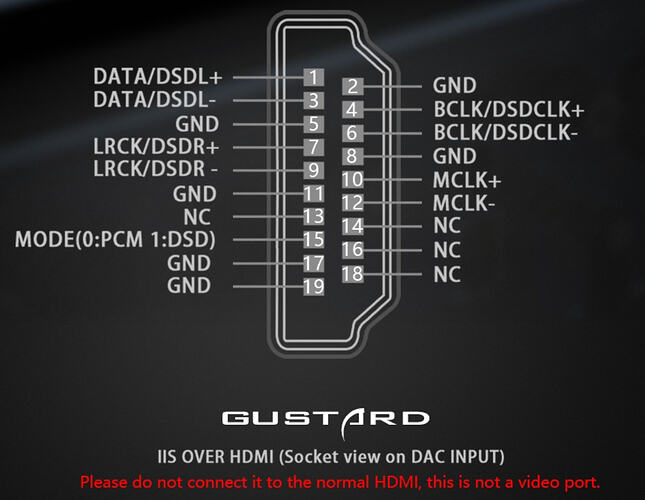

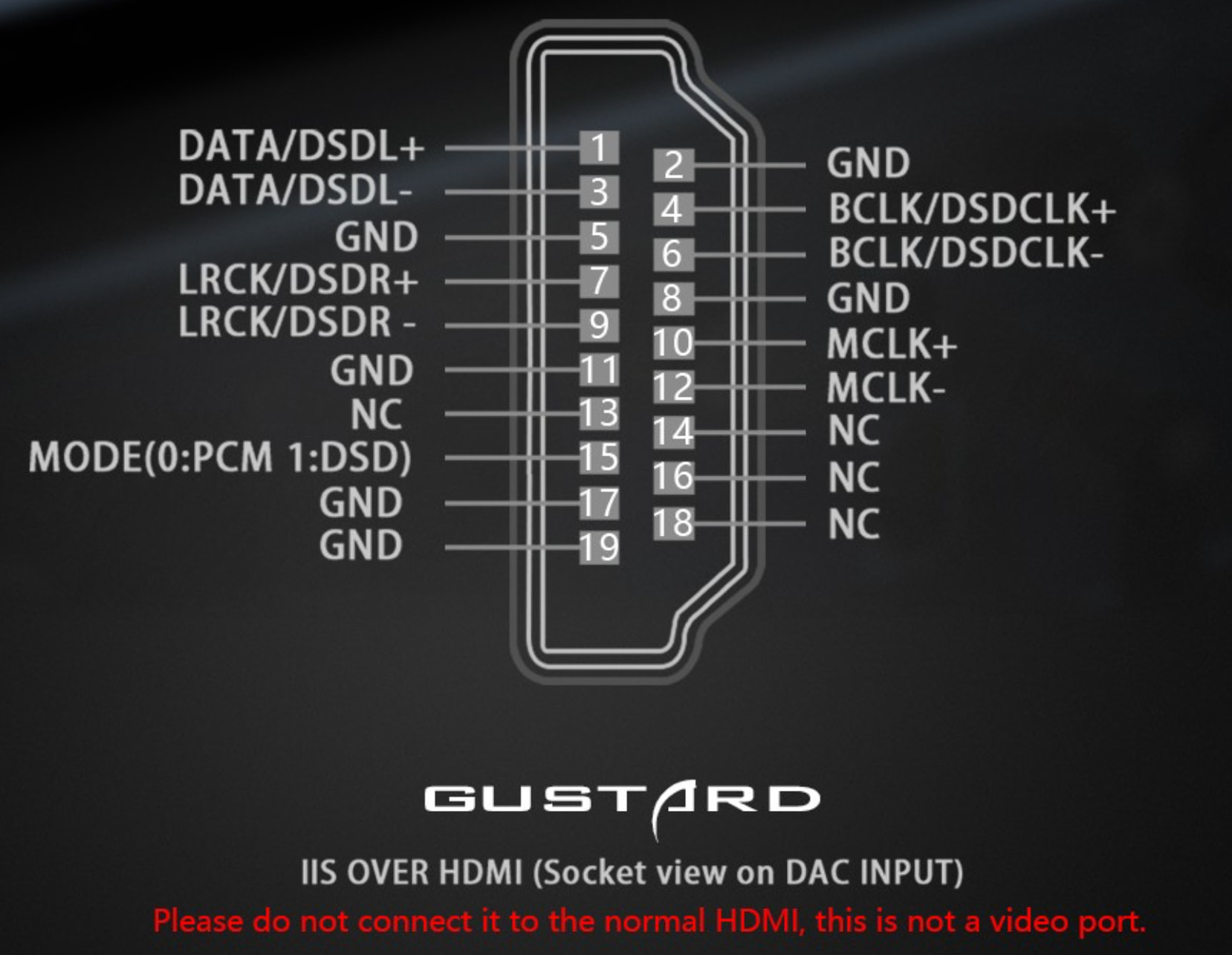

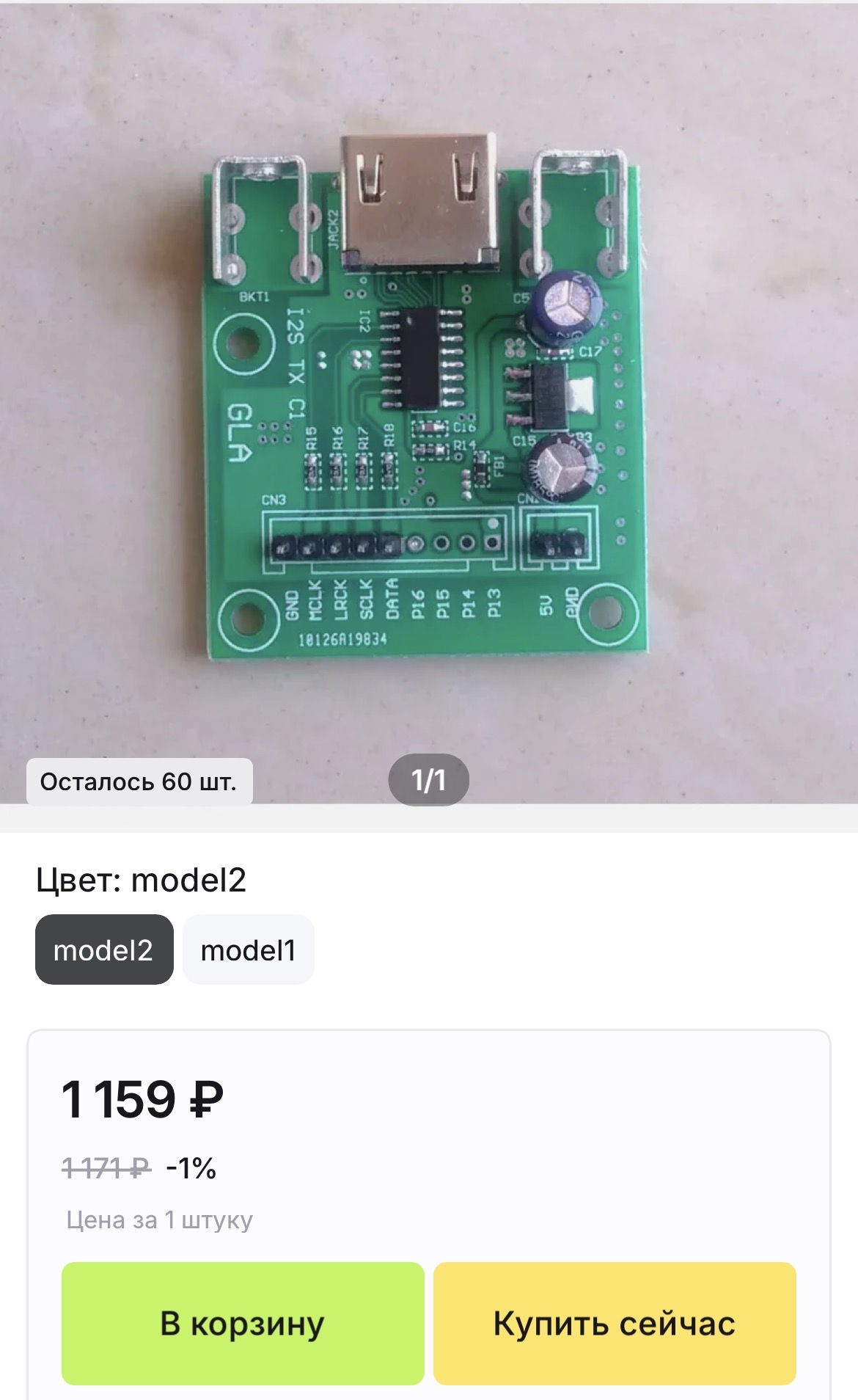

В этой же распиновка ps audio на hdmi коннекторе, gustard другую используют
Нет никакой другой распиновки LVDS, может полярность отличаться и больше ничего. Полярность меняется в настройках или перемычками на плате.
Вспомогательные линии у разных цапов Gustard где то используются, а где то нет.
Если DSD_on в ЦАПе на 14 пине, то лучше использовать другие платы, но они все хуже.
Тут можно подпаяться к разъему, но надо ли это решать пользователю.

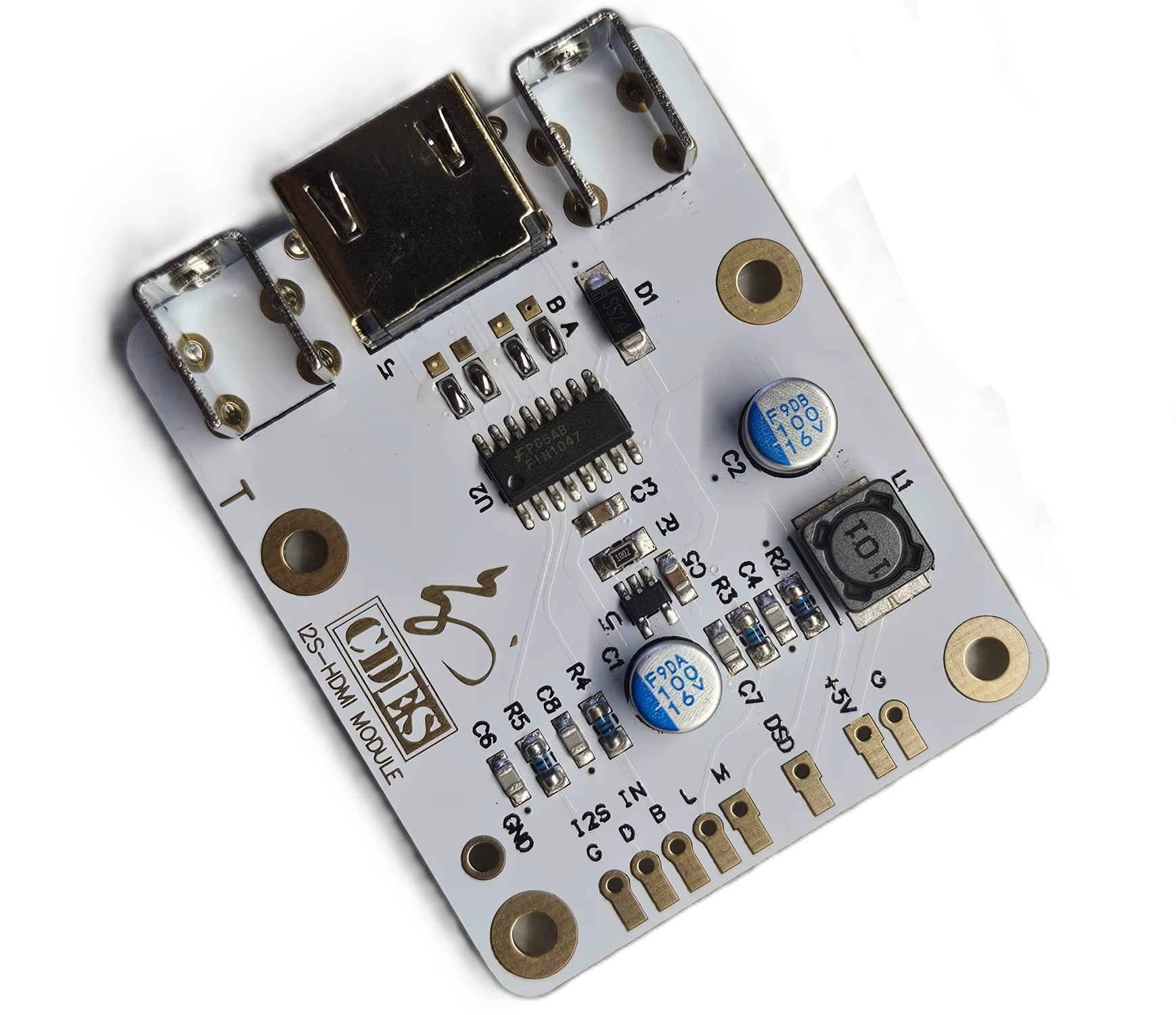

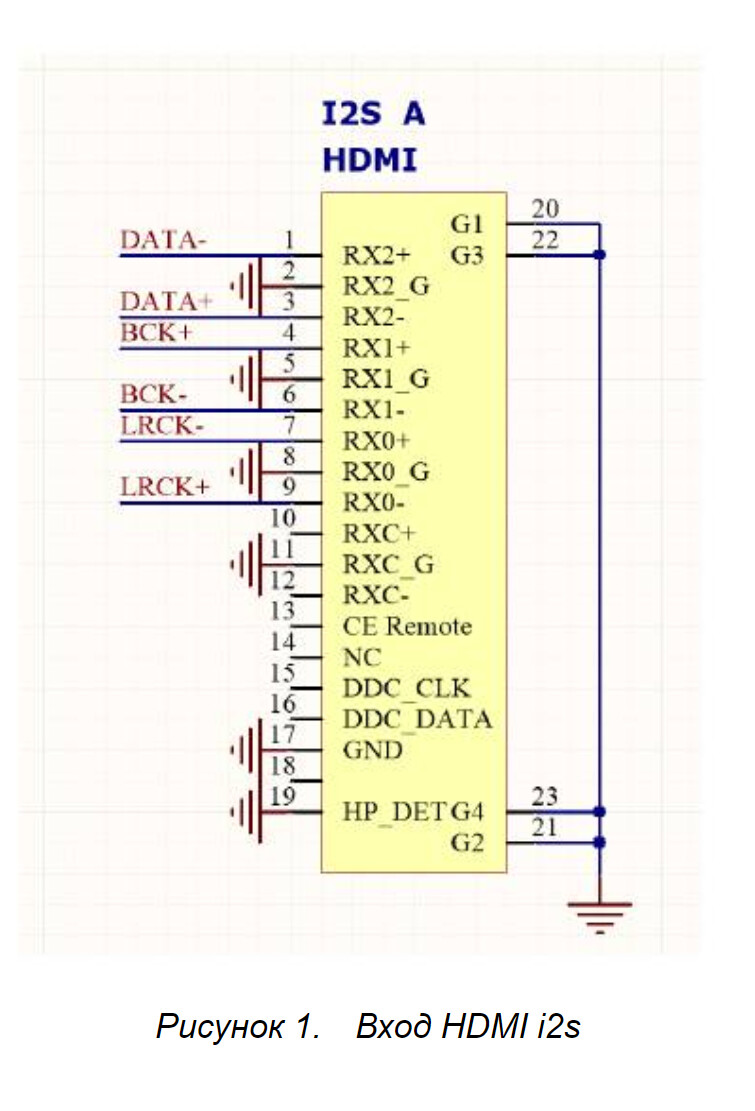

Распиновка белой платы с двумя вариантами перемычек:
Убедитесь наверняка какая у вас распиновка в цапе. Но если верить картинкам будет работать с любым Gustard.

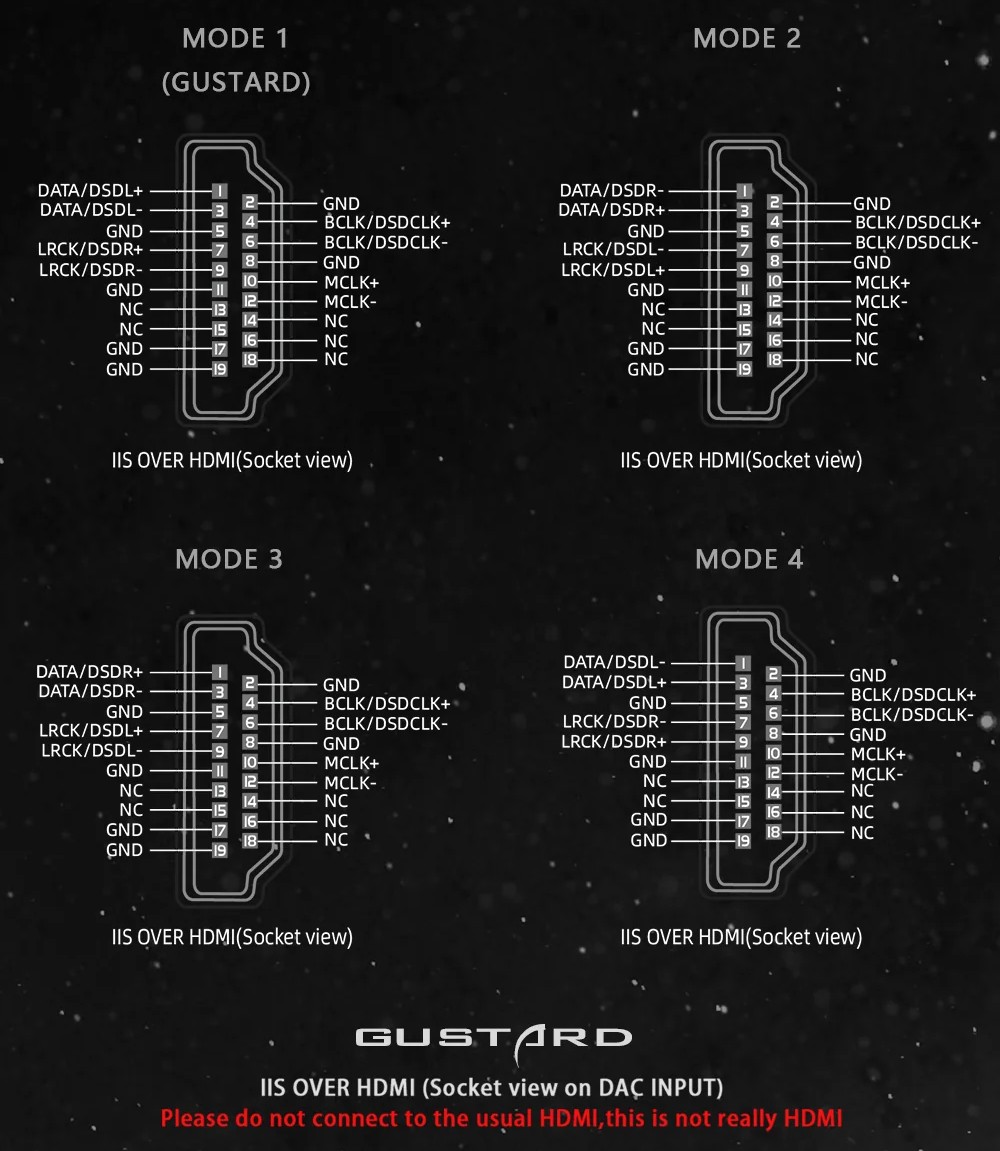

Видел вот это на странице описания R26 (полностью соответствует варианту A).
У R26II уже так :
У меня белая плата сейчас, с прошлым denafrips работала, с gustard только шум выдаёт
Denafrips с такой же распиновкой без MUTE и DSD/PCM как у свежих Gustard

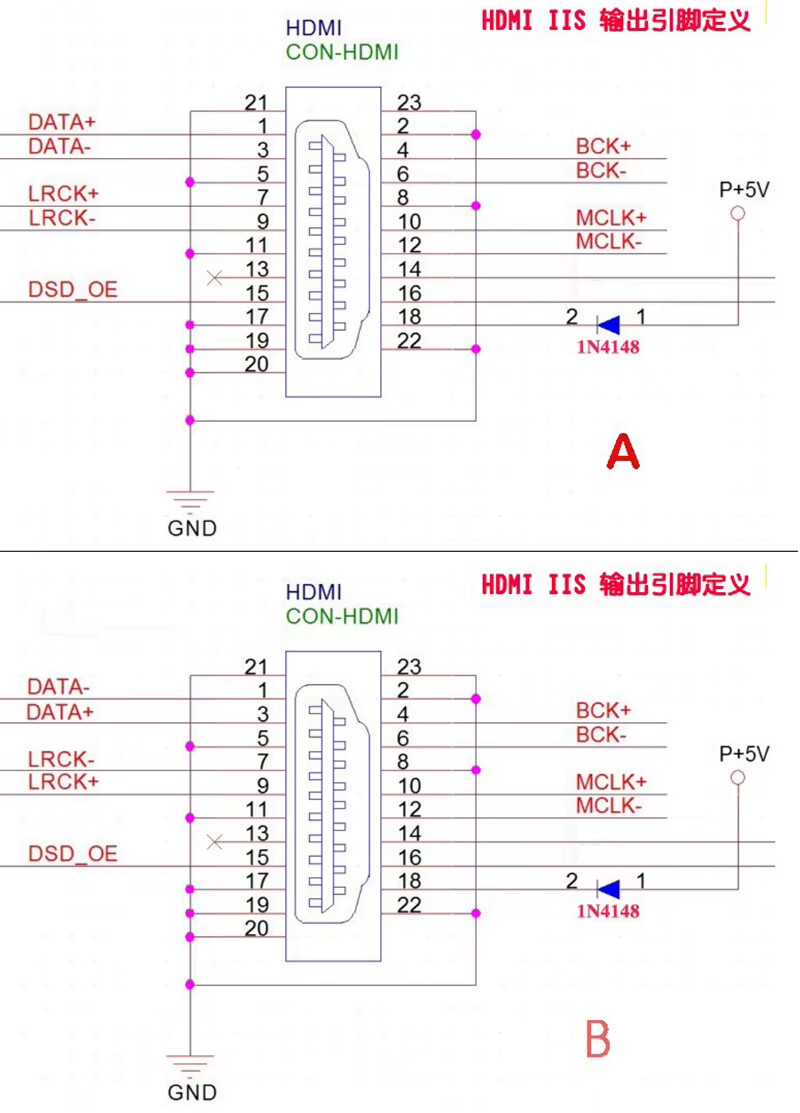

С обратной полярностью DATA и LRCK (вариант B на белой плате).
Может полярность стоит попробовать поменять, запаяв перемычки по другому?
У denafrips еще и сконфигурировать можно полярность, но у белой платы всего два варианта. Если работало в варианте A, то и с R26 проблем быть не должно.
Разница между denafrips и gustard точно есть. Лев рекомендовал hdmi кабель перепаивать на одном конце, и плату для gustard здесь рекомендовали, но не могу найти, где. Разница в dsd flag. Сейчас подключил max к gustard, он пишет, что на вход идёт pcm 176, хотя у меня только dsd всегда идёт с hqplayer. Переключил hqplayer на pcm, gustard частоту пишет правильную, но белая плата у меня зараяна под dsd.
Выясняйте что у вас там по факту с распиновкой и как активируется DSD в цапе
Если верить картинкам вообще никаких проблем быть не должно в варианте A

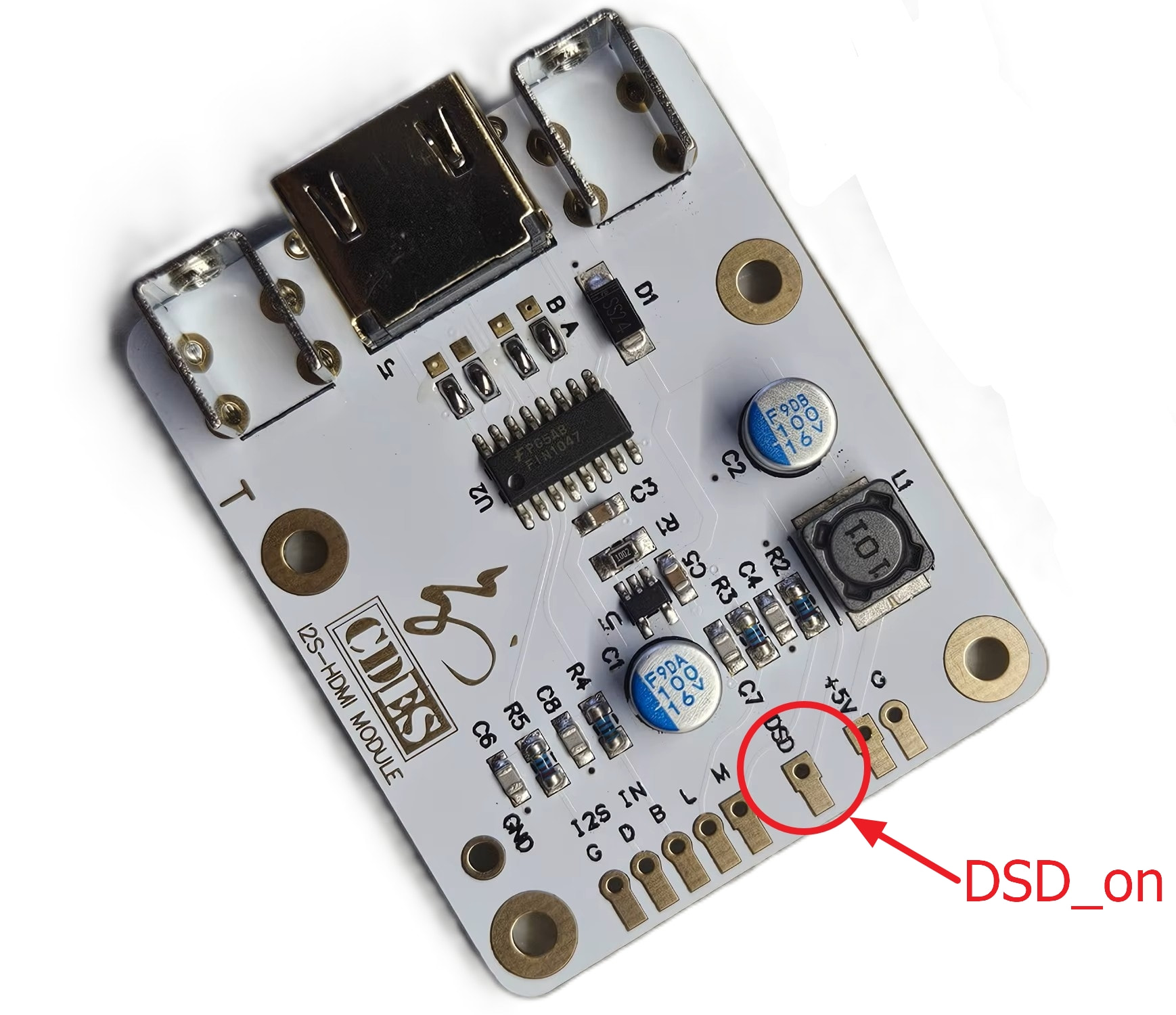

Если вдруг DSD ON активируется 0, то замкните контакт 15 на землю, предварительно отключив от Лиса.
И он у вас вообще задействован? Denafrips без него включает DSD, а R26 он вроде как нужен.
А куда его припаять к белой плате?
Спасибо!
Заработало?
Нет
На сколько я понял, вся разница в полярности DATA и LRCK, о чем я писал выше.

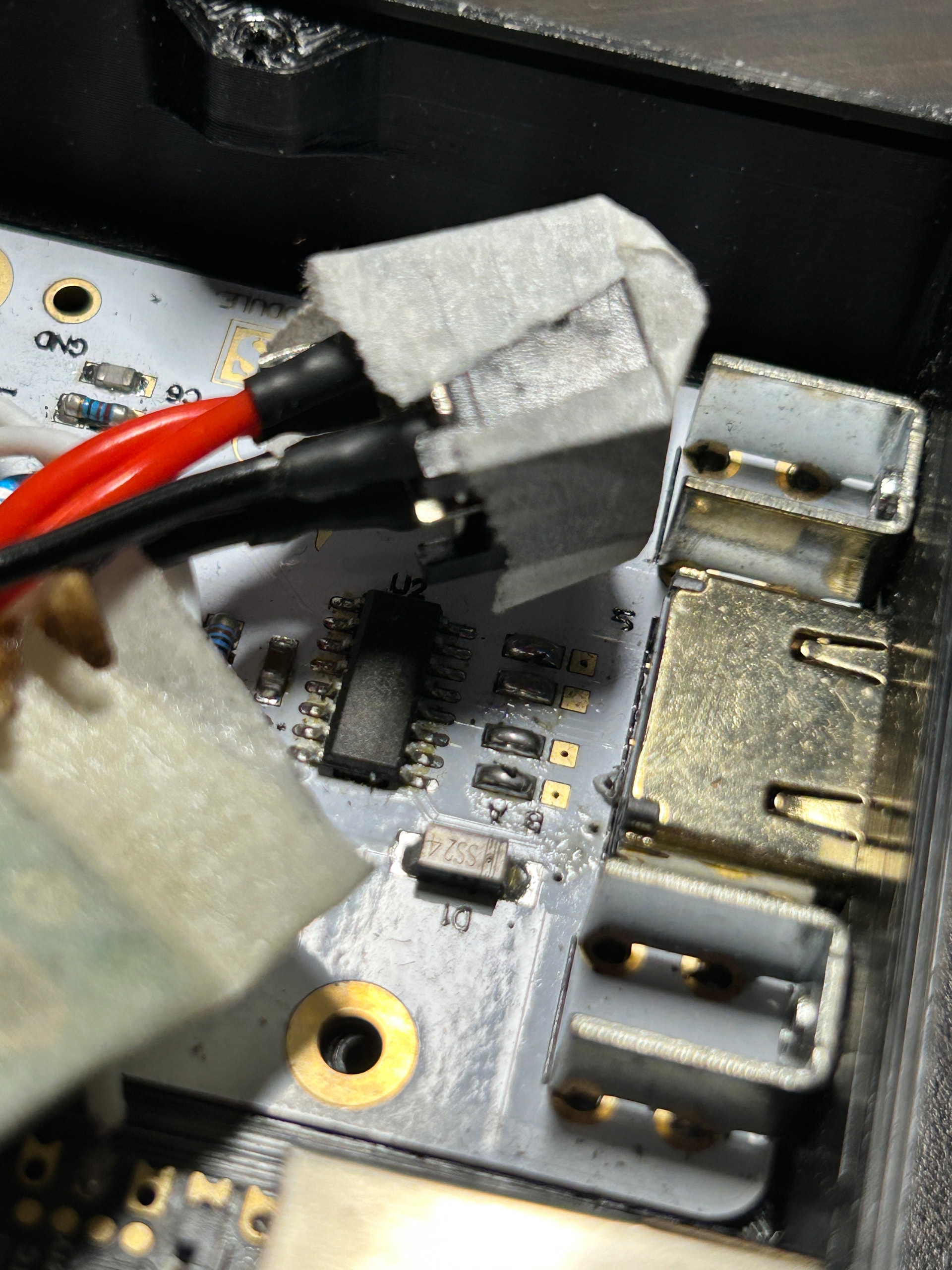

Дайте фото вашей белой платки пожалуйста.

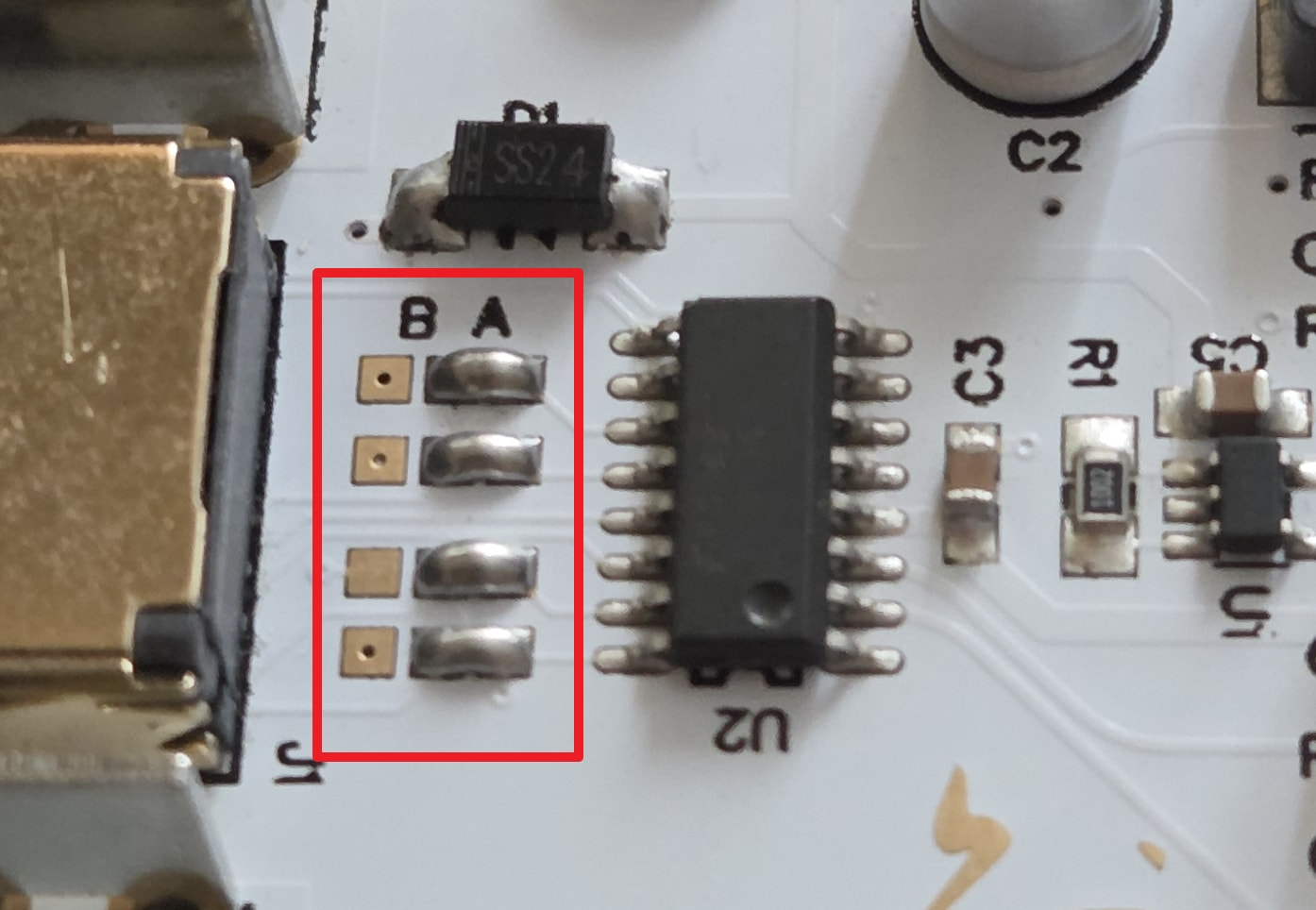

Какие там запаяны перемычки?
В принципе то не проблема поменять полярность прямо на платке.
У моего цапа, к примеру, требуется полярность B, но в цапе можно переключить как у A варианта и я не трогал перемычки, но если б не было, просто поменял на плате.
