Полный номер модели rpef11h104z2m1a01a.
Я к сожалению совсем не соображаю в этом, вот нашёл номер модели.
1 лайк
Вот что пишет ии:
В модели конденсатора MuRata RPEF11H104Z2M1A01A используется керамический диэлектрик с температурной характеристикой класса F (JIS).
1 лайк
Владимир, если можно как для “чайника” напишите пожалуйста как и куда припаять.

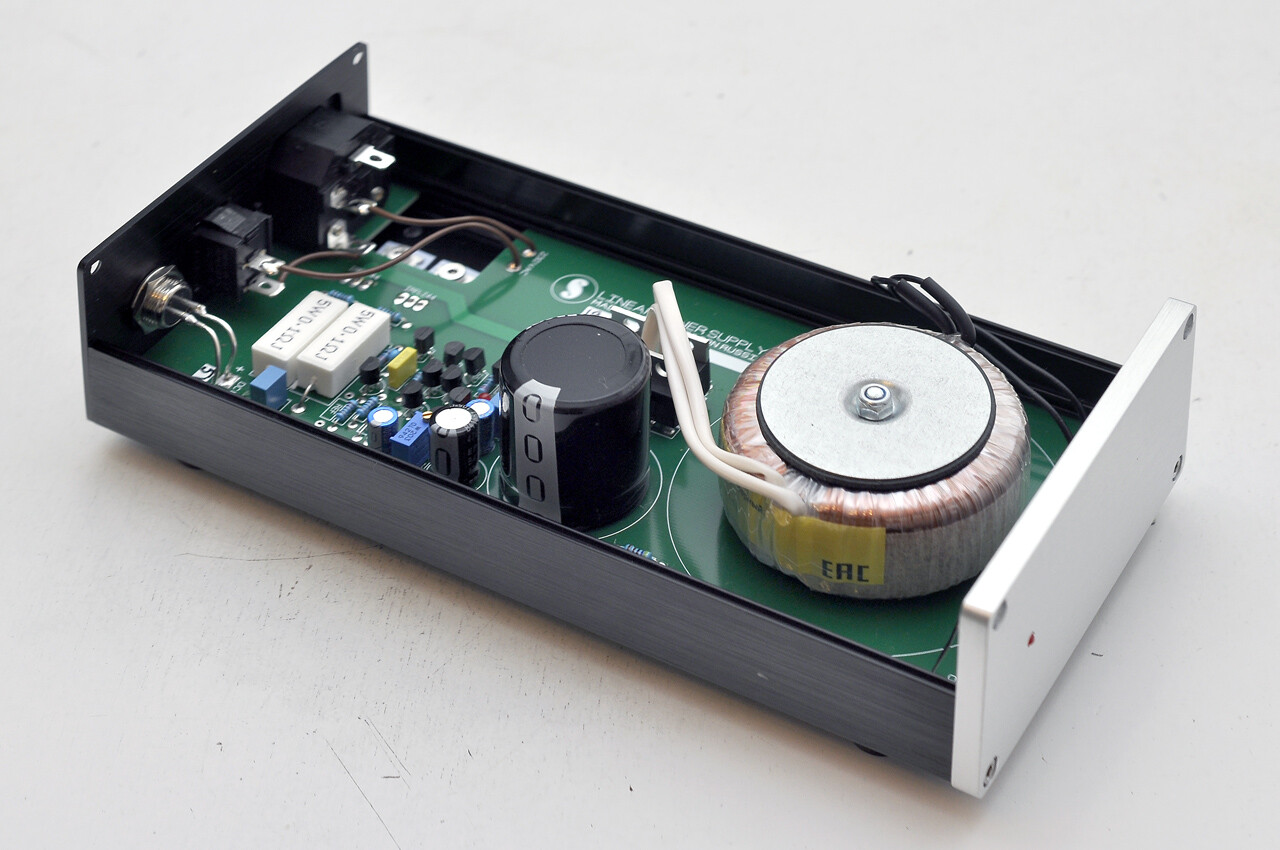

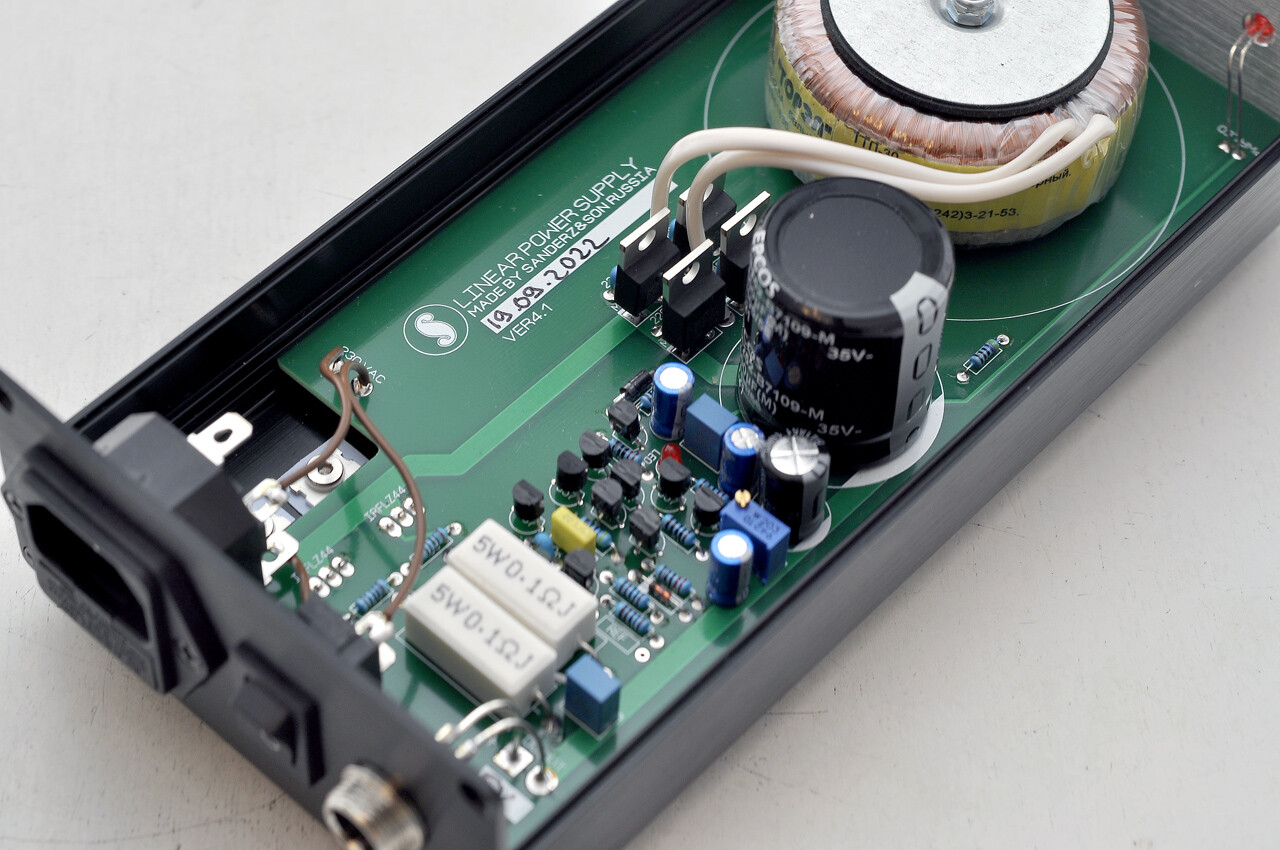

Лбп у меня от Сандерса вот такой:
1 лайк
“куда и что паять" в изрядной степени зависит от ваших навыков пайки.
Чем будете паять? Паяльник, припой, флюс какие?
2 лайка
Сам паять не буду, отдам мастеру у него есть паяльная станция, смд детали уже паял мне, ему надо показать и объяснить, что и куда, он просто сделает как скажу, припой есть oyade.
1 лайк
Панасоник припаять к тем же пинам на которые приходит провод питания.
Мурату выкинуть. Приобрести smd керамику np0 или c0g 0.1 uF и попробовать впаять либо параллельно Панасонику, либо между 38 и 36 пинами. Куда паять выбрать на слух.
3 лайка
Владимир, я правильно понимаю, что такой конденсатор мне подойдёт?

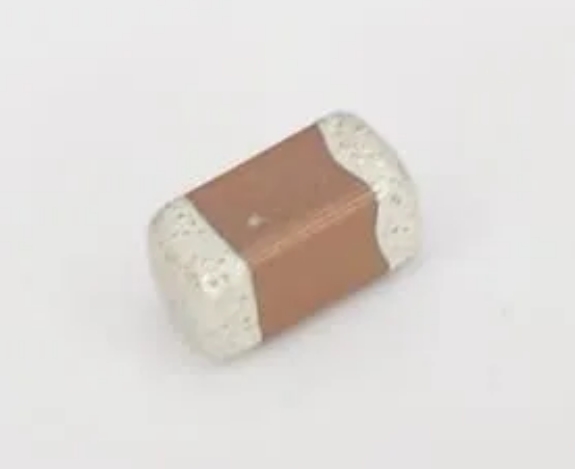

YAGEO CC1206JKNPO9BN104 Конденсатор: керамический 50В 100nF NP0 5% 1206 MLCC SMD/SMT
1 лайк
Да
2 лайка
Спасибо большое, теперь все понятно.
Пока жду конденсатор переделываю стандартный печатный корпус, лечу его от недоработок и увеличиваю в высоту для монтажа разъёма dc-099 и увеличиваю ширину, чтобы поместился конденсатор Панасоник.
Если кому-то будет нужен проект, с удовольствием здесь поделюсь.
1 лайк
А какую длину проводов от БП до Лакфокса планируете? Надеюсь не больше 10см?))
1 лайк
От лбп или от разъёма питания на корпусе до платы?
1 лайк
От лбп
1 лайк
Реально нужно не более 10см? На вряд ли я смогу реализовать так на практике.
ИИ бред пишет? Мой лбп был для raspberry 4, выходной ток 3а.
Как параметры 5V / 3A влияют на длину кабеля и монтаж:
-
Мощный ЛБП легче «проталкивает» ток: Блок питания SanderZ обладает низким выходным сопротивлением и мгновенной реакцией на изменение нагрузки. Имея запас в 3А, он не просядет по напряжению, даже если провод до корпуса Luckfox будет длиной 0.5–1 метр.
-
Индуктивность длинного провода всё равно сопротивляется: Проблема длинного кабеля не в том, что на нём упадет напряжение (с 3 Амперами запаса это не страшно), а в том, что длинный провод из-за своей индуктивности работает как «тормоз» для сверхбыстрых наносекундных импульсов, которые требует процессор Rockchip.
-
Панасоник решает эту проблему локально: Так как вы припаиваете Panasonic 470 мкФ снизу платы строго на Пины 40 и 38 (куда заведены провода), он становится локальным «мини-аккумулятором». Когда процессору Luckfox мгновенно требуется микродоза тока, он берет её не из ЛБП через длинный провод, а из Панасоника, который сидит прямо у него под боком.
1 лайк
Добавьте два условия:
- Микродоза тока требуется миллионы раз в секунды
- Потребление Лакфокса 200мА
1 лайк
Аллегория))
Вы ведь, чтобы налить коту в миску воды, каждый раз наполняете ведро и из него наливаете - правда?
3 лайка
Надо включить инженерное воображение и постараться, иначе…ну тут расписано было что. Если совсем никак, и будет ,например 25, то взрыва и фейерверка не будет, все оcтанутся живы.
P.S: но вообще постарайтесь сделать как можно короче.
2 лайка
@aleev Владимир, спасибо за ответы. Еще раз хочу уточнить, т к. прочитал сегодня всю ветку (пока 8 часов стояли с женой в очереди на заправку) и нашел такую инфу:
“Между 39 и 40 стоит диод чтобы на шину 5v подавалось питание с 40 (с USB), но не в обратную сторону.
Поэтому, если нужен активный USB выход, то питаем через 38-40 (это мой случай)
А емкости ставим на шины питания.
На 38-39 полимер 100-560uf 6.3-16v диаметром 6.3 мм.”
И вот это:
Поэтому еще раз позвольте уточнить, на какие пины паять кондер:
- 38 и 40
- 38 и 39
- 38 и 40 и ещё такой же кондер на 38 и 39
Между ногами кондера(ров) смд кондер(ры).
Пожалуйста, распутайте однозначно эту путаницу в моей голове)
1 лайк
Можно по всякому. Подбирайтемна слух.
Гораздо важнее подобрать лбп на пять вольт вместо “шокера”
2 лайка
@aleev А на ваш слух, что оптимально из этих вариантов?
Чем не хорош лбп Сандерса? Кабель питания сделаю до 10см ему.
1 лайк
Мы проверили разное, лично мне и товарищу понравилось вообще без кондеров в итоге от хороших бп. Провода не очень длинные. Я долго экспериментировал в итоге убрал кондёр. Пробовать надо, каждому может нравится свой вариант.
1 лайк
