как мне “это” разглядеть обратно(
Да, сложно с непривычки “развидеть” такое )))
3 лайка

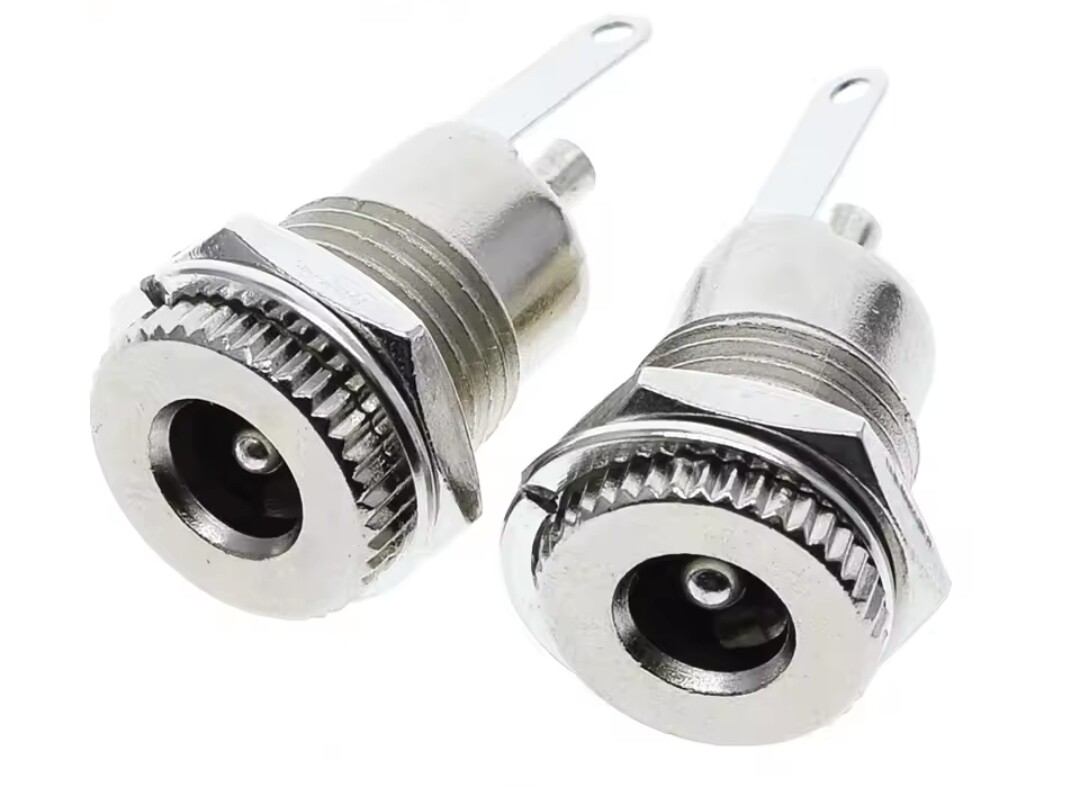

Эти разъемы, если китайские, очень плохенькие. У меня 2,1 и 2,5 мм такие. Контакт вообще плохо держат. Лучше уж такое хотя бы https://sl.aliexpress.ru/p?key=vBGXGUV. Да даже mini jack 3.5 и то лучше контакт держат.

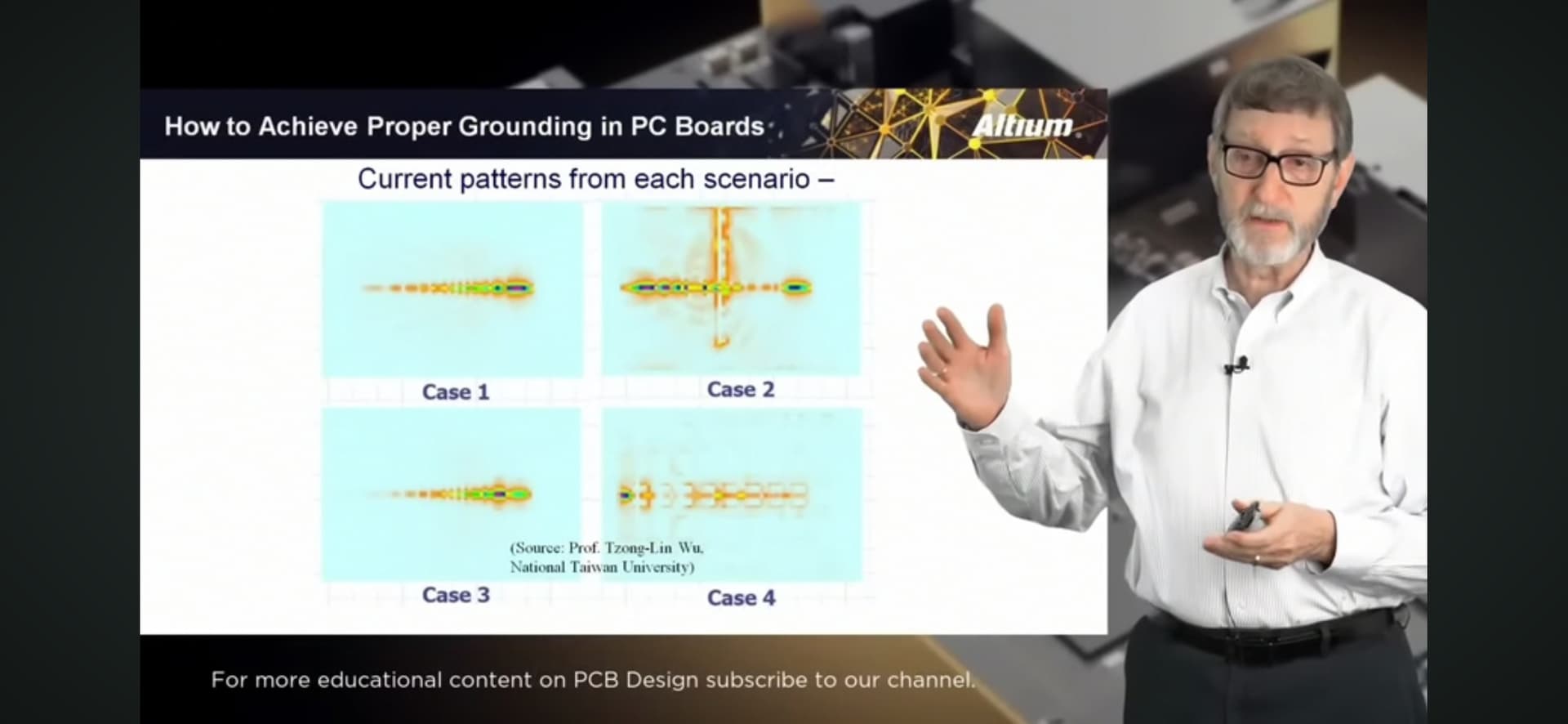

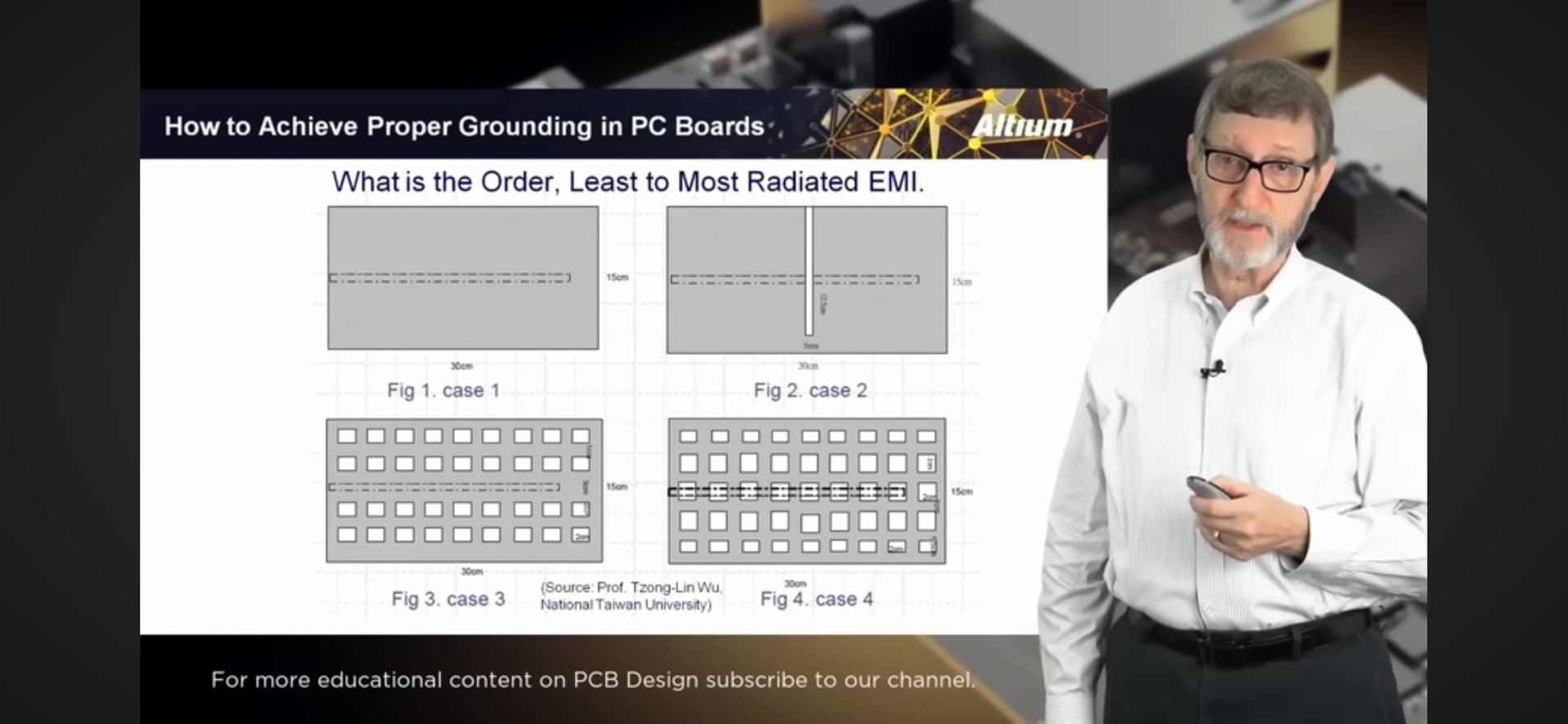

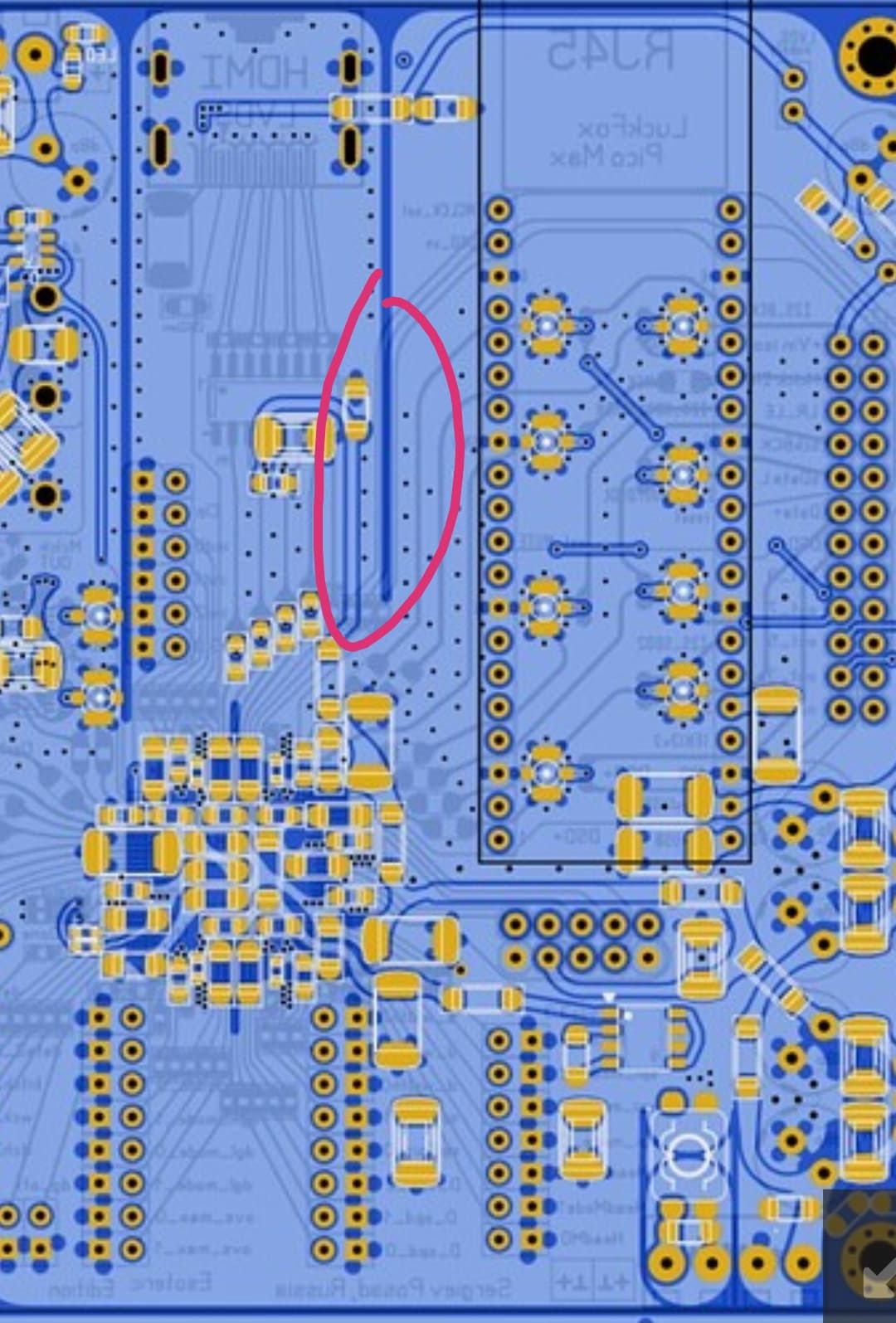

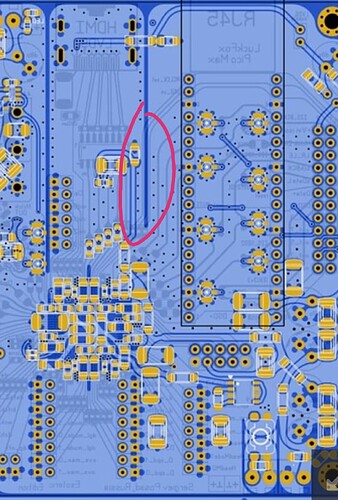

Вот этот дядечка думает иначе. Скорость нарастания фронта за 20кГц будет создавать обратный ток под дорожкой на земляном полигоне, а не по кратчайшему пути, поэтому волноваться стоит больше от перекрестья самих дорожек на разных слоях. А вот как раз разрыв земли прямо под дорожками явно не сделает лучше индуктивность. Case 2 - это ваш случай. Поэтому, как уже было сказано, лучше землю сплошняком, а обратный ток сам проложит себе путь аккурат под дорожкой с прямым током.
И про антенну вам не зря сказали, все, что не пойдет по пути следования под дорожной с прямым током расползется вдоль разрыва земли и будет так с каждый раз с частотой тока на дорожке, которая упёрлась в земляной разрыв.
5 лайков

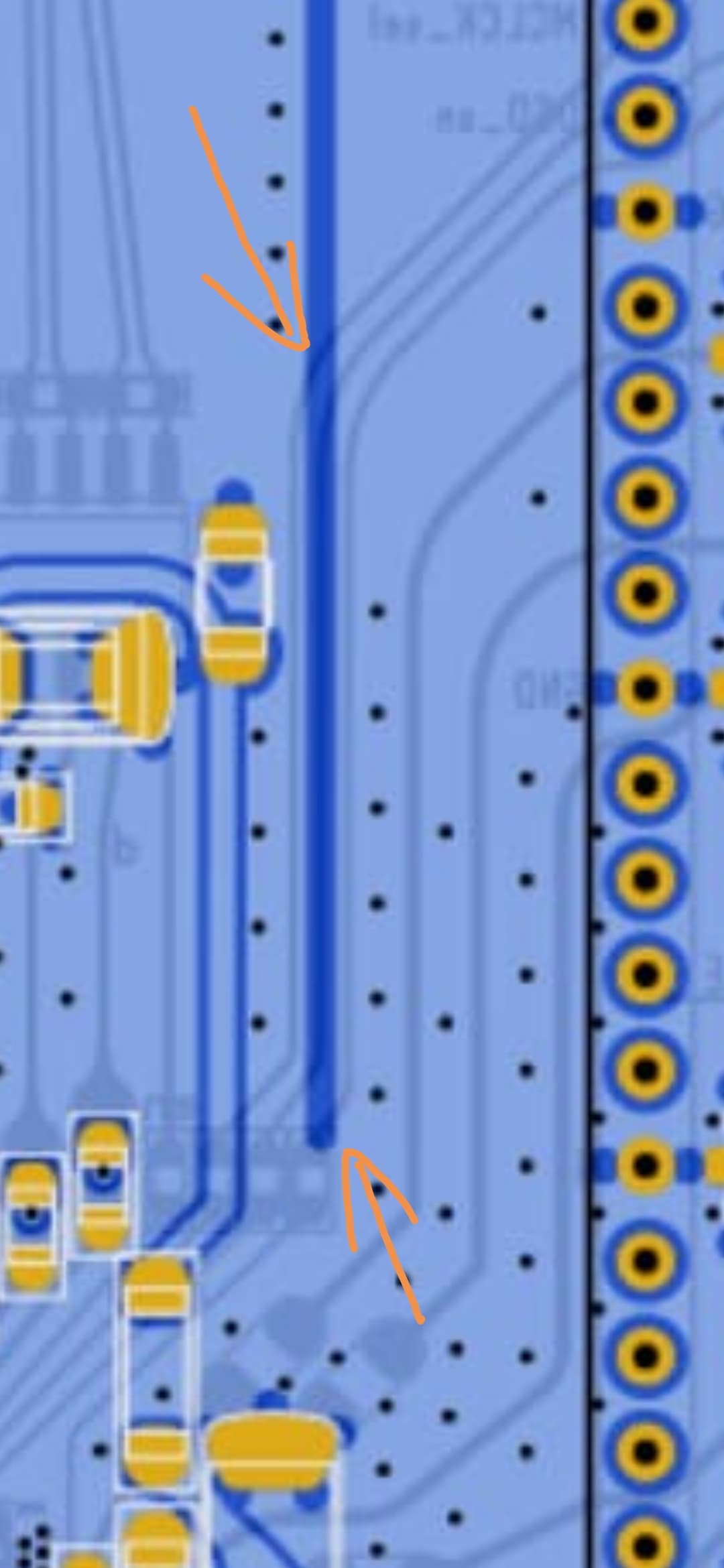

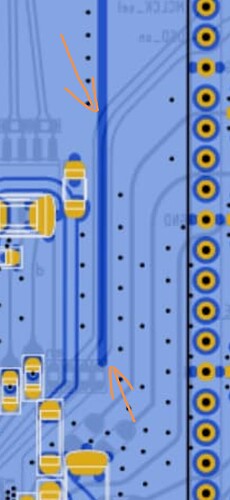

Только дорожки там идут вдоль, а не поперек, и дорожки это управляющие, всякие энейблы, мьюты, ресеты. Так то все логично, но немного не тот случай. Ну конкретно тут, можно и убрать разрез, а вот с генераторами наверное не стоит.
Ну прям не пересекает? Одна дорожка посередине вообще не имеет земли под собой. Ну и как говорил Рик Хартли, изменение сигнала может быть хоть один раз в день, важнее тут скорость нарастания фронта, она определяет частоту . С генераторами тоже не вижу проблем, там тем более частоты на которых обратный ток не будет гулять по всему земляному полигону, а пойдет вдоль прямого тока. Вообще, практика разделения земель чаще всего идёт в парадигме разделения низкочастотных и высоко частотных блоков на плате и частоты именно по фронту спада и нарастания сигнала. В этом смысле лисёнок дрыгает gpio на En, Mute, Reset не так уж низкочастотнее, чем генераторы, все-равно выше 20 кГц
3 лайка
Скиньте ссылку человеку на видео это где про трассировку рассказывается- она на 3 часа
Это если про нее речь, то вот оно. Очень интересная лекция. https://youtu.be/c-VAPqNBDRU?si=2V1Jt4kAj4v2Up0u
3 лайка
Коллеги,
Собираюсь в ближайшее время заказать слегка модифицированную (или модифицированные) плату адаптера для Лисы, поэтому вопрос - нет ли готовых герберов для заказа чего-то подобного (или другого, но для Лисы), чтобы заодно заказать? Спасибо заранее.
1 лайк

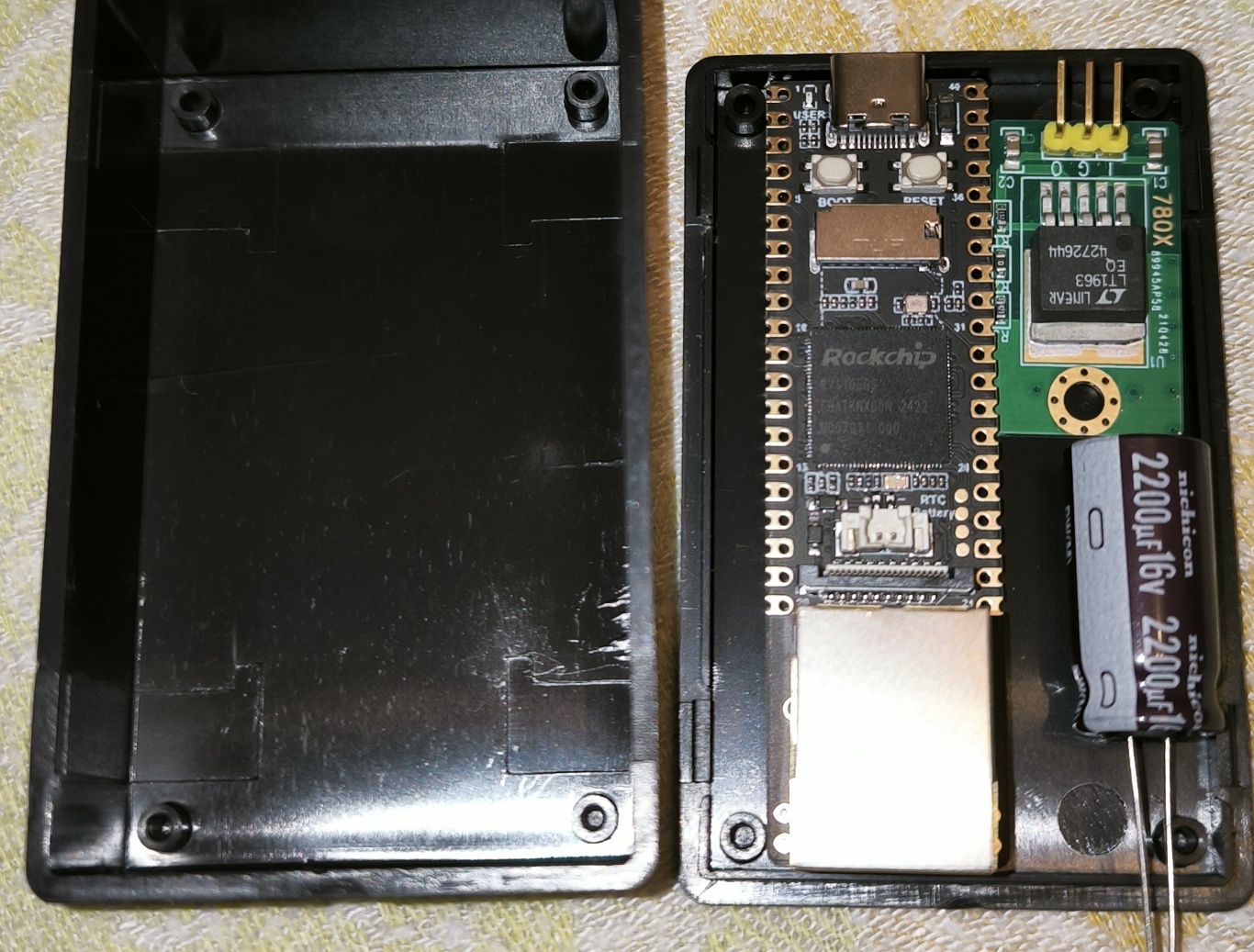

По совету @iTuner доехала корпус-коробочка. Подтверждаю, очень годная заготовка для упаковки лакфокса при эксплуатации только лишь юсб. Довольно вольготно помещается и лисенок и мелкая платка стабика и емкостишка на вход питания самой платки, разумеется на боковой стенке поместится и гнездо-мама на ввод питания. Если же срезать мешающие по углам шпеньки, то полезной площади ещё процентов 15 прибавится.
3 лайка
С почты постучали… Такие же приехали !
Андрей ! Вы на один стабик мне сносочку давали . А можно сносочку на эту платку , раз коробочки побольше пришли . Можно в личку .

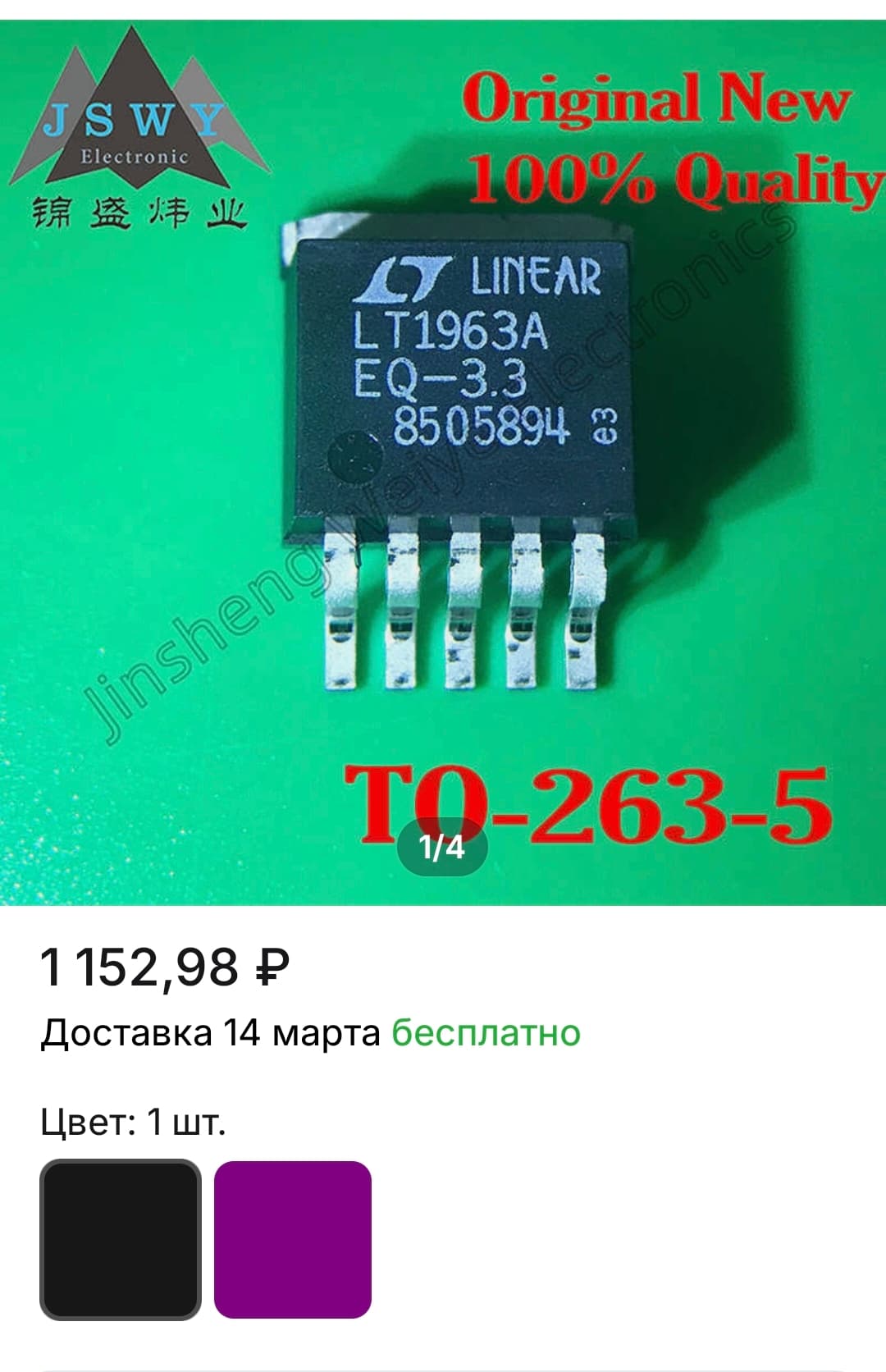

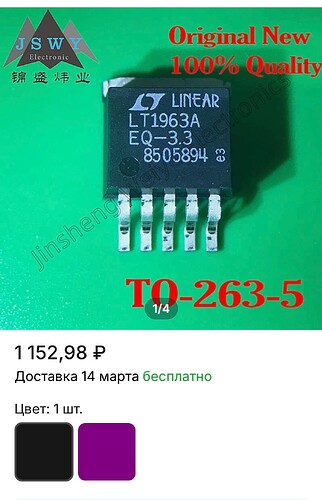

Искать на Али по ключевому слову lt1963, свою несколько лет назад брал, много у кого там были они. Сейчас или цена неадекватная или страшный крокодил на здоровом радиаторе. Те, что обсуждали ранее, ams1117-5 тоже заказал одновременно с коробками, но их отправляли долго, не доехали ещё. Обязательно попробую и их, благо размер платок ещё меньше чем у той что на фото.
2 лайка
Поверьте))
Лучше вот это:
1 лайк
это стремная тпска((((
1 лайк
Уже жду и версию на Ultra

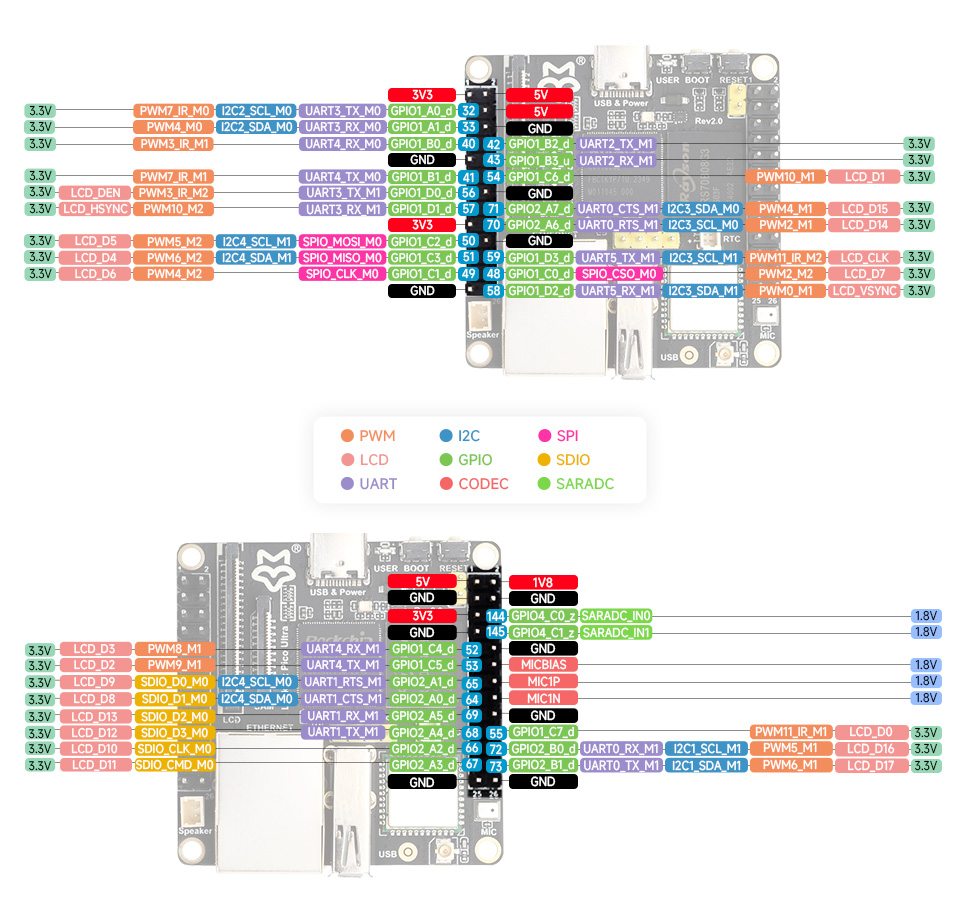

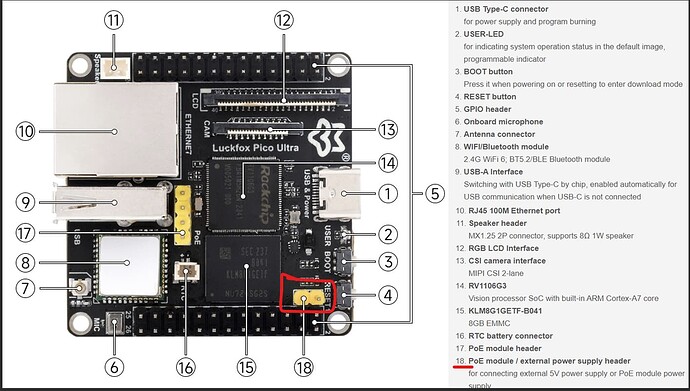

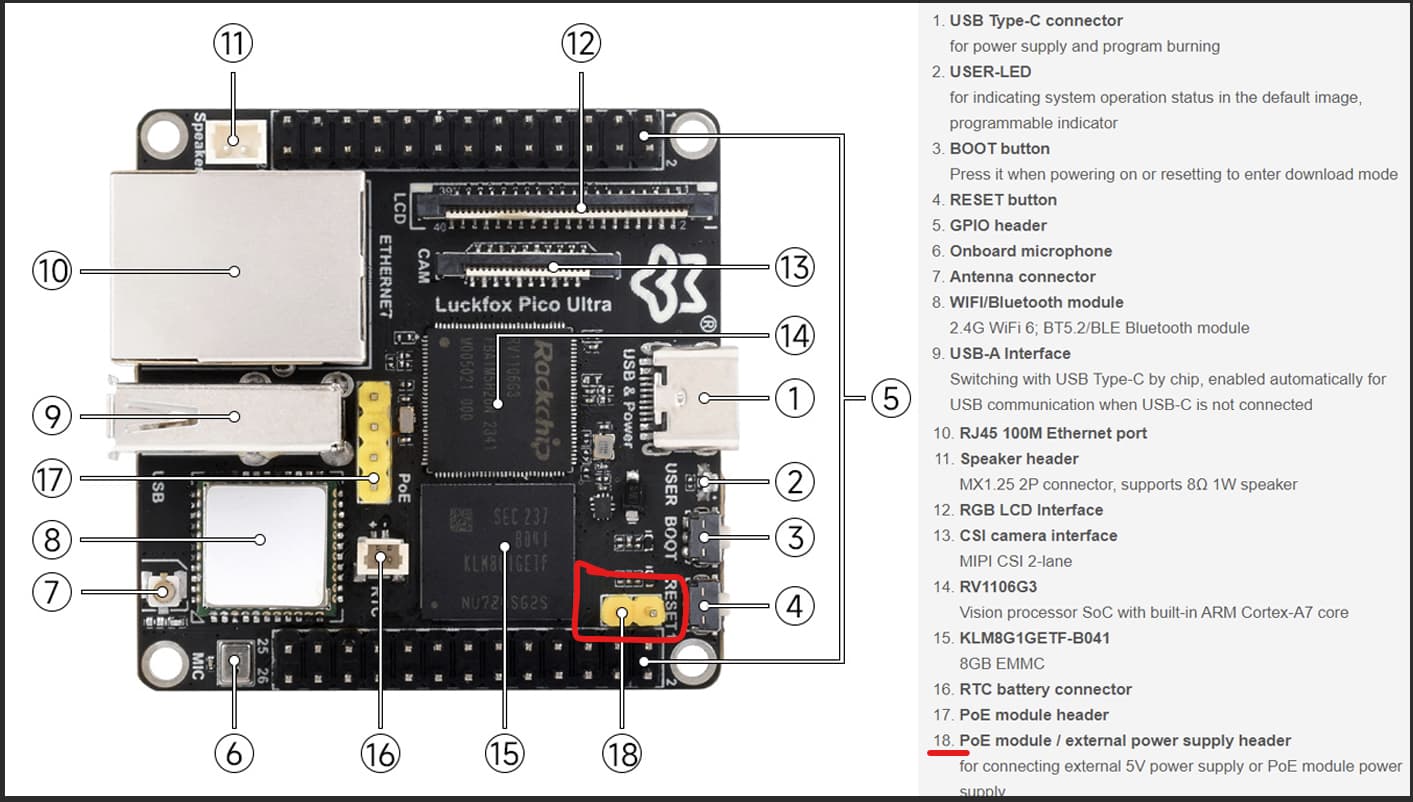

Тут встал вопрос на будущее - на ультре на какие пины можно подать питание?
Вижу “5V/GRN” с двух сторон, а “IN” не вижу

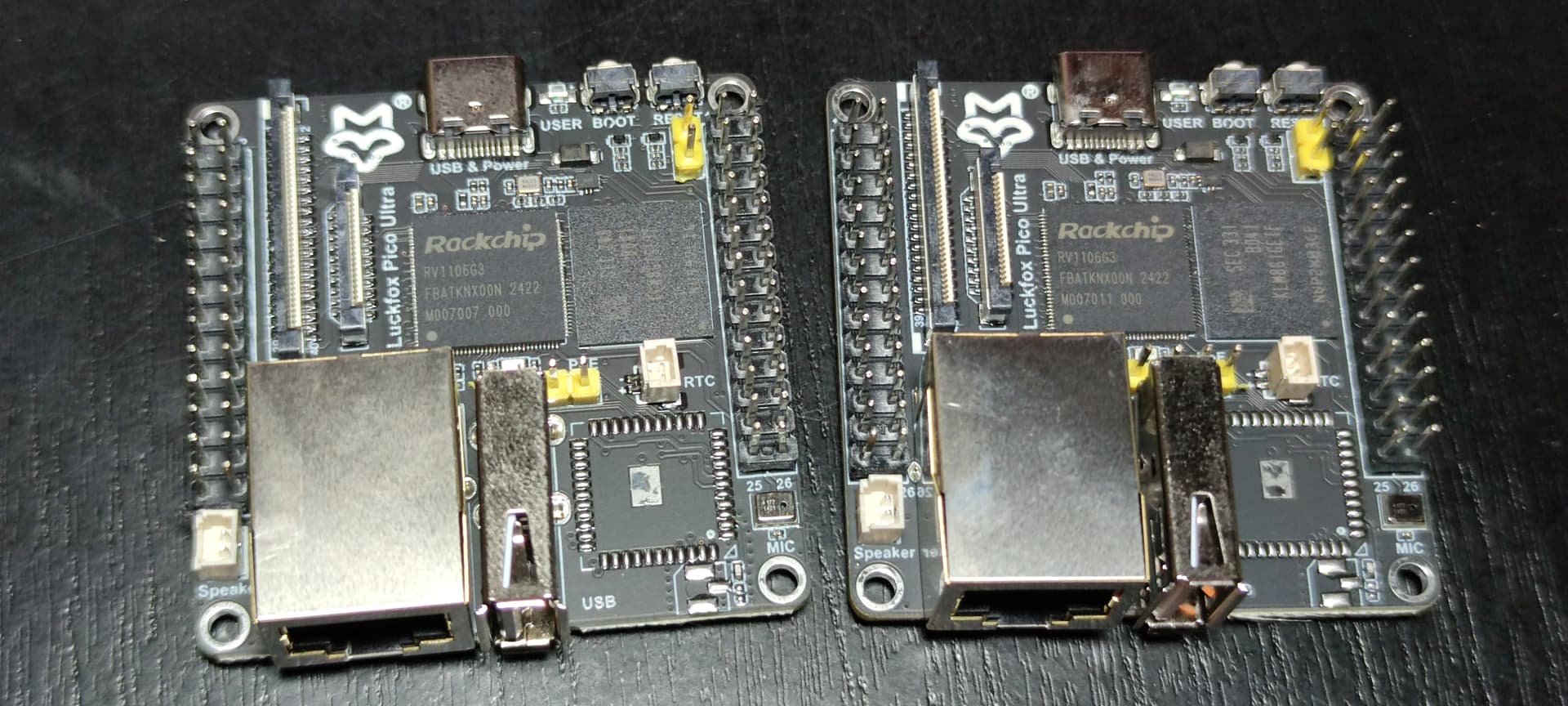

Почему то все вай-фай и блютузом брезгуют, берут голую Ультру. Неужто возможность обойтись без шнурка не привлекает?
4 лайка
Если шнурок вот он уже есть, зачем же без него, когда это надежнее.
По опыту с тинкером - с wifi больше жрёт и сильнее греется.
4 лайка
