красиво и "э"стетично.
желательно выровнять по длине dsd l и dsd r учитывая создаваемую емкость длинами проводников и переходых отверстий (при использовании двухсторонней разводки схемы).в последствии учесть прохождение силовых проводников, минимальным влиянием на i2s сигналы.
Длинная петля. Пустите вторым слоем.
Тогда тем более, зачем создавать лишние трудности, возьмите конденсаторы “с ножками”, диаметром 6,3. Аккуратно рядышком встанут.
С ним
остерегаюсь выводных панасоник/матсушита в чипе дипе брать . подделки бывают.
только хардкор из старых проверенных запасов от благочестивых поставщиков ).
p.s.
пасхалка :
для ярых максималистов чистого питания .

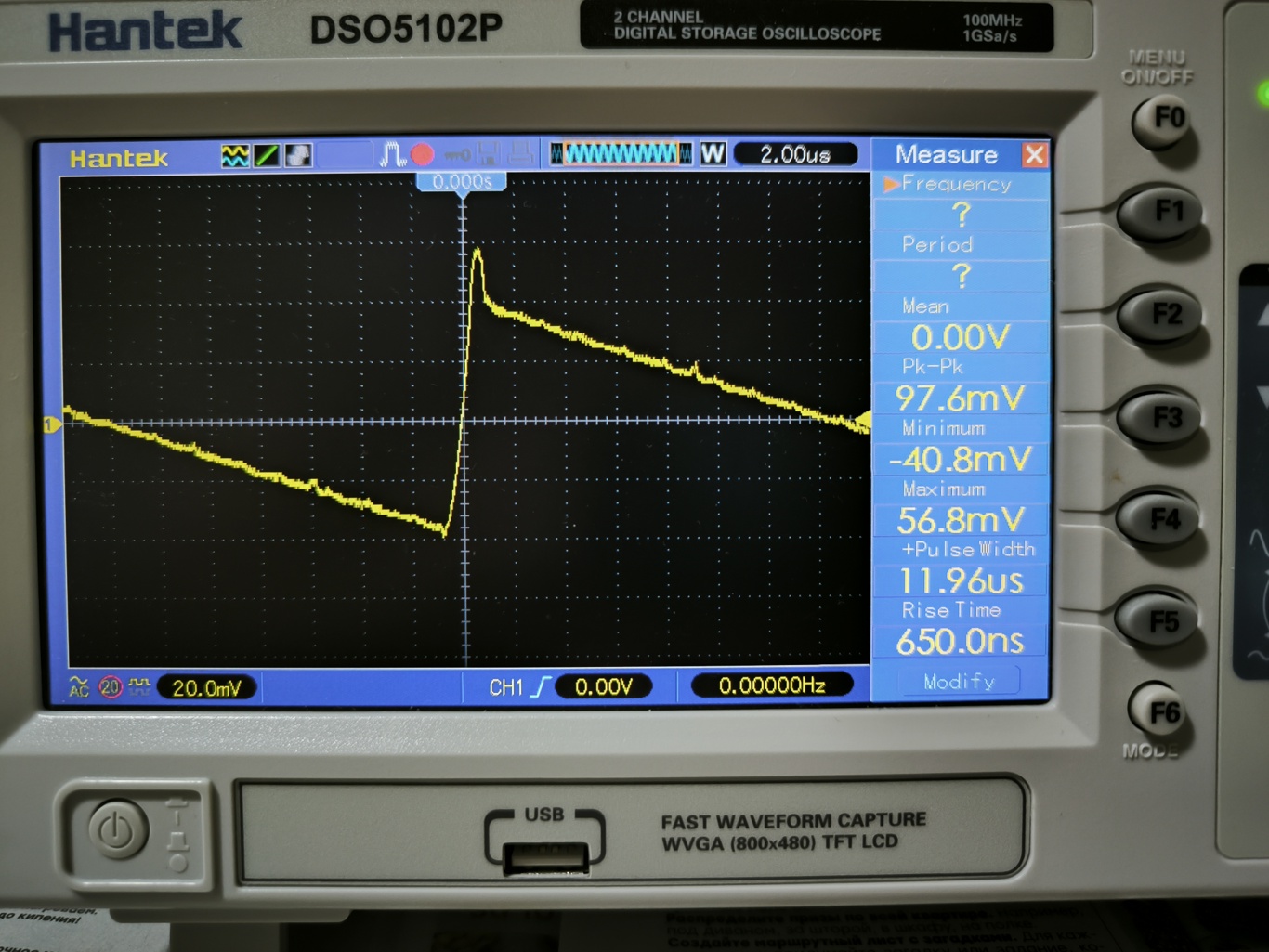

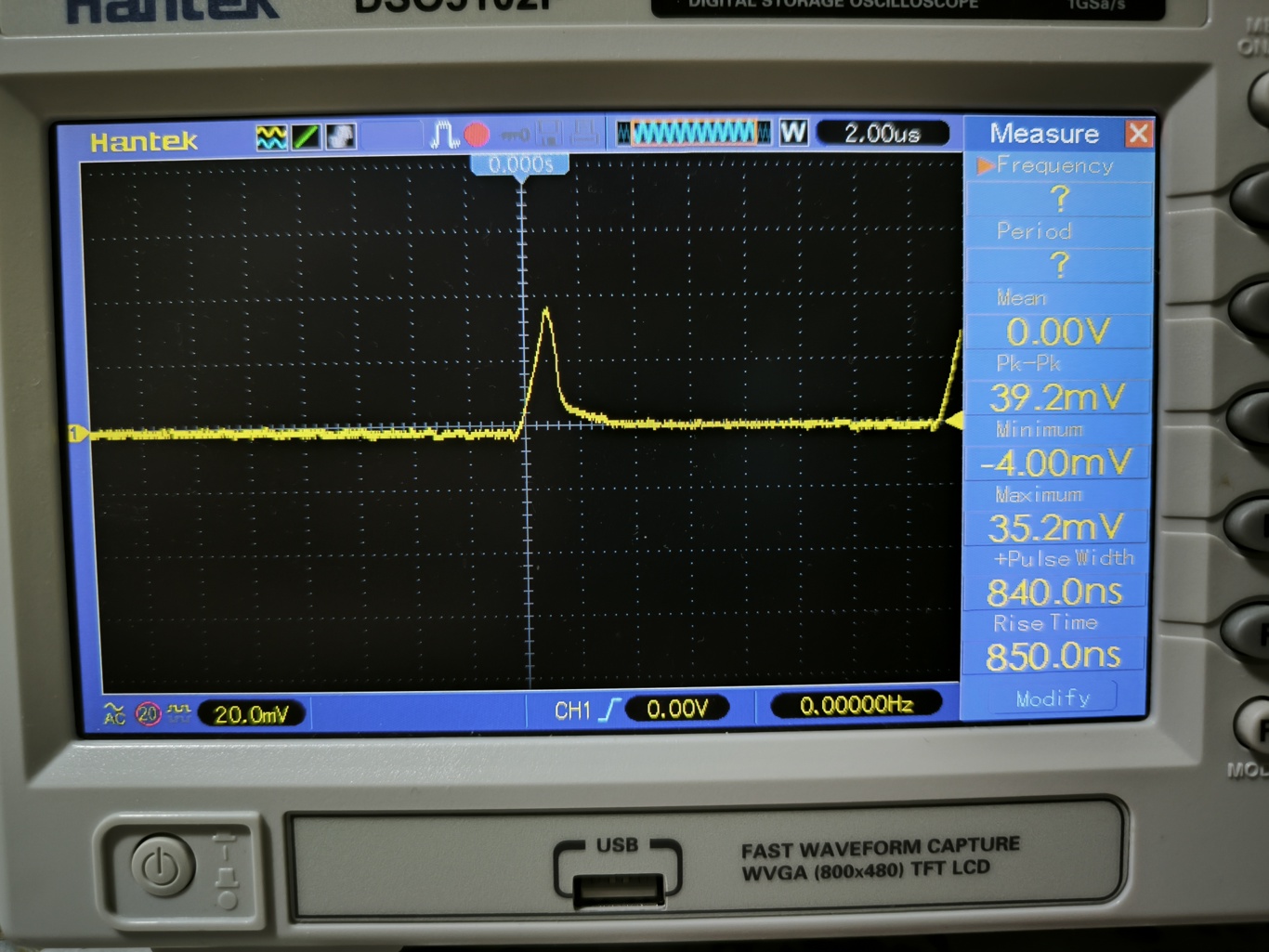

установка дополнительной керамики
непосредственно в схеме лисенка.

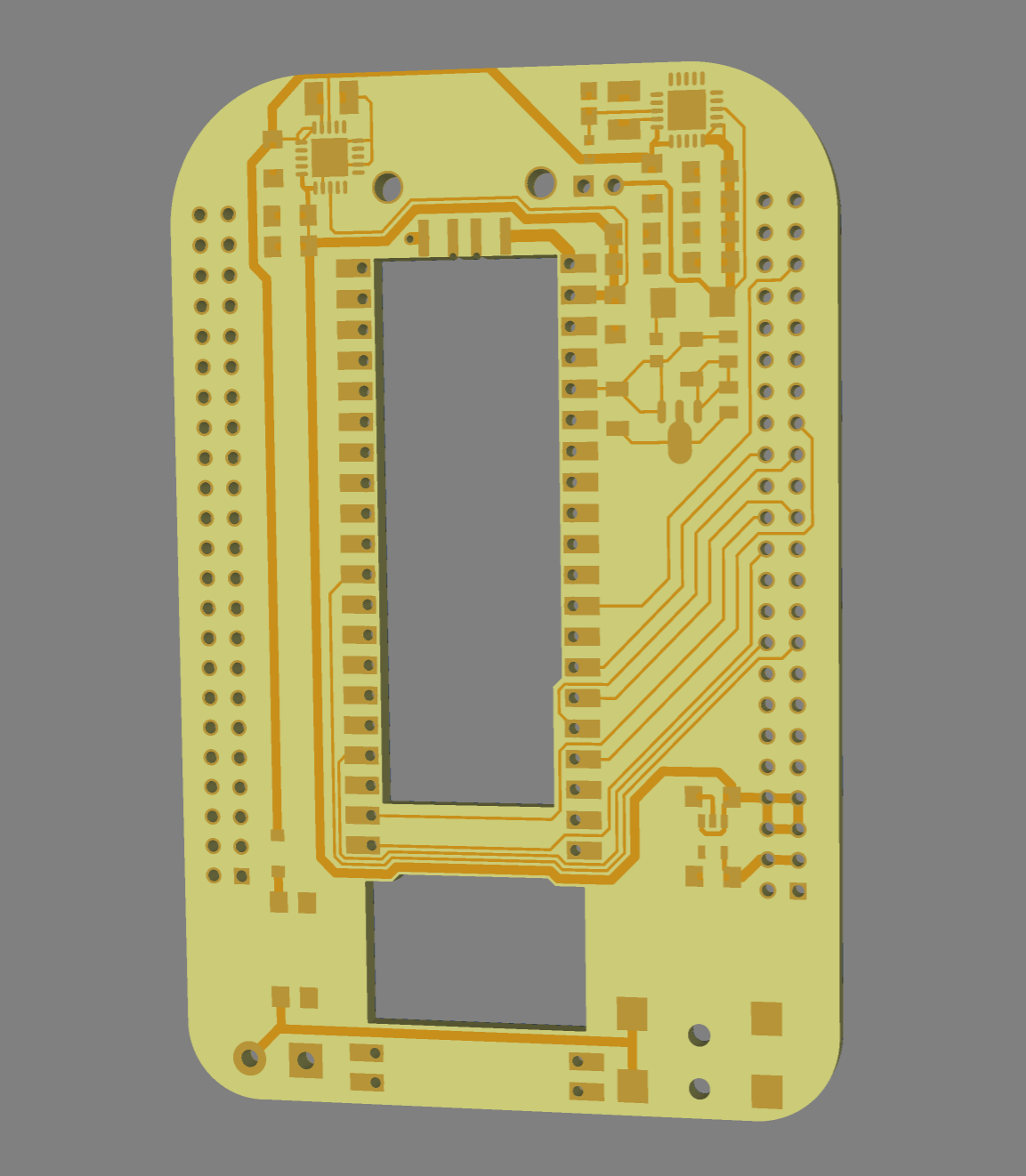

петля это mute, sda\sdl, серое это вырезы в плате, чтоб без дипов припаивать.
не критично. т.к sda/sdl используется кратковременно для заливки при запуске pure сигналов для ак4137.
следует обратить внимание непосредственно на сигналы iis !!!
p.s . частоты mclk - MHz(Мегагерцы) - уделите внимание этому проводнику.
p.s.2
По возможности обе стороны (верх и низ) “земли” обьединить сквозными соединениями как у Вячеслава
и мысли в слух к обсуждению :
стоит ли все “земляные” gnd пины лисенка монтировать на переходную плату? может достаточно выводов непосредственно расположенных ближе к “+” пинам 3,3в ;+ 5 в?
не создаем ли мы ,обьединением всех gnd в переходной плате , дополнительной земленой петли и образуемой ей своеобразнаю “антенну” лишних наводок ?
(высказано в плане бреда ))) ,но как отправная точка к размышлению)
отговорка Королева,что поверхность луны твердая - не принимается за довод. (лунная миссия ссср провалилась))
Спасибо Виктор)
Для чего это делать?

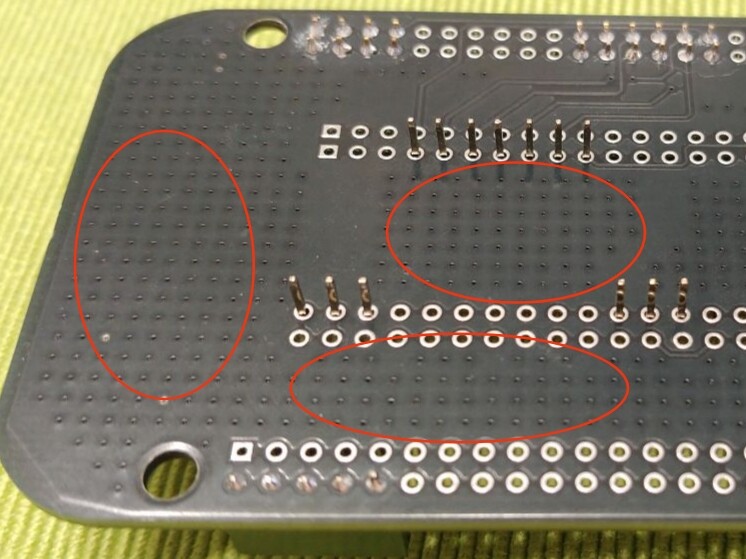

Это так называемая прошивка, у нее много преимуществ, снижает паразитности(правда имеет свои), связывает оба слоя земли улучшает экранирование, теплопроводность, снижает импеданс, защищает от помех и пр…
Я сам не эксперт, но кажется прошивать надо не все подряд, в основном вдоль важных линий и по краям полигонов, для защиты с торцов, вдоль силовых полигонов, позволяет практически упаковать проводники в землю, что существенно снижает наводки…
а что за обвязка на 36 пине лисенка?
для чего?
А когда к лисенку плата переходник будет, я так понимаю она будет в формате u30 или аманеры?
Так и будет ‘квадратную шину’ из себя выпускать будет , но опять же придётся слушать с одним устройством постоянно я так понял !
И/или в формате Бигля
Питание 3.3 Вольта
? дополнительное питание в лисенка? зачем?
Вместо набортного - это питание “периферии” - очень позитивно на звук влияет
это что то новое для моего скудного умишка )
“non sunt entia multiplicanda praeter necessitatem”
“периферия” - это что то непосредственно на плате лиса или же сторонний модуль для обслуживания выхлопа по i2s?
RV1106 - это SOC (System On Chip), организованный по классической “фонноймановской” архитектуре:
О чем это я))))

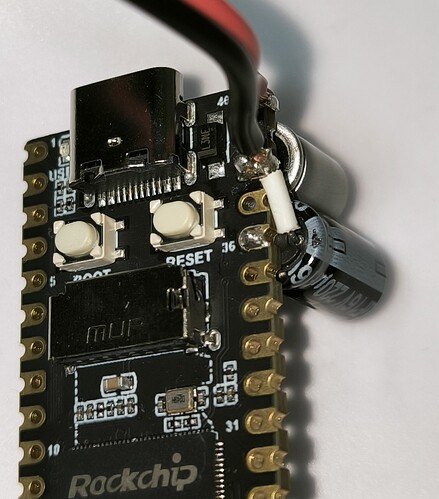

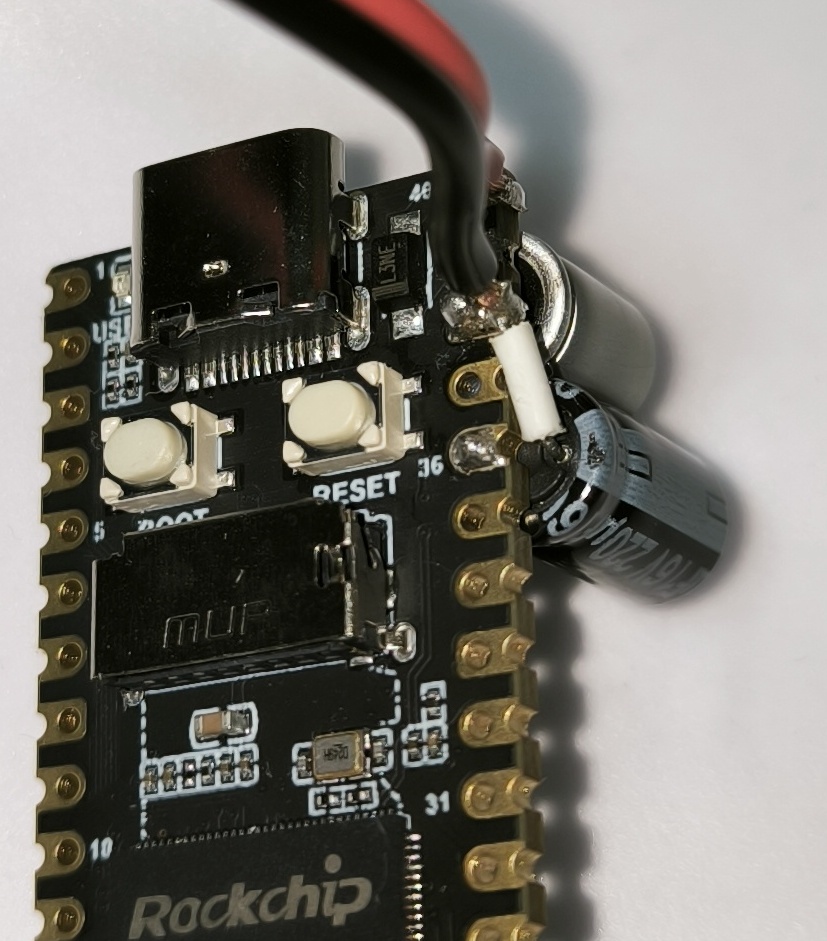

Каждое периферийное устройство в RV1106 и шинные формирователи этих устройств запитывается от 3.3 вольт, для чего для каждого из них выведены отдельные пины, на которые подается 3.3 вольта.

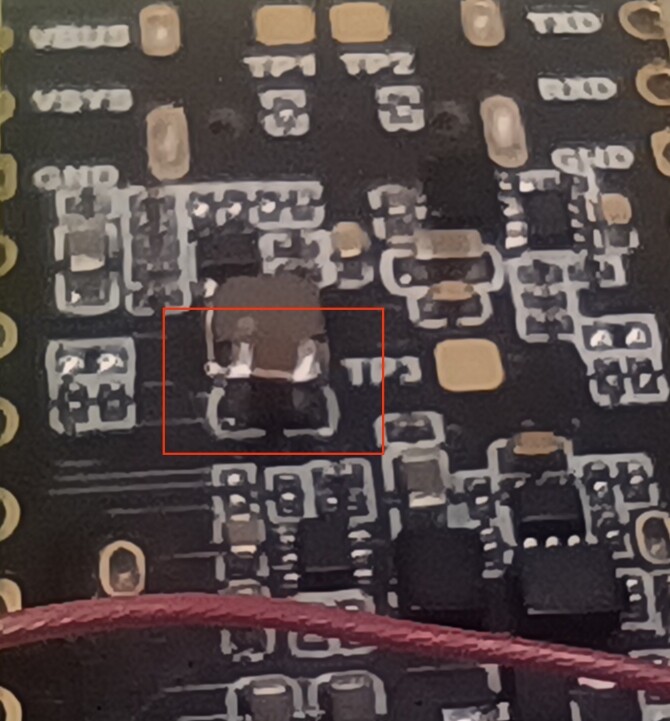

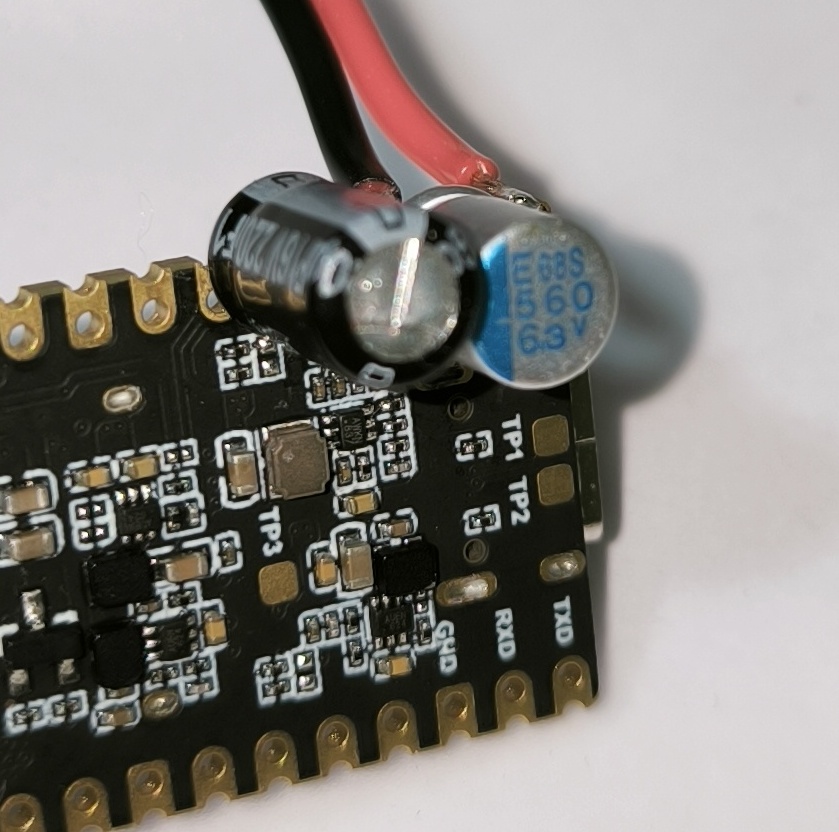

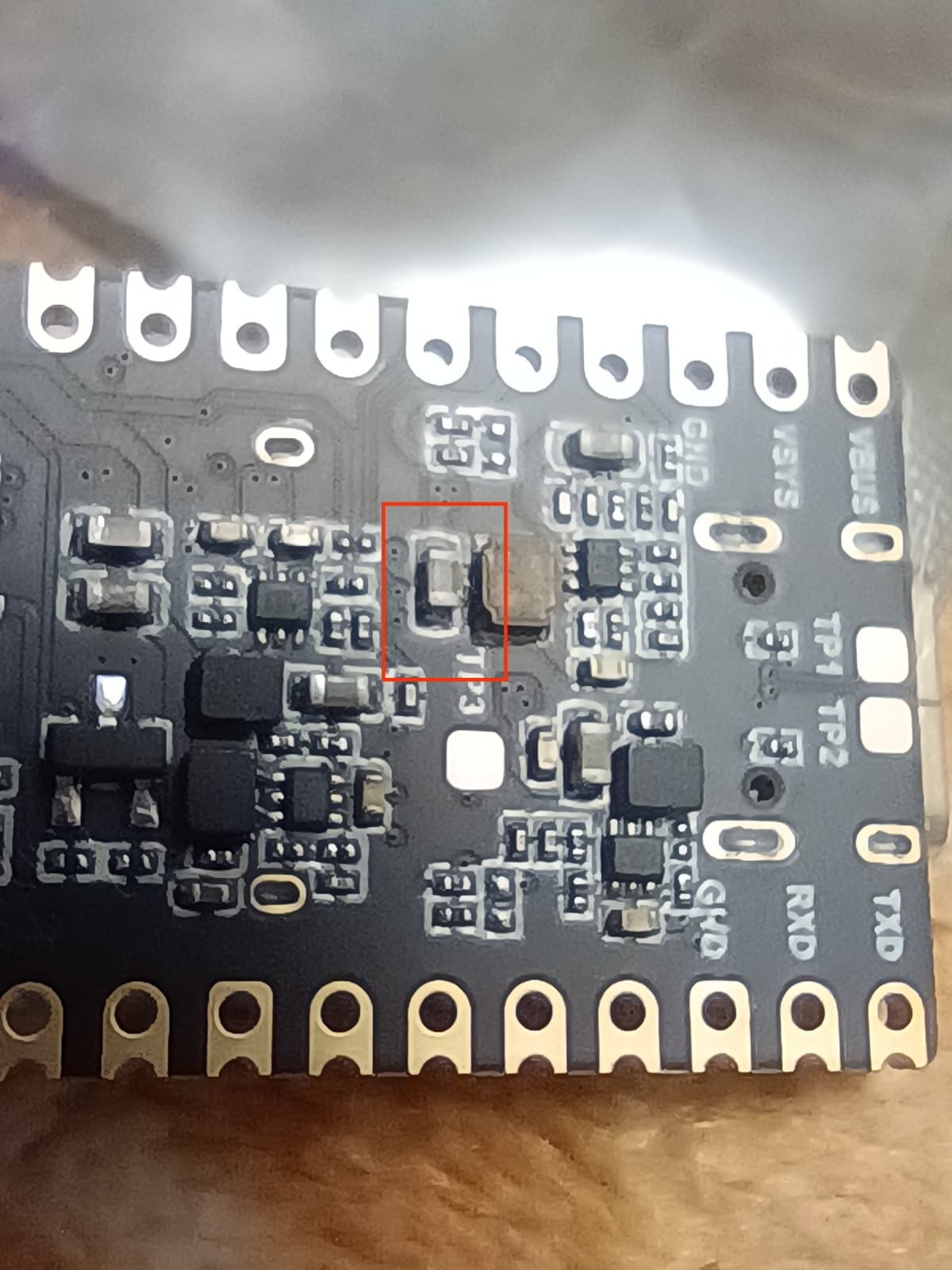

На плате Лакфокс Пико Макс эти пины объединены и питаются от одного источника. Эта шина питания выходит на 36-ю ногу платы. Если удалить DCDC, можно через 36-ю ногу запитать периферию “чистым” питанием, что позитивно сказывается на звуке.
