Кажется, что это какое-то “мелкое” напряжение, пролезающее с того DC-DC даже в состоянии “выключено” и вряд ли оно будет чему-то мешать. В общем, я буду в следующей ревизии платы переходника ставить стаб на 5в, его выход - на стаб 3.3 вольта с подтяжкой EN DC-DC на лисе к нулю. Выдернув плату, получим её возвращение к первозданному виду.
3 лайка
По существу пока писать рано.
Только после появления на руках у пользователя той или иной платы-переходника и полноценной прошивки возможно более предметно вести диалог.
С моей стороны ошибочно было предложить к обсуждению возможные “конфликты” аппаратной и програмной части .
“Не множьте сущностей без нужды” (Лезвие Оккама)

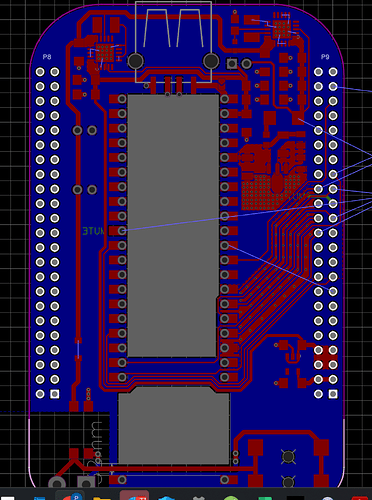

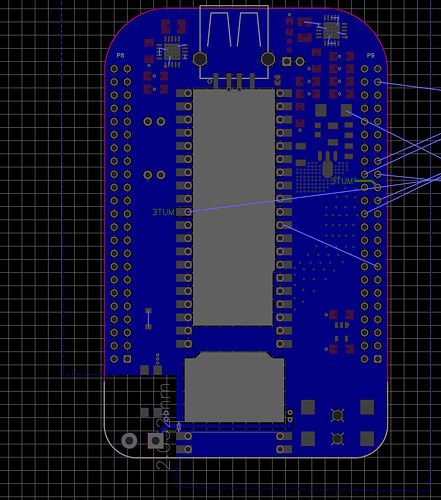

Ищем косяки по шине !!! остальное в процессе Плата полностью автономна, прошить можно воткнув юсб-А и поставив перемычку предусмотренную, задержка питания 3.3 есть, 3.3 енебл- на землю. На плаете предусмотерно питание ЮСБ -5в на случай использованияя лисы как юсб транспорта, Питание 3.3 на гребенку от лп5907- для биглешляп+ 5в. Мюте- предется прокидывать проводочком- остальное все ок
4 лайка

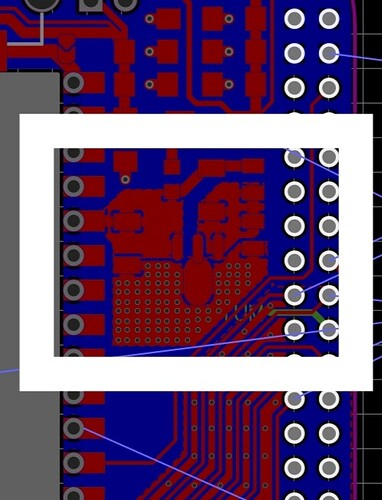

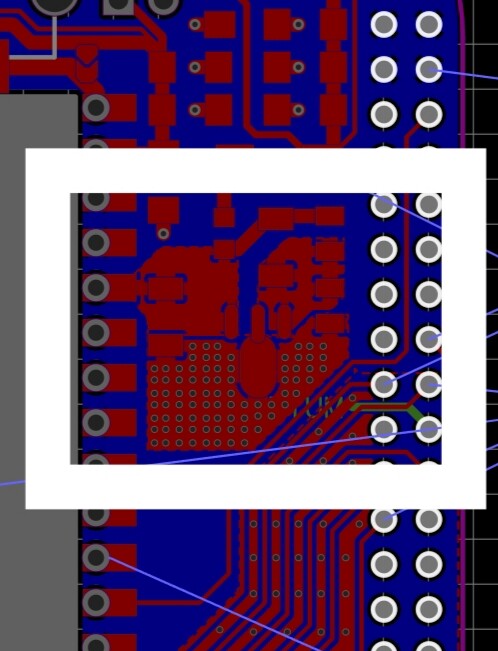

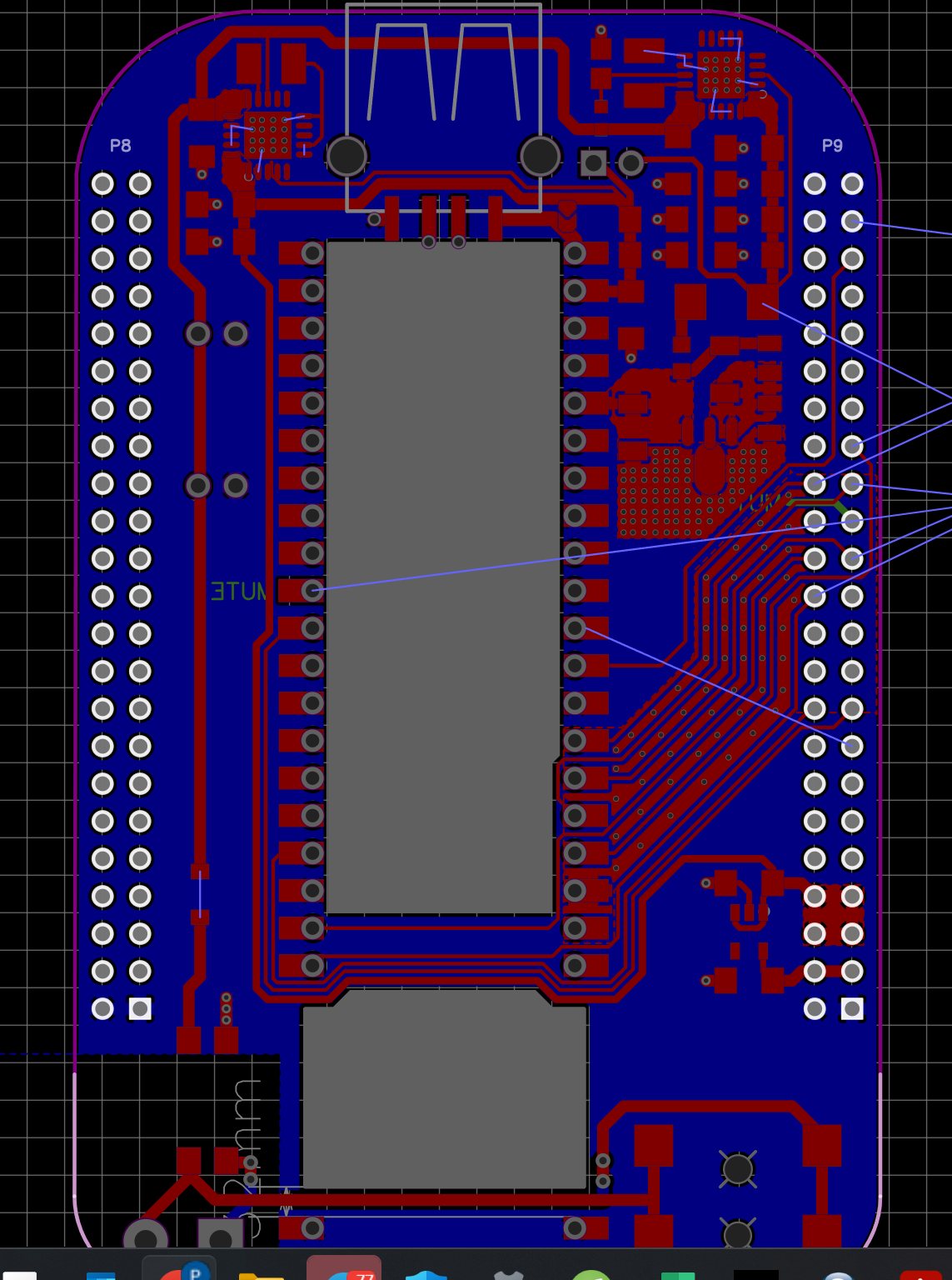

я же сказал ПО ШИНЕ)))
что не так ту я не понял)
ок.

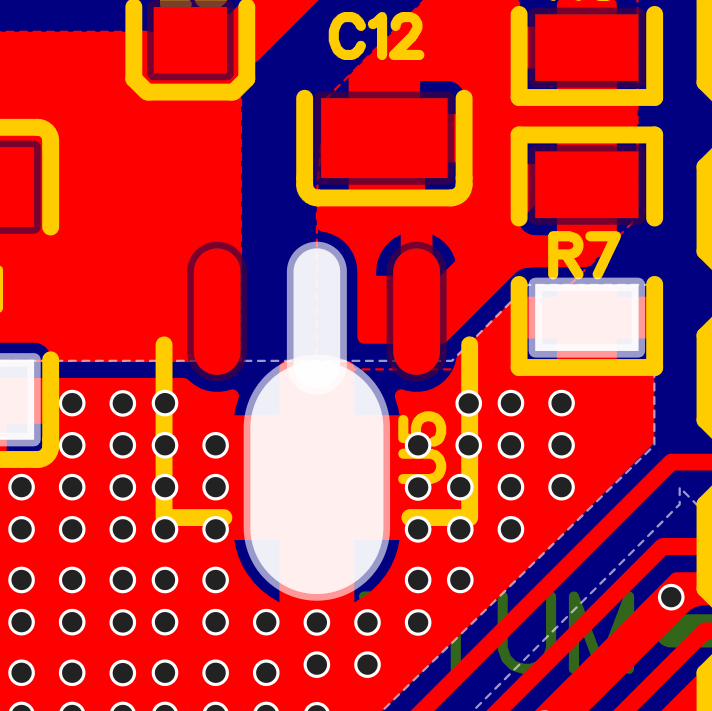

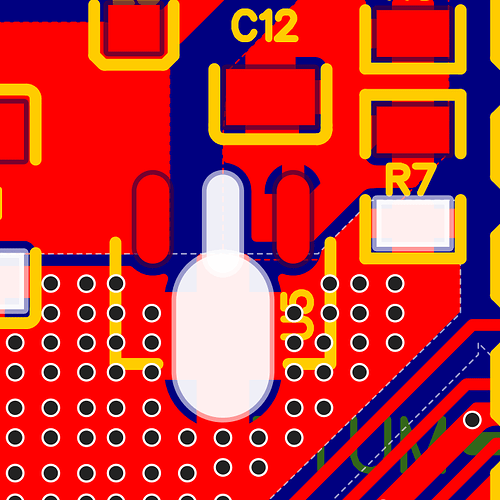

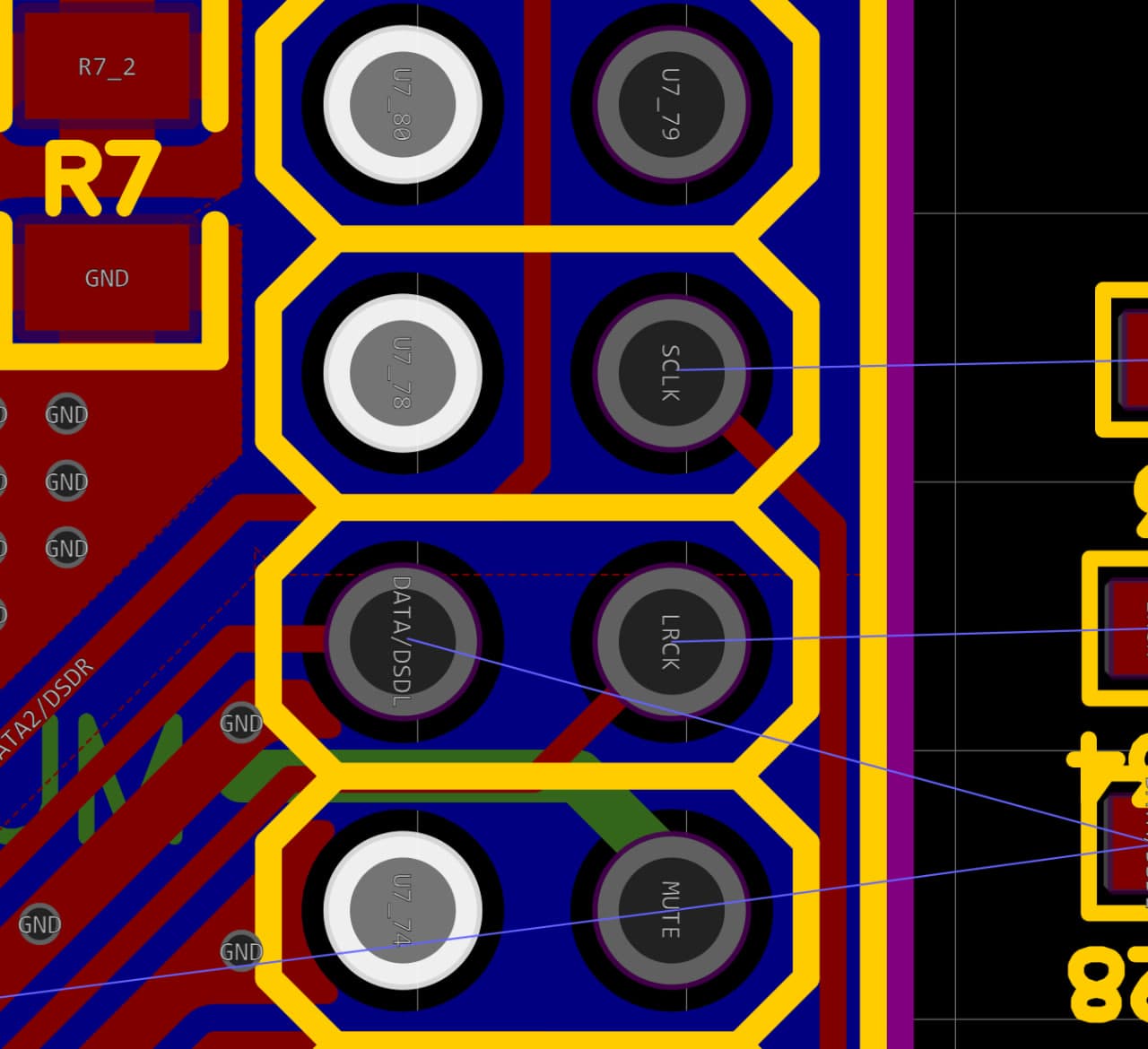

там отрисовка элемента или контакт gnd по входу на стаб? одного цвета. видится как закороченный вход.
ок.
еще одно небольшое дополнение:

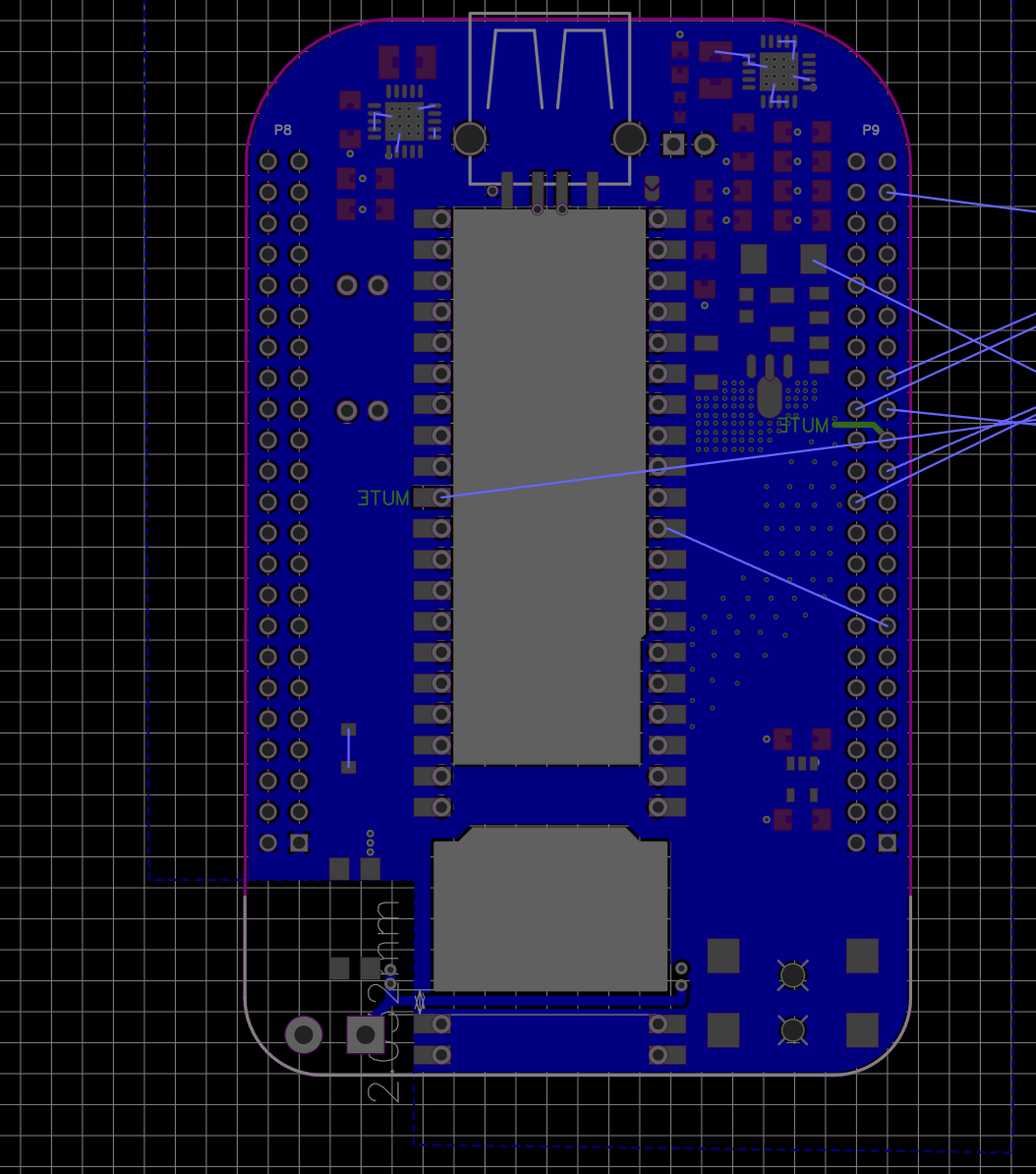

рассмотрите возможность расположения монтажных отверстий для установки этой платы(переходника) на стойки м2,5 (м3)
аналогично разьемов bbb.
1 лайк

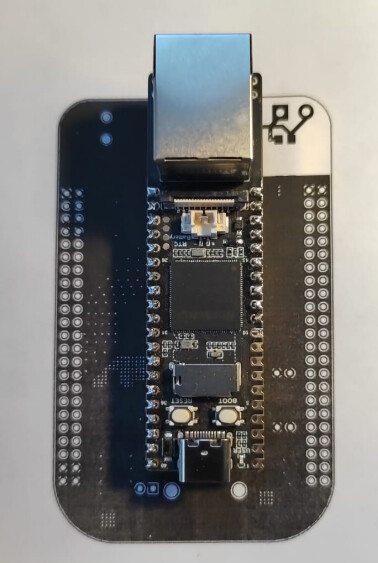

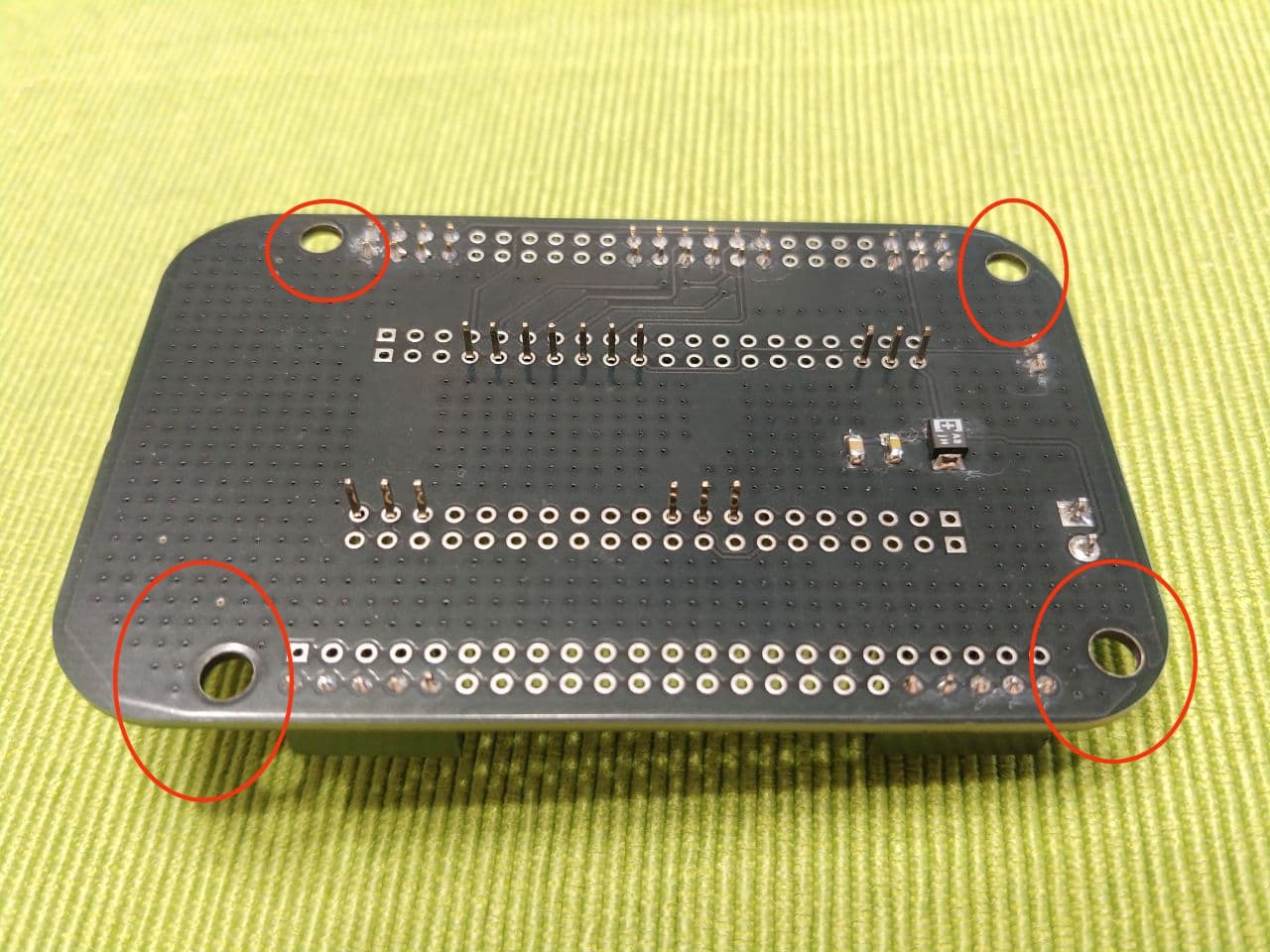

Кстати, на моей плате размеры и отверстия (в отличие от разъемов) совпали с BBB - можно взять с неё, ссылка на файл формата Diptrace где-то здесь на неё есть.
2 лайка
Боюсь я не смогу их сделать такими же как в бб( насколько критично точное соответствие отверстий в бб?)
Если рассматривать данную плату-переходник как возможную замену bbb в имеющихся конструкциях пользователей,то следует руководствоваться идеей максимально упростить предполагаемую замену.
Наличие монтажных отверстий крайне желательно с максимально возможным приближением к размерам в bbb.
5 лайков

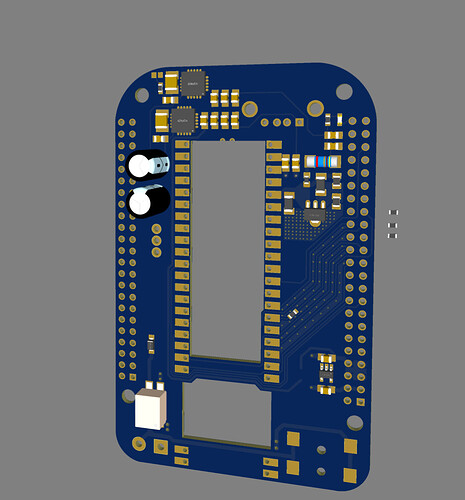

Квест принят…
4 лайка

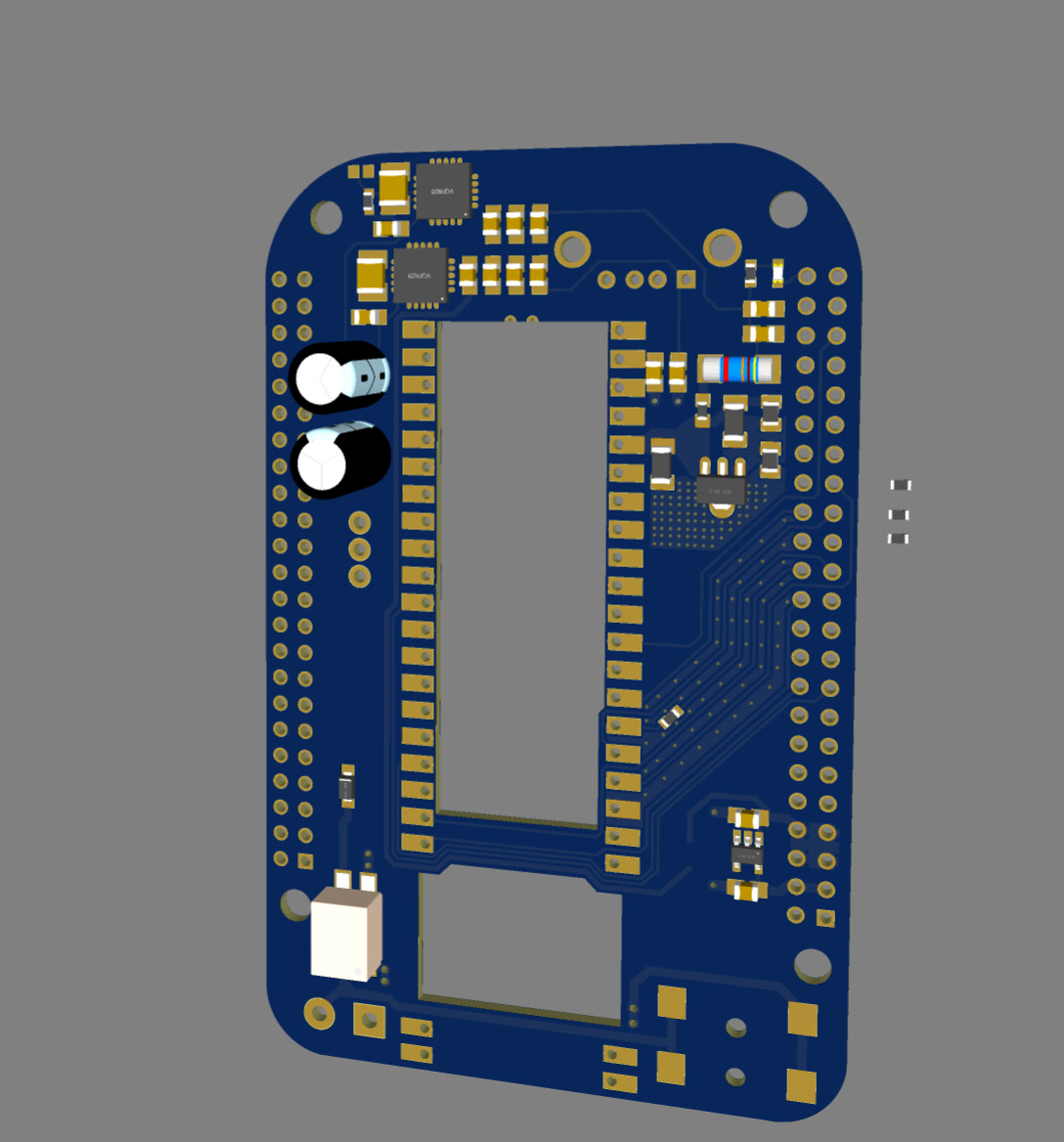

пасхалка для квеста
3 лайка
Конечно, обычно одна линия на земле, что бы когда обожмешь в шлейф, линии чередовались с земляными проводниками.
У вас вообще идея платы какая?
идея- сделать для людей- адаптер под всякие биглевские игрушки+ для себя плтку с выводом i2s, это пока разминка.)))
2 лайка
