Брильянс уходит !

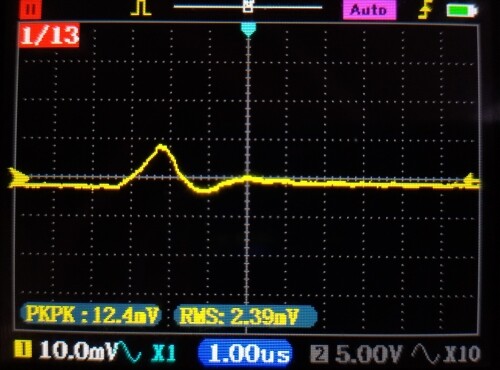

на первом скрине выход 3.3 вольта с керамикой 100нф C0G.

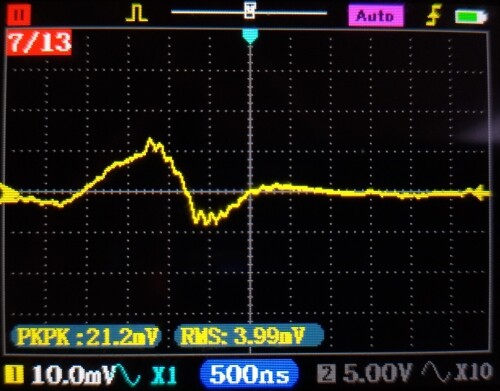

на втором то же без керамики.
на третьем с керамикой 47мкф X5R.
1 лайк
Точно нет путаницы? У меня амплитуда “без всего” значительно больше на пине 3,3 вольта. Лакфокс Макс.
На выходе еще полимер на 270мкф.Его не трогал. Интересовало только вляние керамики.
1 лайк
а если питание 3V3 модифицировать на LDO LLVB?
Даже на пинах “Лисы” и падах платы,куда они запаяны, есть разница в несколько милливольт помехи. “Снаружи” что-то улучшать,как мне кажется, бессмысленно.
Собственно суть проблемы состоит в минимизации проникновения помехи на вход ЦАП. Для этого проще взять что-то типа 74LVXC3245. Запитать “чистую” сторону от того же LP5907 и все. В одном из своих ЦАПов Lynx так и сделал.(ЦАП Lynx60,в статье к нему обоснование данному решению изложено).
1 лайк
Сразу не дошло,что Вы именно замену на плате и имели ввиду. Интересно,сколько нашлось последователей?!
я с микроскопом работаю - мне проще
без микроскопа нужен орлиный глаз)
пара человек отписывались про мод
А инструментально оценить удалось замену?
на слух
я и предлагаю простой мод, чтобы сравнить инструментально
но, этот мод только на i2s выход влияет
1 лайк
Просто изящно и без “волшебных проводков”. Браво!!!
1 лайк
На какое рабочее напряжение? Хочется реальную емкость оценить с учетом dc-bias.
10 вольт,что было под рукой.

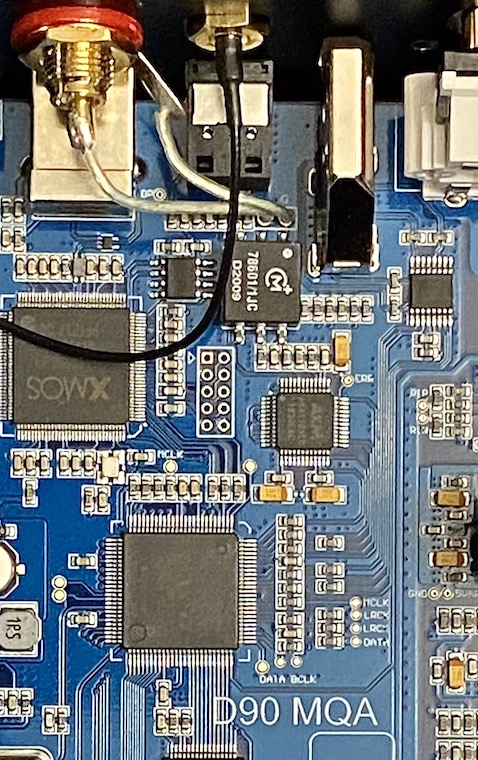

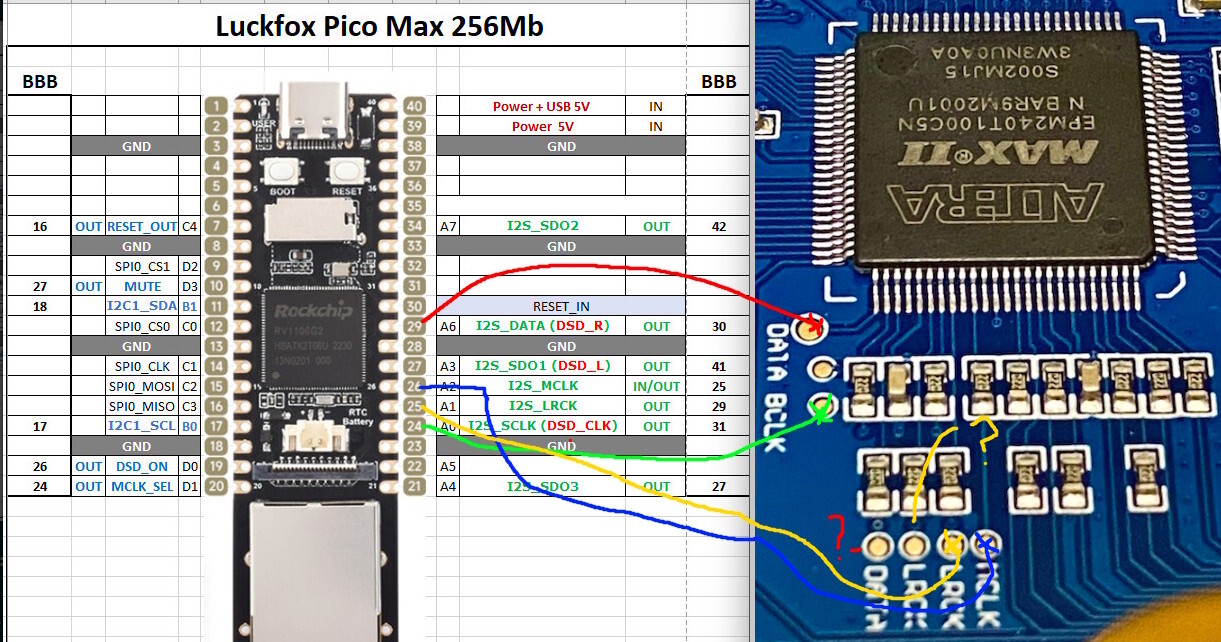

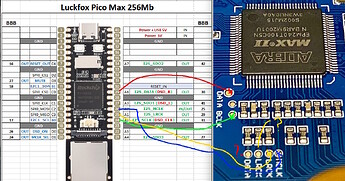

Подскажите куда тут подключать? Кроме нарисованного ещё земля. Её всё равно куда на землю цапа или есть правила? Что с DSD, ДСП цапа его автоматом определит? Подписанные точки вроде как с i2s входа идут.
Может по USB проще будет?!
2 лайка
А кому то тут надо проще??
1 лайк
Слова “вроде как” в вопросе смутили. Жалко Topping
1 лайк

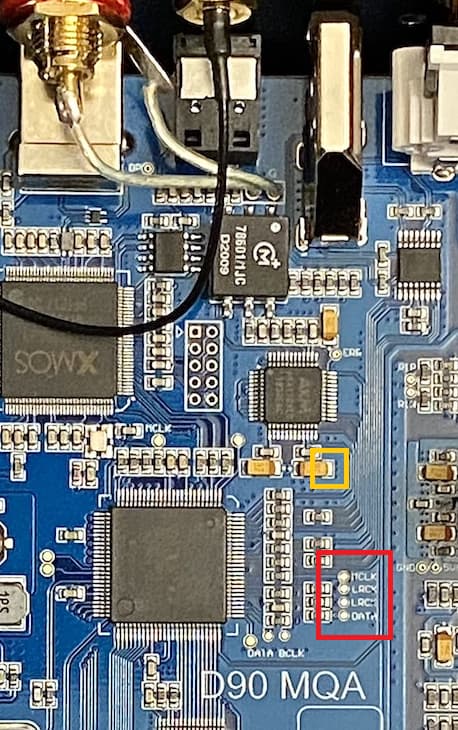

Лев, в красном квадратике нет битклока - два LRCK…
Я бы поступил так:
- Приобрел бы на Али дешевый логический анализатор
- Посадил бы его на интересующие подписанные пины
- Соотнес картинку с возможностями Лакфокса
- Подключился Лакфоксом или забросил эту идею в зависимости от результата.
1 лайк
да, не увидел… фото плохого качества
выделен lvds драйвер
с него проследить 4 сигнала
