так?
3 лайка
Я кстати пробовал на белую планку завести с 19 пина MAX проводок DSD_ON
ЦАП не “поет” и вместо DSD отображает частоты PCM ( 44.1kHz для файла DSD64 и т.п.)
Нет. DSD использует две линии DATA. А LRCK лишний.
С лиса вторую DATA подаёте на LRCK адаптера.
Тааак.
То есть нужно еще коммутировать дополнительно, сам МАХ не умеет переключать свои i2S выходы в DSD режиме?
Не не умеет, а не может. Аппаратное ограничение.
Кстати Бигль работал по точно такой же схеме.
Нужен внешний мультиплексор для коммутации PCM-DSD
1 лайк
понятно теперь почему не прокатило одним доп проводком запустить
Нужна поясниловка народу по этому поводу, не все в курсе
Ну как бы биглеводы все в курсе.
НУ, я вот мимо бигля прошел Для меня открытием сие стало
Я пробовал в драйвере перекидывать DATA на вывод LRCK - облом.
Дело в том, что этот выход напрямую связан внутренней системой тактирования. Попытки подать туда данные, ломали всю систему клокинга.
А какое типовое решение в железе можно применить, чтобы надежно и не сложно?
На http://puredsd.ru можно посмотреть схему реклокера для бигля.
1 лайк
Можно взять мою готовую плату адаптера в формате Amanero (например), там как раз нужный мультплексор предусмотрен. Но есть нюанс.
С этого места пожалуйста помедленнее и поподробнее Я записываю
А откуда эта картинка? Данная плата есть с разными распиновками?
А то на Али вижу только с 1 вариантом
На Ali черная плата с вариантом как на картинке MODE2
У меня в PO100PRO переключено на MODE2 и в цапе режим соответствующий чтобы фаза была не перепутана, как раз как у черной платы.
Вы про нюанс?

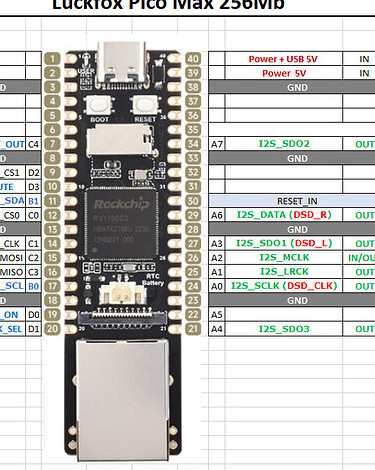

Вот это Ваша картинка

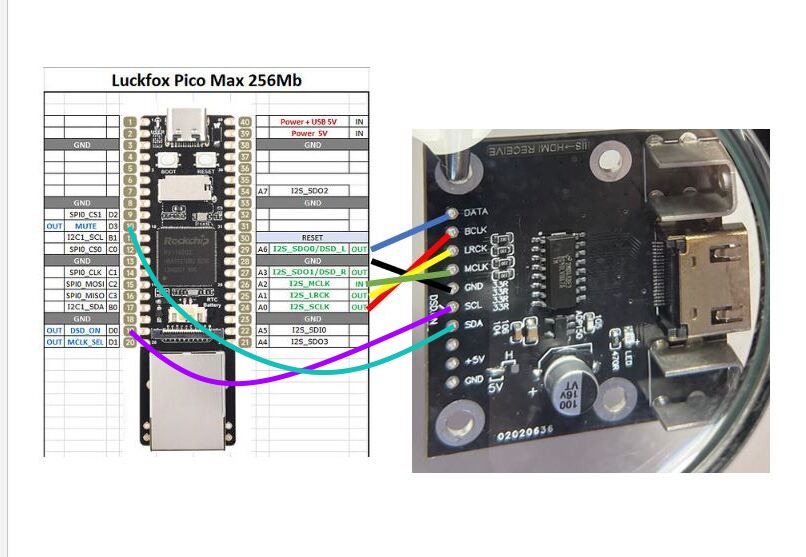

А вот это - картинка из шапки
Найдите два отличия и спросите у @ppy что с этим делать.
ХМ
И какой же сейчас актуален вариант?
И правый с левым DSD DATA наеборот и DSD CLK
Все мои адаптеры работают с обоими вариантами, но как это сделать нужно чтобы сообщил @ppy - я не уполномочен им раскрывать информацию.
В идеале конечно лучше сделать отдельную плату под LVDS с HDMI разъемом сразу для Core версии чтобы не плодить кучу соединений и проводов,
С нуля изделие делает Лев близкое к тому что мне интересно, а в нынешней версии i2FOX мультиплексора чего то нема.
