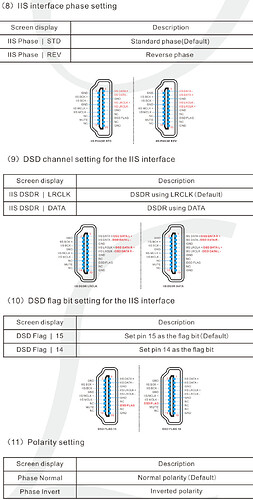

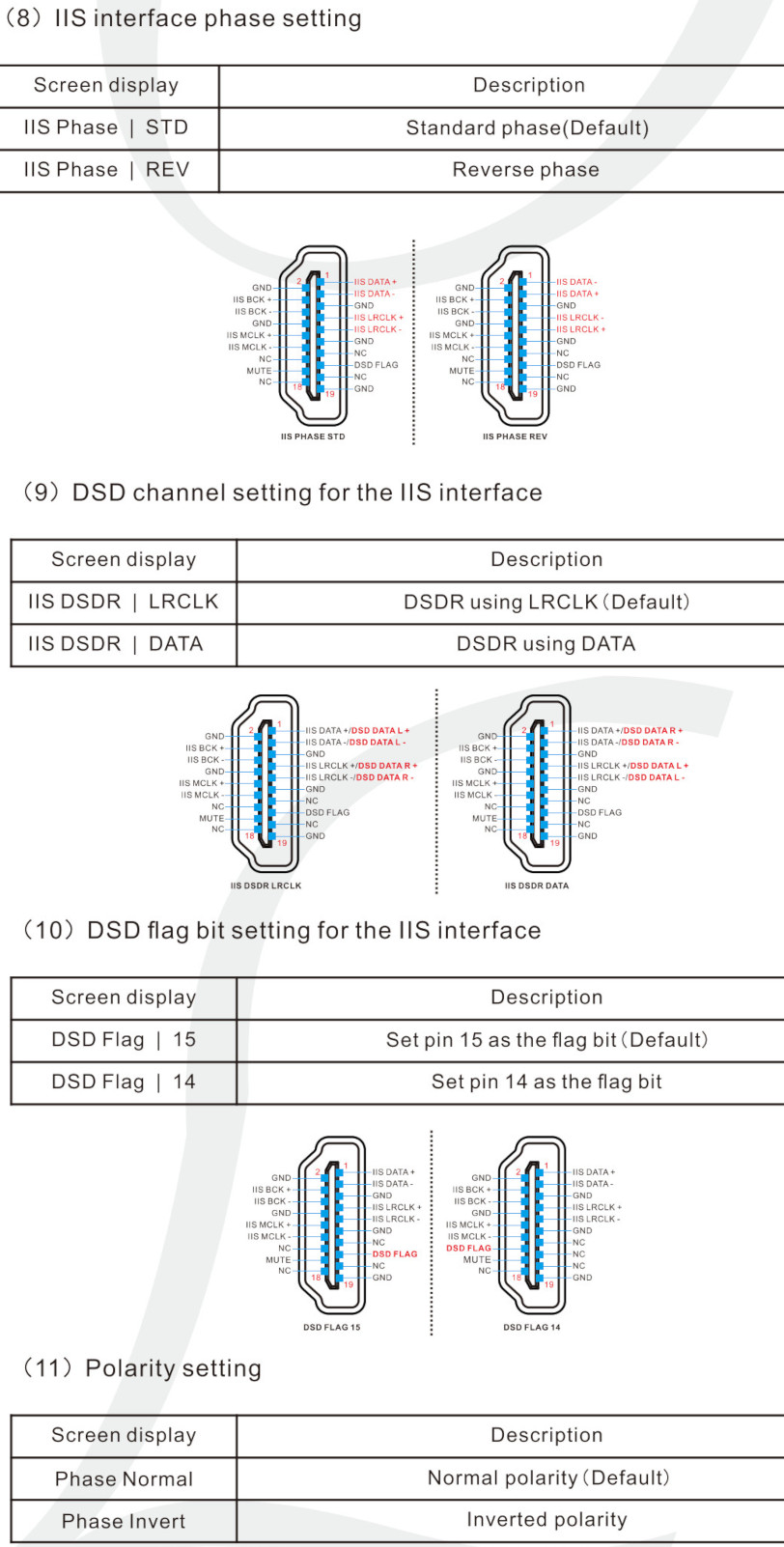

Не думаете, что здесь просто выбор на какой констант будет DSD Flag (DSD ON) - на 15 или на 14? С чего решили что тут есть “Mute”? Вот Вы сами приводили информацию, что DSD (Flag) или на 15, или на 14 - пункт 10 … и мут там отдельно указано - на 16 контакт!
Зачем советуете, если не получилось?
У всех китайских плат LVDS с HDMI одна и таже распиновка, у некоторых можно только полярность поменять
У части выведен 15-й, у некоторых еще 16 , еще меньше где 14,15,16 выведены
Нюансы могут быть с распиновкой и логикой у цапов
Для того чтобы работало у некоторых цапов Topping народ тупо заклеивает 16 контакт чтобы работало и на китайских платах это Mute но DSD flag не у всех работает на 16 и даже на 14
Полностью соответствуют распиновке китайских плат девайсы SMSL и логика у них таже что и у MAX с PureFOX 1.0
заказал ещё и макс
остался вопрос с конденсатором. какой купить?
джипити, прости господи, для ультры советовал:
Советовали такие

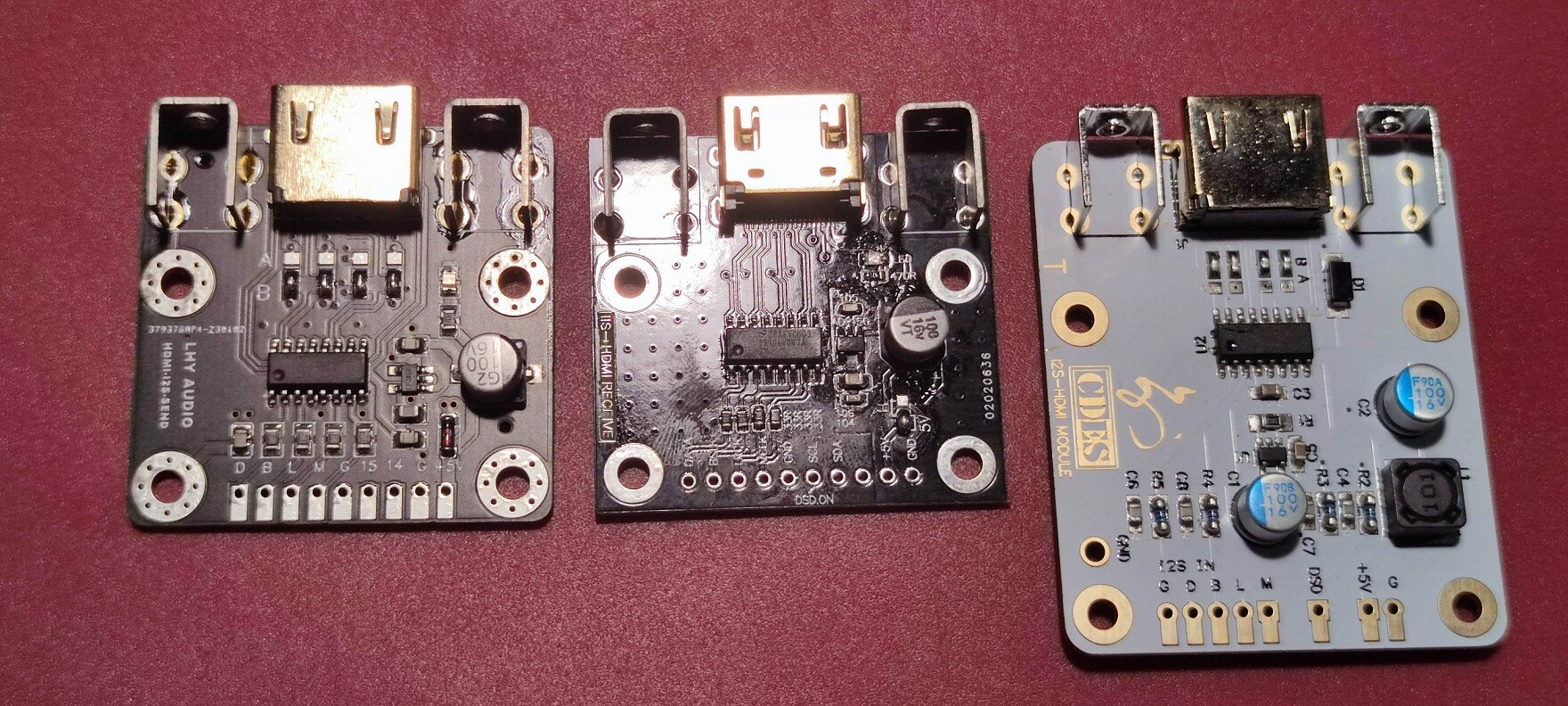

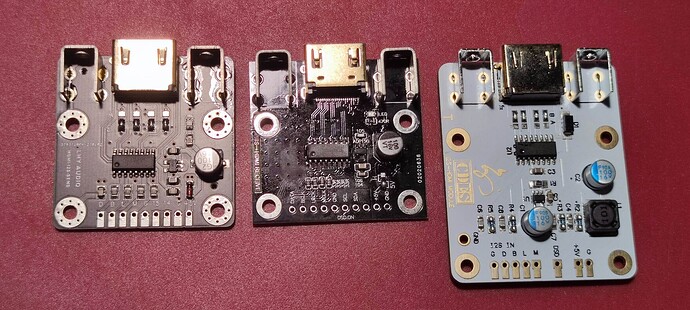

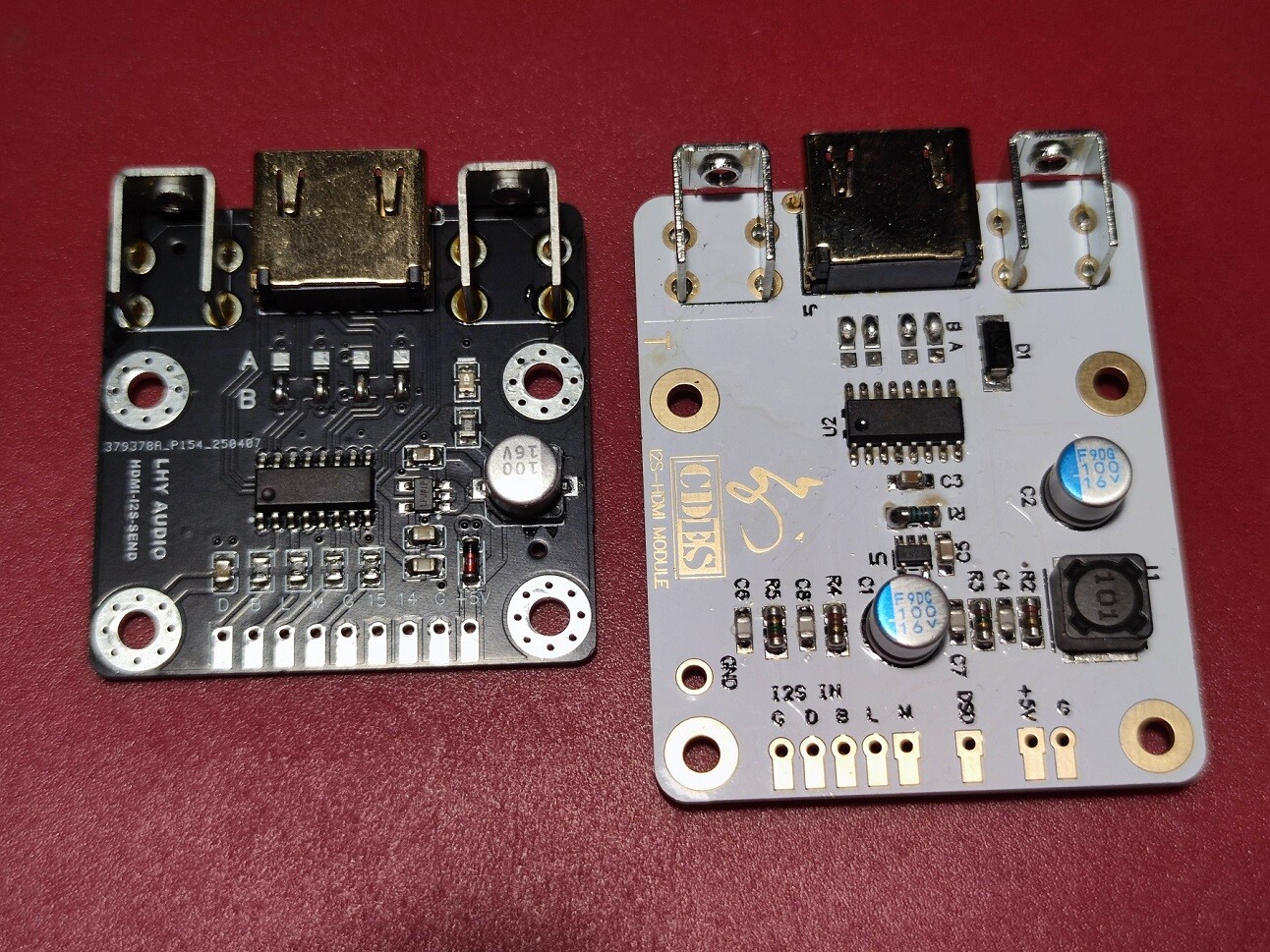

У меня на опытах 2 и 3 варианты плат.
2-ю подключал в режиме PCM и DSD и с мультиплексором, с моим цапом работает.
15(SCL) - DSD on
16(SDA) - Mute
3-й вариант прямо сейчас подключен в PCM режиме и тянет 768kHz

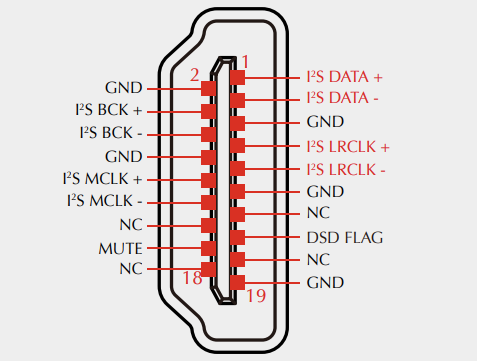

Распиновка у цапа вот такая:
1 и 3 плату подключал в режиме PCM - работает без проблем (там mute не нужно)

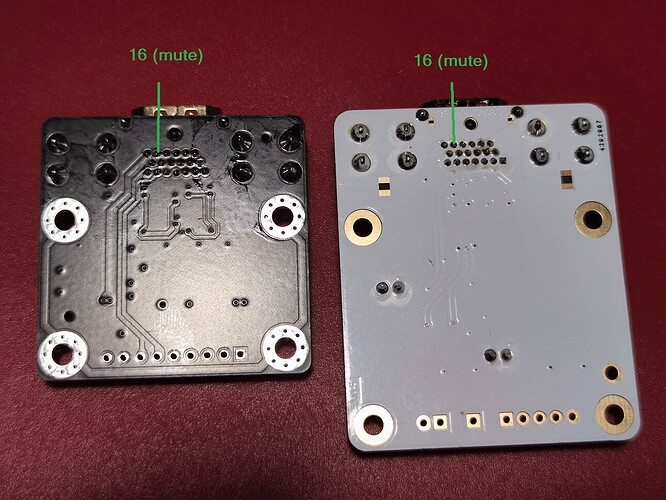

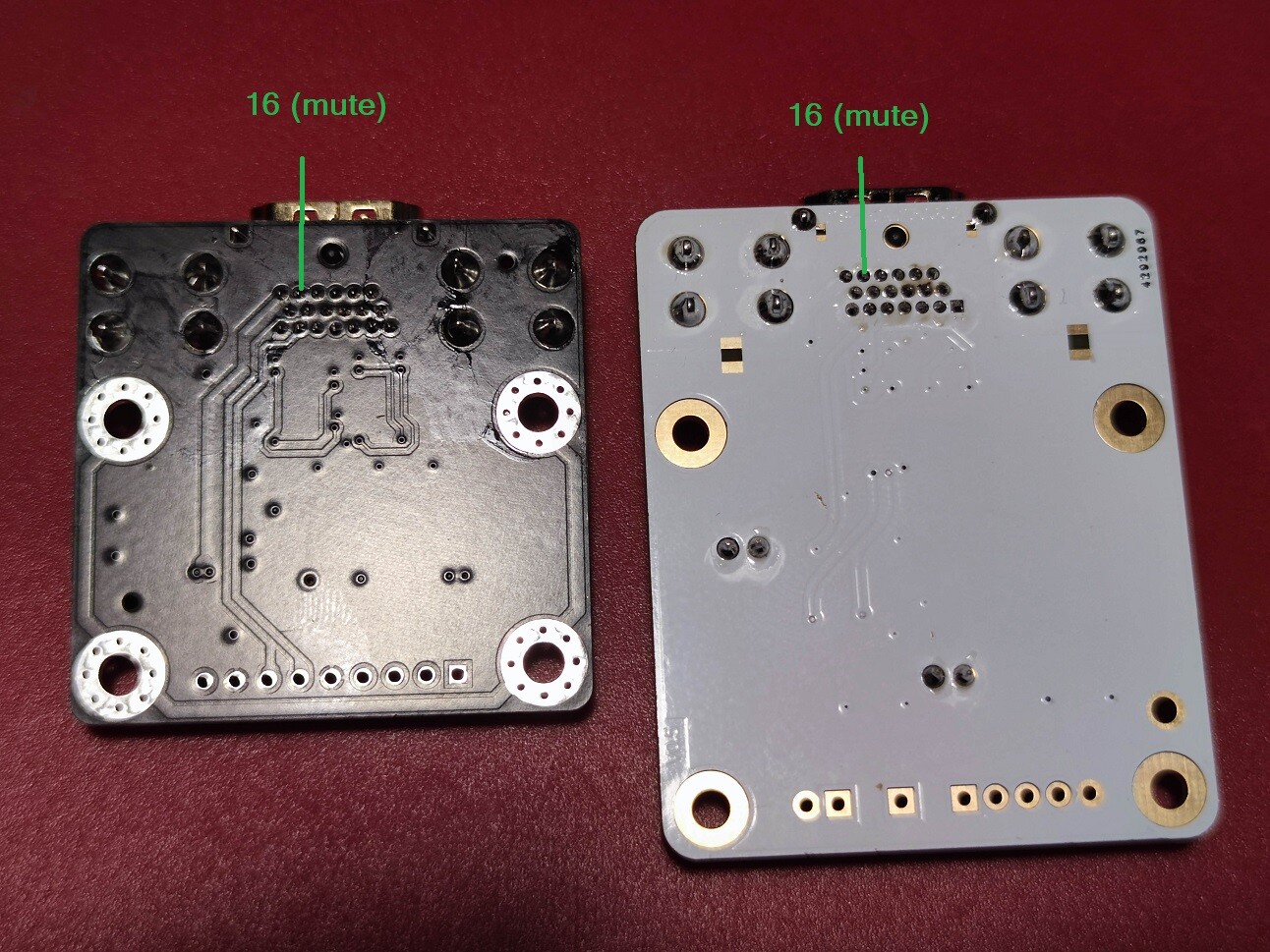

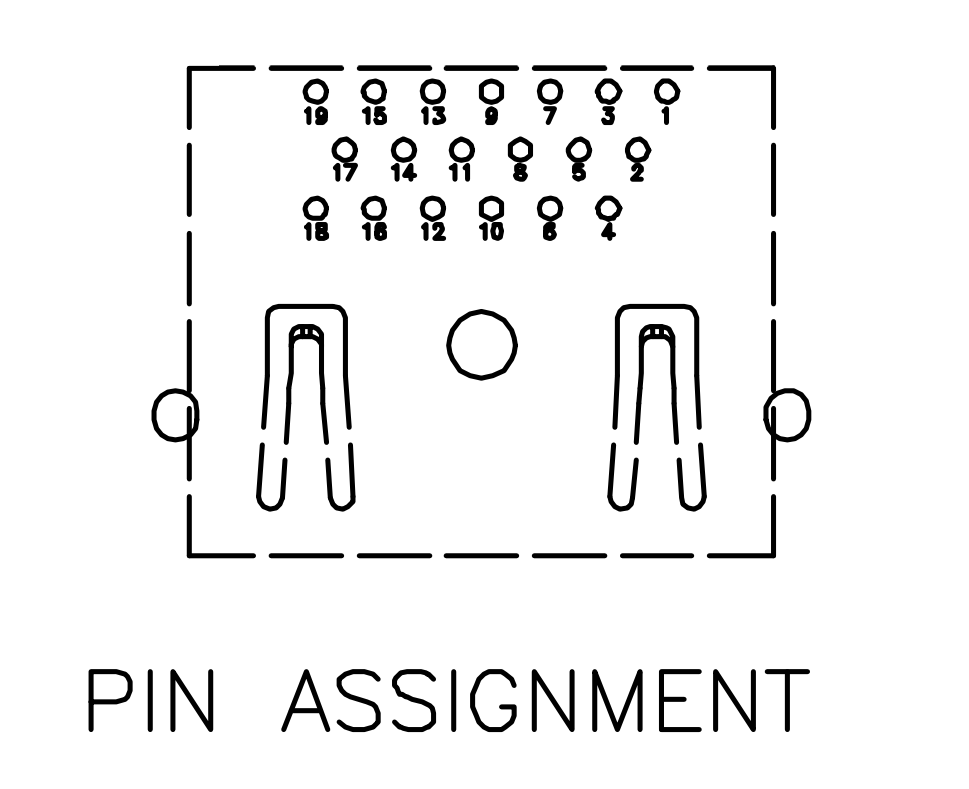

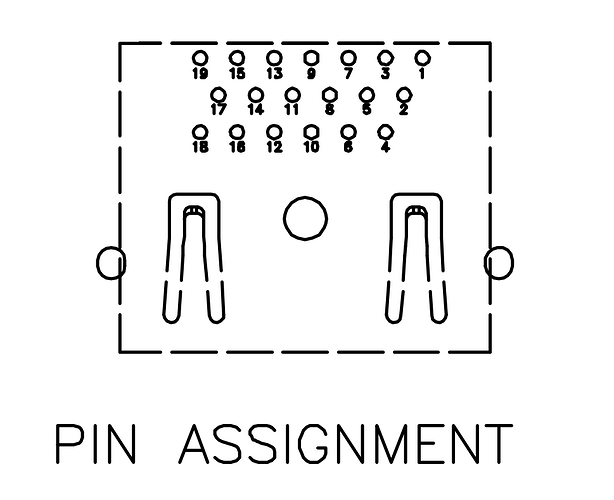

Найти на 1 и 3 платах MUTE (16) на пинах с нижней стороны вообще не проблема обычным мультиметром.

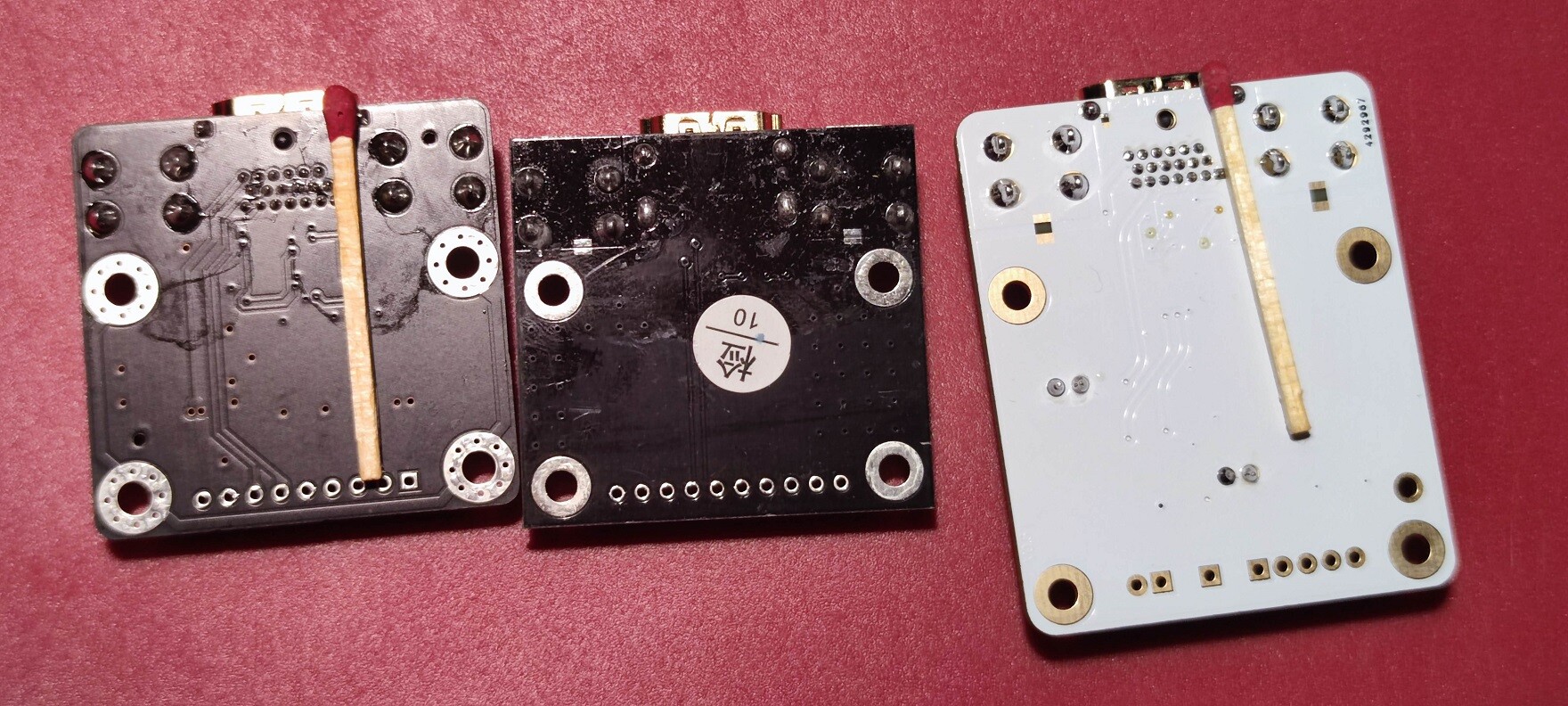

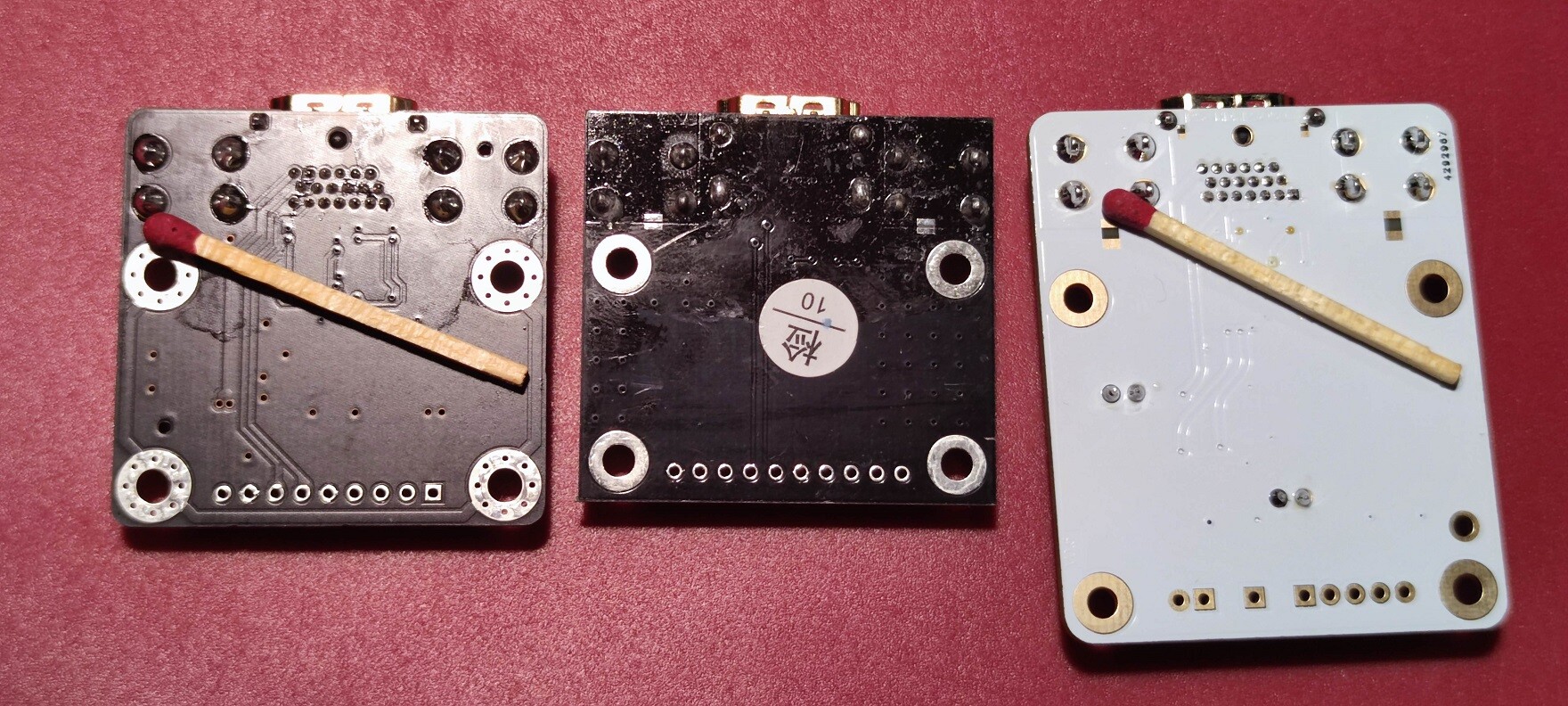

Ну да - найти легко, а вот подпаяться уже сложно. я специально сделал фото со спичками для наглядности

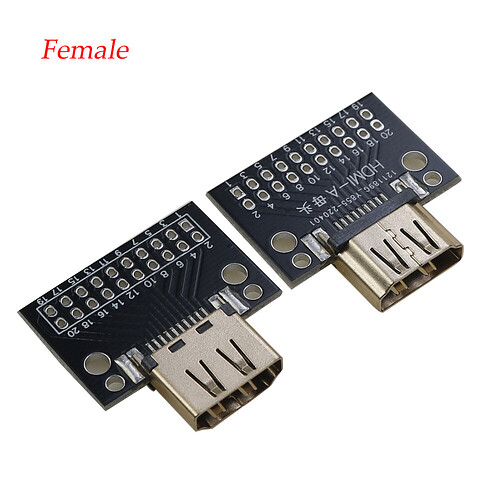

Для прозвона можно такое прикупить
Я пропаивал свои платы паяльником обе, в том числе HDMI разъемы.
Не вижу проблем для 1 и 3.
А у второй выведен 15 и 16.

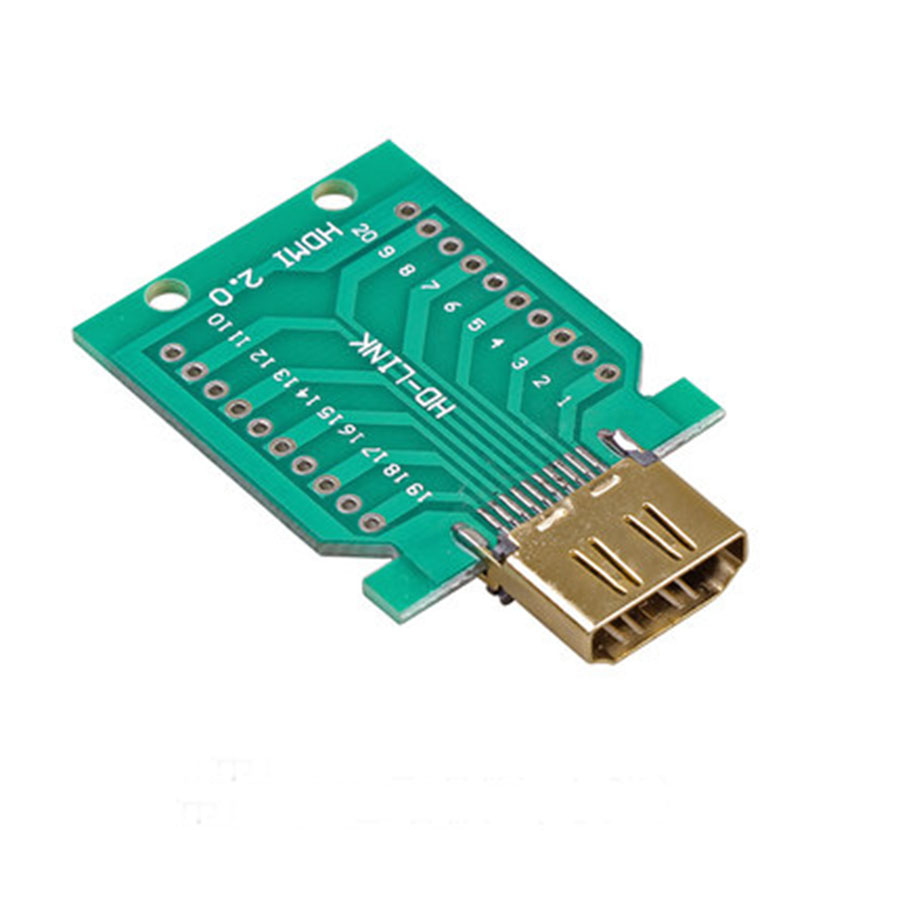

Если хочется, можно покупать адаптеры, но как по мне лучше хорошие щупы купить с тонкими наконечниками, более полезный девайс в хозяйстве будет.
Можно кстати лисёнка напрямую вместо кокс платы воткнуть в случае с 12th ares
Ого, а как?
Добрый день господа подскажите пожалуйста кто выводил spdif из Luckfox Pico Max какую шляпу вы для этого посоветуете?
либо подскажите какой нибудь переходник пожалуйста что вы вести usb. Не хотелось бы покупать ультру для этих целей так как релиз только на макс плате.
День добрый. Пользуйтесь поиском в теме )
в шапке картинка
Извините пожалуйста, первую картинку я видел - не понял только что подключено по синему проводу ? внешний цап как понимаю? если так Значит вывод USB audio он и так есть и городить лишнее не нужно.

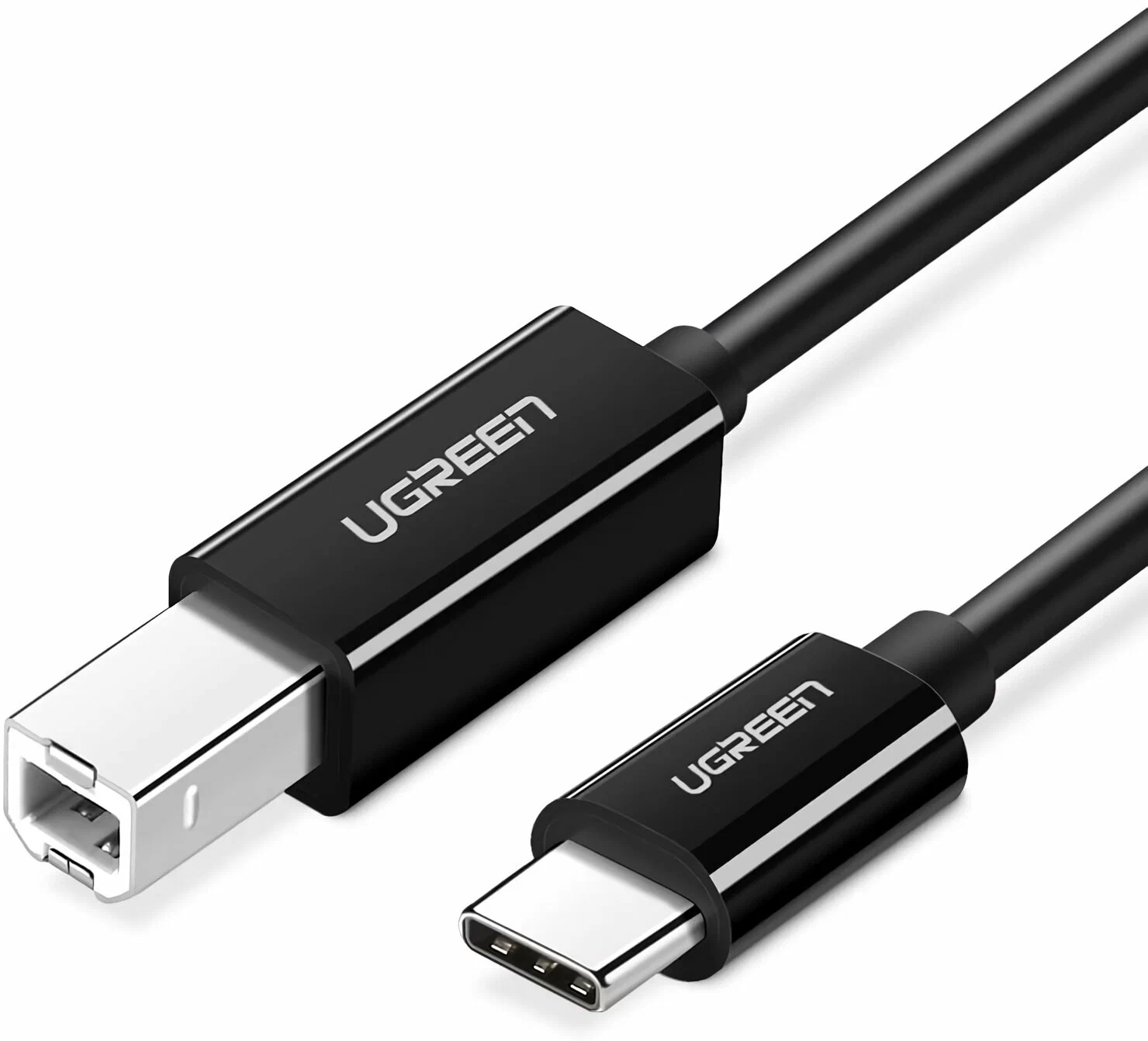

Серая квадратная коробочка — это переходник с usb-c на usb-b (с дополнительным питанием — т.к. usb выход у лиса слабенький) — вы же от таком спрашивали?
Это плата типа Amanero (если в вашем ЦАП уже имеется usb вход — не смотрите на это)
Спасибо. Вот теперь встало все на свои места, а что за переходник такой с usb-c to usb-b? Можно ссылочку на более - менее нормальный.
И еще пару вопросов если позволите:
Мне как раз просто нужен usb выход с лисы что бы в процессор засунуть.
